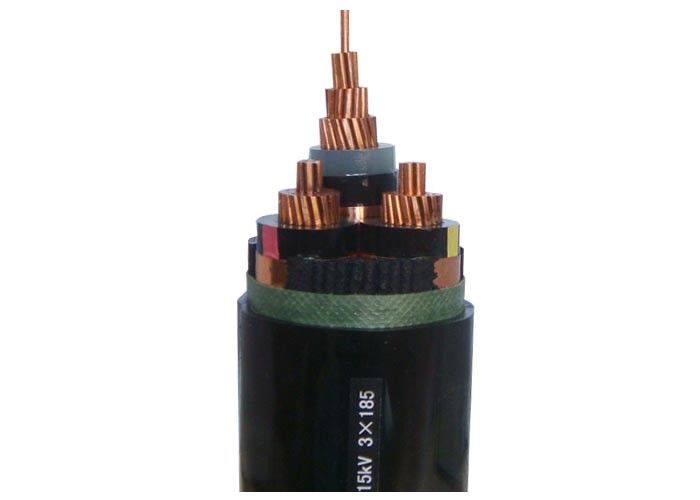

XLPE Cáp điện cách điện ba lõi với màn hình băng đồng cáp điện áp trung bình
Mô tả:
12/20kv XLPE Cáp điện cách nhiệt
CU/XLPE/PVC, IEC 60502-2
IBS 6622, VDE 0276, IEC 60228, GB/T 12706.2-2008.
CE, CCC, KEMA, ISO
Xây dựng:
Conductor: Compact stranded copper conductor, Cl.2 như theo IEC 60228
Độ cách nhiệt: XLPE ((polyethylene liên kết chéo) được xác định ở 90 °C
Vỏ: PVC loại ST2 đến IEC 60502, màu đen
Lưu ý:Màu cách điện theo tiêu chuẩn hoặc yêu cầu của khách hàng
Ứng dụng:
Đối với việc đặt trong nhà và ngoài trời. Có thể chịu được lực kéo nhất định trong quá trình lắp đặt, nhưng không phải là lực cơ học bên ngoài. Không được phép đặt cáp lõi duy nhất trong các ống từ.
Tiêu chuẩn:
Quốc tế: IEC 60502, IEC 60228, IBS 6622, VDE 0276
Trung Quốc: GB/T 12706.2-2008
Các tiêu chuẩn khác như BS,DIN và ICEA theo yêu cầu
Dữ liệu kỹ thuật:
Điện áp số: 12/20kV
Nhiệt độ dẫn điện tối đa: bình thường (90 °C), mạch ngắn không quá 5 s (160 °C khi khu vực cắt
dưới 300mm2, 140°C khi diện tích cắt trên 300mm2)
Nhiệt độ môi trường tối thiểu.:Cáp phải được sưởi ấm trước nếu nhiệt độ môi trường dưới 0 °C
Khoảng uốn cong: cáp lõi đơn 20 ((d + D) ± 5%
Cáp đa lõi 15 ((d + D) ± 5%
Giấy chứng nhận:
CE, RoHS, CCC, KEMA và nhiều hơn nữa theo yêu cầu
Thông số kỹ thuật:
| Tên. Màn cắt ngang của dây dẫn | Độ dày cách nhiệt | Độ dày vỏ | Khoảng. | Đánh nặng | Max. D.C kháng của chất dẫn (20 °C) | Kiểm tra điện áp AC | Đánh giá hiện tại | |
| mm2 | mm | mm | mm | kg/km | Ω /km | kV/5min | Trong không khí (A) | Trong đất ((A) |
| 1×50 | 5.5 | 2.0 | 29 | 846 | 0.641 | 42 | 215 | 255 |
| 1×70 | 5.5 | 2.0 | 30 | 959 | 0.443 | 42 | 265 | 280 |
| 1×95 | 5.5 | 2.0 | 32 | 1093 | 0.320 | 42 | 325 | 340 |
| 1×120 | 5.5 | 2.0 | 34 | 1236 | 0.253 | 42 | 370 | 385 |
| 1×150 | 5.5 | 2.0 | 35 | 1373 | 0.206 | 42 | 420 | 435 |
| 1×185 | 5.5 | 2.0 | 38 | 1573 | 0.164 | 42 | 485 | 495 |
| 1×240 | 5.5 | 2.5 | 40 | 1817 | 0.125 | 42 | 575 | 580 |
| 1×300 | 5.5 | 2.5 | 43 | 2084 | 0.100 | 42 | 660 | 660 |
| 1×400 | 5.5 | 2.5 | 45 | 2455 | 0.0778 | 42 | 775 | 765 |
| 1×500 | 5.5 | 2.5 | 48 | 2861 | 0.0605 | 42 | 890 | 885 |
| 1×630 | 5.5 | 2.6 | 49 | 3863 | 0.0469 | 42 | 1060 | 1010 |
| 1×800 | 5.5 | 2.8 | 57 | 3985 | 0.0367 | 42 | 1230 | 1160 |
| 1 × 1000 | 5.5 | 2.9 | 61 | 4718 | 0.0291 | 42 | 1410 | 1300 |
| 1×1200 | 5.5 | 3.1 | 65 | 5460 | 0.0247 | 42 | 1540 | 1410 |
| 3×35 | 5.5 | 3.0 | 57 | 2696 | 0.868 | 42 | 130 | 130 |
| 3×50 | 5.5 | 3.0 | 60 | 2973 | 0.641 | 42 | 160 | 155 |
| 3×70 | 5.5 | 3.0 | 63 | 3321 | 0.443 | 42 | 195 | 190 |
| 3×95 | 5.5 | 3.5 | 67 | 3825 | 0.320 | 42 | 240 | 225 |
| 3×120 | 5.5 | 3.5 | 71 | 4262 | 0.253 | 42 | 275 | 285 |
| 3×150 | 5.5 | 3.5 | 74 | 4846 | 0.206 | 42 | 310 | 325 |
| 3×185 | 5.5 | 3.5 | 78 | 5361 | 0.164 | 42 | 355 | 380 |
| 3×240 | 5.5 | 3.5 | 84 | 6263 | 0.125 | 42 | 420 | 430 |
| 3×300 | 5.5 | 4.0 | 89 | 7141 | 0.1000 | 42 | 475 | 490 |
| 3×400 | 5.5 | 4.1 | 96 | 8647 | 0.0778 | 42 | 555 | 485 |
