0,6 1 kV Cáp điện hạ thế cách điện XLPE
Cáp điện hạ thế cách điện XLPE

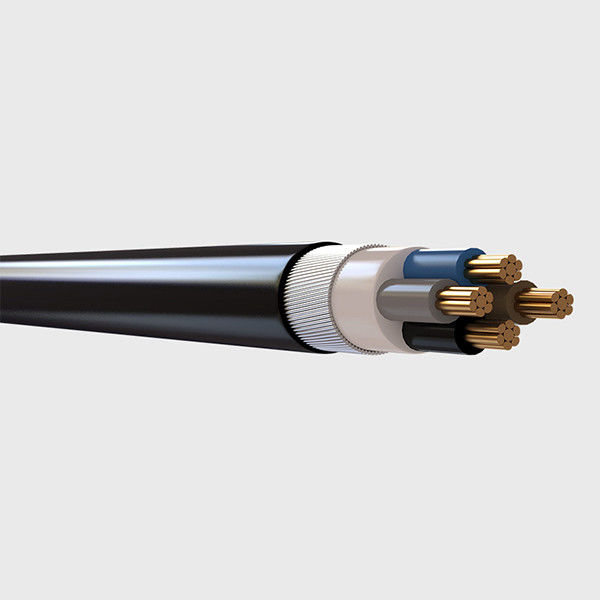

Cáp nguồn và cáp điều khiển bằng polyetylen (XLPE) liên kết ngang được bọc thép bằng dây sắt mạ kẽm được sử dụng trong hệ thống điện có điện áp danh định Uo / U 0,6 / 1 kV.Các loại cáp này được sử dụng trong các hệ thống lắp đặt công nghiệp và mạng đô thị.
Tất cả các loại Cáp điện bọc PVC cách điện XLPE hạ thế.
1).0,6 / 1kV, lõi đơn, Cu hoặc Al / XLPE /Cáp điện PVC;
Cáp điện 0,6 / 1kV, lõi đơn, Cu hoặc Al / XLPE / PVC / AWA / PVC;
(2).0,6 / 1kV, Hai lõi, Cáp điện Cu hoặc Al / XLPE / PVC;
0,6 / 1kV, hai lõi, cáp điện Cu hoặc Al / XLPE / PVC / STA / PVC;
0,6 / 1kV, Hai lõi, Cáp điện Cu hoặc Al / XLPE / PVC / SWA / PVC;
(3).0,6 / 1kV, ba lõi, cáp điện Cu hoặc Al / XLPE / PVC;
0,6 / 1kV, ba lõi, cáp điện Cu hoặc Al / XLPE / PVC / STA / PVC;
0,6 / 1kV, ba lõi, cáp điện Cu hoặc Al / XLPE / PVC / SWA / PVC;
(4).0,6 / 1kV, 3 + 1 Lõi, Cáp điện Cu hoặc Al / XLPE / PVC;
0,6 / 1kV, 3 + 1Cores, Cu hoặc Al / XLPE / PVC / STA / PVC Cáp điện;
0,6 / 1kV, 3 + 1 Lõi, Cáp điện Cu hoặc Al / XLPE / PVC / SWA / PVC;
(5).0,6 / 1kV, bốn lõi, cáp điện Cu hoặc Al / XLPE / PVC;
0,6 / 1kV, Bốn lõi, Cáp điện Cu hoặc Al / XLPE / PVC / STA / PVC;
0,6 / 1kV, Bốn lõi, Cáp điện Cu hoặc Al / XLPE / PVC / SWA / PVC;
(6).0,6 / 1kV, 4 + 1 Lõi, Cáp điện Cu hoặc Al / XLPE / PVC;
0,6 / 1kV, 4 + 1 Lõi, Cáp điện Cu hoặc Al / XLPE / PVC / STA / PVC;
0,6 / 1kV, 4 + 1 Lõi, Cáp điện Cu hoặc Al / XLPE / PVC / SWA / PVC;
(7).0,6 / 1kV, năm lõi, cáp điện Cu hoặc Al / XLPE / PVC;
0,6 / 1kV, Năm lõi, Cáp điện Cu hoặc Al / XLPE / PVC / STA / PVC;
0,6 / 1kV, năm lõi, cáp điện Cu hoặc Al / XLPE / PVC / SWA / PVC;
(số 8).0,6 / 1kV, 3 + 2 Lõi, Cáp điện Cu hoặc Al / XLPE / PVC;
0,6 / 1kV, 3C + 2 Lõi, Cáp điện Cu hoặc Al / XLPE / PVC / STA / PVC;
0,6 / 1kV, 3C + 2 Lõi, Cáp điện Cu hoặc Al / XLPE / PVC / SWA / PVC;
Ứng dụng:
Cáp điện cách điện XLPE hạ thế được sử dụng để truyền tải và phân phối điện năng trong hệ thống truyền tải và phân phối điện từ 1kV trở xuống.Nó thường được áp dụng cho các lĩnh vực bao gồm điện, xây dựng, mỏ, luyện kim, công nghiệp hóa dầu và truyền thông thay thế hoàn toàn cho cáp điện cách điện bằng giấy ngâm dầu.
Bất động sản:
1. Nhiệt độ hoạt động cao nhất cho phép của dây dẫn khi làm việc lâu dài là 90 độ.
2. Trong ngắn mạch (thời gian dài tối đa không quá 5 giây), nhiệt độ cao nhất của dây dẫn không quá 250 độ.
3. Cáp được đặt không có giới hạn rơi ngang.Nhiệt độ môi trường không được thấp hơn 0 khi đặt.Nếu không, nó nên được làm nóng trước.
4. Hiệu suất điện tuyệt vời, khả năng chống ăn mòn hóa học.
5.Chúng có thể chịu được lực kéo khuyến khích khi được đặt, có thể chịu được lực kéo từ bên ngoài.
Đánh giá điện áp cho XLPE Dây cáp điện | Số x Tiết diện danh nghĩa của dây dẫn Số x mm2 | |||||||
1 lõi | 2 lõi | 3 lõi | 3 + 1 lõi | 4 điểm | 3 + 2 lõi | 4 + 1 lõi | 5 lõi | |
0,6 / 1 kV | 1x4 mm2 | 2x4 mm2 | 3x4 mm2 | 3x4 mm2 + 1x2.5mm2 | 4x4 mm2 | 3x4 mm2 + 2x2,5mm2 | 4x4 mm2 + 1x2,5mm2 | 5x2,5 mm2 |
1x6 mm2 | 2x6 mm2 | 3x6 mm2 | 3x6 mm2 + 1x4 mm2 | 4x6 mm2 | 3x6 mm2 + 2x4 mm2 | 4x6 mm2 + 1x4 mm2 | 5x4 mm2 | |
1x10 mm2 | 2x10 mm2 | 3x10 mm2 | 3x10 mm2 + 1x6 mm2 | 4x10 mm2 | 3x10 mm2 + 2x6 mm2 | 4x10 mm2 + 1x6 mm2 | 5x6 mm2 | |
1x16 mm2 | 2x16 mm2 | 3x16mm2 | 3x16 mm2 + 1x10 mm2 | 4x16 mm2 | 3x16 mm2 + 2x10 mm2 | 4x16 mm2 + 1x10 mm2 | 5x10 mm2 | |
1x 25 mm2 | 2 x 25 mm2 | 3x 25 mm2 | 3x25 mm2 + 1x16mm2 | 4x25 mm2 | 3x25 mm2 + 2x16mm2 | 4x25 mm2 + 1x16mm2 | 5x16 mm2 | |
1x35 mm2 | 2x35 mm2 | 3x 35 mm2 | 3x35 mm2 + 1x16mm2 | 4x35 mm2 | 3x35 mm2 + 2x16mm2 | 4x35 mm2 + 1x16mm2 | 5x25 mm2 | |
1x50 mm2 | 2x50 mm2 | 3x 50 mm2 | 3x50 mm2 + 1x25mm2 | 4x50 mm2 | 3x50 mm2 + 2x25mm2 | 4x50 mm2 + 1x25mm2 | 5x35 mm2 | |
1x70 mm2 | 2x70 mm2 | 3x 70 mm2 | 3x70 mm2 + 1x35mm2 | 4x70 mm2 | 3x70 mm2 + 2x35mm2 | 4x70 mm2 + 1x35mm2 | 5x50 mm2 | |
1x95 mm2 | 2x95 mm2 | 3x 95 mm2 | 3x95 mm2 + 1x50mm2 | 4x95 mm2 | 3x95 mm2 + 2x50mm2 | 4x95 mm2 + 1x50mm2 | 5x70 mm2 | |
1x120 mm2 | 2x120 mm2 | 3x 120 mm2 | 3x120mm2 + 1x70mm2 | 4x120 mm2 | 3x120mm2 + 2x70mm2 | 4x120mm2 + 1x70mm2 | 5x95 mm2 | |
1x150 mm2 | 2x150 mm2 | 3x 150 mm2 | 3x150mm2 + 1x70mm2 | 4x150 mm2 | 3x150mm2 + 2x70mm2 | 4x150mm2 + 1x70mm2 | ||
1x185 mm2 | 2x185 mm2 | 3x 185 mm2 | 3x185mm2 + 1x95mm2 | 4x185 mm2 | 3x185mm2 + 2x95mm2 | 4x185mm2 + 1x95mm2 | ||
1x240 mm2 | 3x 240 mm2 | 3x240mm2 + 1x120mm2 | 4x240 mm2 | 3x240mm2 + 2x120mm2 | 4x240mm2 + 1x120mm2 | |||
1x300 mm2 | 3x 300 mm2 | 3x300mm2 + 1x150mm2 | 4x300 mm2 | 3x300mm2 + 2x150mm2 | 4x300mm2 + 1x150mm2 | |||
1x400 mm2 | ||||||||
1x500 mm2 |
