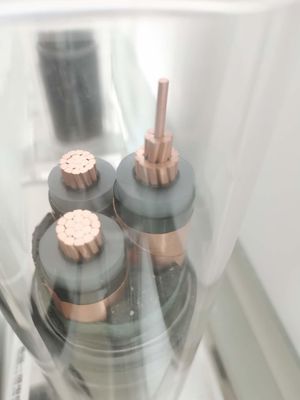

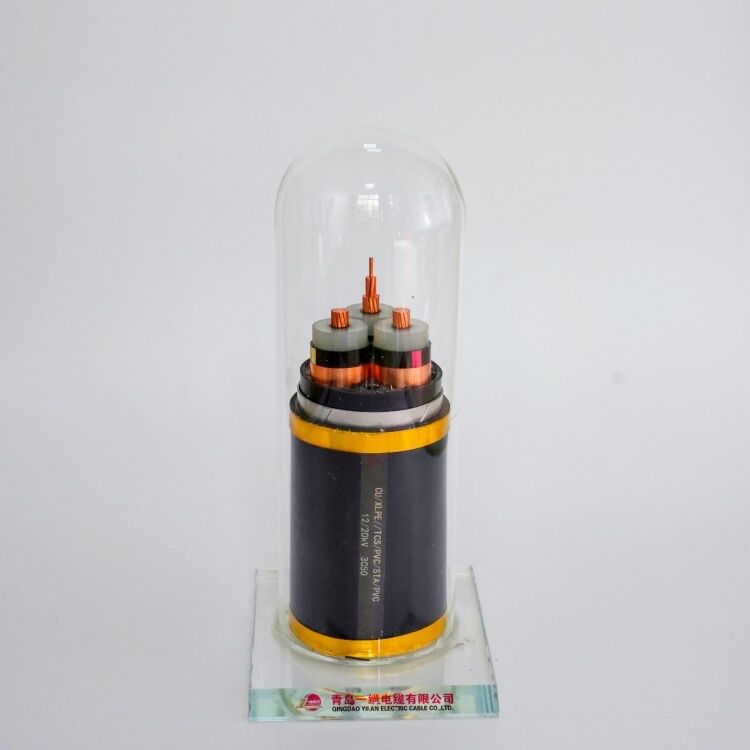

Cáp cách điện XLPE UHV
Cáp cách điện XLPE
Vật liệu cơ bản của XLPE là polyethylene, được chuyển đổi hóa học thành polyethylene liên kết ngang (XLPE) thông qua phản ứng liên kết ngang của peroxit hữu cơ.Phương pháp liên kết ngang của polyethylene được phát triển ở Hoa Kỳ vào những năm 1950 và liên tục được phát triển để áp dụng cho điện áp cao hơn kể từ đó.Điện áp ngày càng cao được yêu cầu và cáp XLPE 500kV đã được thương mại hóa
Đặc điểm vật lý và điện
| Số điểm x | Vật liệu cách nhiệt | Vỏ bọc | Bên ngoài Ø | cân nặng | Xếp hạng hiện tại trong không khí 30 ℃ | Xếp hạng hiện tại bị chôn vùi 20 ℃ | |
| giây chéo. | độ dày | độ dày | xấp xỉ | xấp xỉ | |||
| Trên danh nghĩa | |||||||
| Giai đoạn | Trung tính | giá trị | |||||
| mm² | mm | mm | mm | mm | kg / km | A | A |
| 3 × 4 + 1 × 2,5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0,7 | 0,7 | 1,8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 |
164 |
Loại dây dẫn
Hiện nay, đồng (Cu) và nhôm (Al) là vật liệu chính cho dây dẫn XLPE.
(1) Đồng (Cu)
Chất dẫn điện bằng đồng (Cu) có đặc tính điện tiên tiến, khả năng xử lý và lợi ích kinh tế.Vì vậy, chúng được sử dụng trong hầu hết các vật liệu dẫn điện ngầm.Điều đáng chú ý là độ tinh khiết của đồng điện phân cần đạt 99,96% ~ 99,86%.
(2) Nhôm (Al)
Vì nhôm nhẹ hơn khoảng một phần ba so với đồng nên dễ dàng xử lý hơn.Độ dẫn điện của nó bằng khoảng 2/3 so với đồng, nhưng nó tiết kiệm hơn.Do những đặc điểm này, Al là vật liệu được sử dụng rộng rãi nhất sau đồng.
Lợi ích của XLPE
Vật liệu cách nhiệt bằng nhựa có ưu điểm là cách điện cực tốt, dễ dàng đi dây, đấu nối và bảo dưỡng nên được sử dụng rộng rãi ở các nước tiên tiến.Do sự phát triển của công nghệ liên kết ngang, cáp cách điện XLPE có thể được áp dụng cho điện áp cao hơn.Gần đây, cáp XLPE đã thay thế hoàn toàn cáp OF.Ưu điểm của XLPE là trọng lượng nhẹ, đặc tính nhiệt, chi phí đi dây thấp và chi phí vật liệu thấp.
Sản phẩm của chúng tôi được bán trên toàn thế giới. Bạn có thể yên tâm về toàn bộ quá trình sản xuất sản phẩm của chúng tôi.
