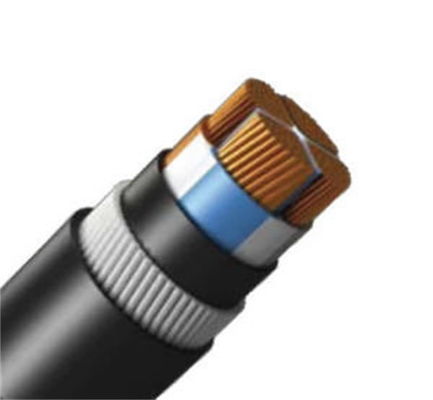

Cáp đồng cách điện 0,6 / 1kv Cáp cách điện Xlpe
1. Các tiêu chuẩn thực hiện
Sản phẩm được sản xuất theo tiêu chuẩn GB 12706.1, ngoài ra còn có thể sản xuất theo yêu cầu của khách hàng phù hợp với tiêu chuẩn IEC, BS, DIN.
2. Tính năng
l Hiệu suất điện cao.
l Đặc tính cơ học cao và khả năng chống mài mòn tuyệt vời.
l Khả năng chống lão hóa nhiệt tốt và chống nứt do ứng suất môi trường
l Khả năng chống dung môi và dầu tốt
l Khả năng chịu nhiệt cao cấp
3. Các thông số kỹ thuật chính
l Kiểm tra điện trở cách điện cáp đã hoàn thành
- Chịu được thử nghiệm điện áp của cáp thành phẩm: tần số làm việc 3500v 5 phút mà không có sự cố.
Đặc trưng:
Dây dẫn: Khả năng chống rung, tính linh hoạt cao, khả năng mở rộng mạnh mẽ, tốc độ phục hồi thấp, kết nối ổn định.
Cách nhiệt: chịu nhiệt độ cao, chống cháy, chống lão hóa, cứng cáp và bền, môi trường ít carbon.
Lớp giáp: chi phí thấp hơn và hiệu suất tốt hơn, một dạng lồng vào nhau đặc biệt, chắc chắn và dẻo dai.
Vỏ bọc bên ngoài: PVC không chứa chì hoặc cadmium.Nó có thể được lắp đặt ở những nơi ẩm ướt, hoặc chôn trực tiếp hoặc đặt trong các tòa nhà.
Bất động sản:
1. Nhiệt độ hoạt động cao nhất cho phép của dây dẫn khi làm việc lâu dài là 90 độ.
2. Trong ngắn mạch (thời gian dài tối đa không quá 5 giây), nhiệt độ cao nhất của dây dẫn không quá 250 độ.
3. Cáp được đặt không có giới hạn rơi ngang.Nhiệt độ môi trường không được thấp hơn 0 khi đặt.Nếu không, nó nên được làm nóng trước.
4. Hiệu suất điện tuyệt vời, khả năng chống ăn mòn hóa học.
5.Chúng có thể chịu được lực kéo khuyến khích khi được đặt, có thể chịu được lực kéo từ bên ngoài.
Đánh giá điện áp cho XLPE Dây cáp điện | Số x Tiết diện danh nghĩa của dây dẫn Số x mm2 | |||||||
1 lõi | 2 lõi | 3 lõi | 3 + 1 lõi | 4 điểm | 3 + 2 lõi | 4 + 1 lõi | 5 lõi | |
0,6 / 1 kV | 1x4 mm2 | 2x4 mm2 | 3x4 mm2 | 3x4 mm2 + 1x2.5mm2 | 4x4 mm2 | 3x4 mm2 + 2x2,5mm2 | 4x4 mm2 + 1x2,5mm2 | 5x2,5 mm2 |
1x6 mm2 | 2x6 mm2 | 3x6 mm2 | 3x6 mm2 + 1x4 mm2 | 4x6 mm2 | 3x6 mm2 + 2x4 mm2 | 4x6 mm2 + 1x4 mm2 | 5x4 mm2 | |
1x10 mm2 | 2x10 mm2 | 3x10 mm2 | 3x10 mm2 + 1x6 mm2 | 4x10 mm2 | 3x10 mm2 + 2x6 mm2 | 4x10 mm2 + 1x6 mm2 | 5x6 mm2 | |
1x16 mm2 | 2x16 mm2 | 3x16mm2 | 3x16 mm2 + 1x10 mm2 | 4x16 mm2 | 3x16 mm2 + 2x10 mm2 | 4x16 mm2 + 1x10 mm2 | 5x10 mm2 | |
1x 25 mm2 | 2 x 25 mm2 | 3x 25 mm2 | 3x25 mm2 + 1x16mm2 | 4x25 mm2 | 3x25 mm2 + 2x16mm2 | 4x25 mm2 + 1x16mm2 | 5x16 mm2 | |
1x35 mm2 | 2x35 mm2 | 3x 35 mm2 | 3x35 mm2 + 1x16mm2 | 4x35 mm2 | 3x35 mm2 + 2x16mm2 | 4x35 mm2 + 1x16mm2 | 5x25 mm2 | |
1x50 mm2 | 2x50 mm2 | 3x 50 mm2 | 3x50 mm2 + 1x25mm2 | 4x50 mm2 | 3x50 mm2 + 2x25mm2 | 4x50 mm2 + 1x25mm2 | 5x35 mm2 | |
1x70 mm2 | 2x70 mm2 | 3x 70 mm2 | 3x70 mm2 + 1x35mm2 | 4x70 mm2 | 3x70 mm2 + 2x35mm2 | 4x70 mm2 + 1x35mm2 | 5x50 mm2 | |
1x95 mm2 | 2x95 mm2 | 3x 95 mm2 | 3x95 mm2 + 1x50mm2 | 4x95 mm2 | 3x95 mm2 + 2x50mm2 | 4x95 mm2 + 1x50mm2 | 5x70 mm2 | |
1x120 mm2 | 2x120 mm2 | 3x 120 mm2 | 3x120mm2 + 1x70mm2 | 4x120 mm2 | 3x120mm2 + 2x70mm2 | 4x120mm2 + 1x70mm2 | 5x95 mm2 | |
1x150 mm2 | 2x150 mm2 | 3x 150 mm2 | 3x150mm2 + 1x70mm2 | 4x150 mm2 | 3x150mm2 + 2x70mm2 | 4x150mm2 + 1x70mm2 | ||
1x185 mm2 | 2x185 mm2 | 3x 185 mm2 | 3x185mm2 + 1x95mm2 | 4x185 mm2 | 3x185mm2 + 2x95mm2 | 4x185mm2 + 1x95mm2 | ||
1x240 mm2 | 3x 240 mm2 | 3x240mm2 + 1x120mm2 | 4x240 mm2 | 3x240mm2 + 2x120mm2 | 4x240mm2 + 1x120mm2 | |||
1x300 mm2 | 3x 300 mm2 | 3x300mm2 + 1x150mm2 | 4x300 mm2 | 3x300mm2 + 2x150mm2 | 4x300mm2 + 1x150mm2 | |||
1x400 mm2 | ||||||||
1x500 mm2 |
