| MOQ: | Thỏa thuận |
| giá bán: | negotiable |
| standard packaging: | Trống sắt hoặc trống gỗ nguyên tấm |
| Delivery period: | 8-15 ngày |
| payment method: | L / C, T / T |
| Supply Capacity: | 100km mỗi tháng |

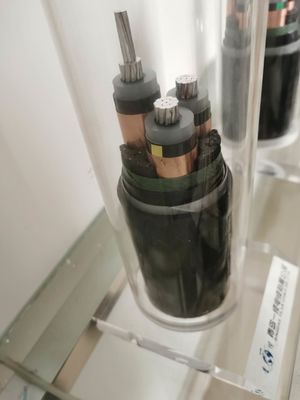

Cáp cách điện PVC XLPE 25mm²
Cáp cách điện PVC XLPE:
Cáp điện cách điện PVC XLPE phù hợp với đường dây truyền tải và phân phối có điện áp định mức xoay chiều Uo / U không quá 0,6 / 1kV.
Đối với lắp đặt ngoài trời và trong nhà ở môi trường ẩm ướt, cần đặt trực tiếp trên mặt đất nơi có ứng suất cơ học quá lớn ở địa hình nghiêng và di chuyển, ở nơi thẳng đứng hoặc nghiêng và ở vị trí dễ trượt.

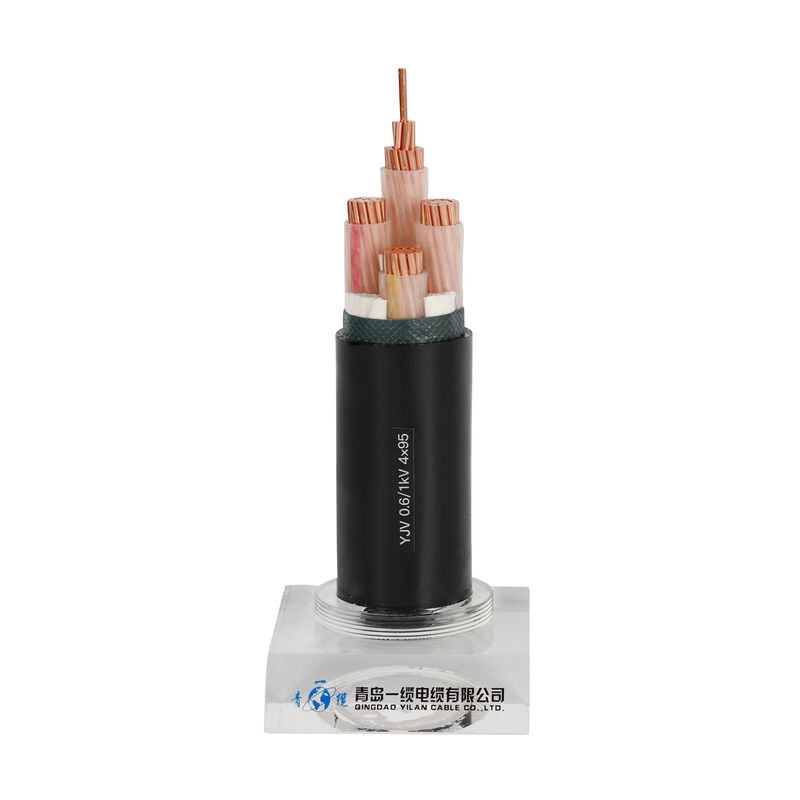

Các loại chính của cáp điện YJV22 / YJV32 cho biết:
YJ: Cách điện XLPE
V: cách điện PVC
V: Vỏ bọc PVC
22: Áo giáp băng thép mạ kẽm
32: Áo giáp dây thép mạ kẽm
Đặc điểm vật lý và điện
| Số điểm x | Vật liệu cách nhiệt | Vỏ bọc | Bên ngoài Ø | cân nặng | Xếp hạng hiện tại trong không khí 30 ℃ | Xếp hạng hiện tại bị chôn vùi 20 ℃ | |
| giây chéo. | độ dày | độ dày | xấp xỉ | xấp xỉ | |||
| Trên danh nghĩa | |||||||
| Giai đoạn | Trung tính | giá trị | |||||
| mm² | mm | mm | mm | mm | kg / km | A | A |
| 3 × 4 + 1 × 2,5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0,7 | 0,7 | 1,8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 |
164 |
Kết cấu
Dây dẫn: Dây dẫn đồng bện tròn thông thường, phù hợp với IEC 60228 cấp 2
Cách điện: PVC, XLPE
Lớp bên trong: PVC
Armoring: dây, băng thép, dây nhôm
Theo yêu cầu, vỏ bọc: PVC đáp ứng tiêu chuẩn IEC 60502, màu đen
Lưu ý: Màu sắc cách nhiệt như theo tiêu chuẩn hoặc yêu cầu
Cáp nguồn 25mm2 lõi đơn
Đặc điểm dây dẫn: đồng
Cách điện: XLPE đen
Độ dày cách nhiệt: 0,7mm
Vỏ bọc: PVC
Độ dày vỏ bọc: 1,4mm
xấp xỉ.Trọng lượng cáp: 294 kg / km
Tổng đường kính cáp: 10,7mm
Điện trở DC tối đa ở 20C: 0,727
Ứng dụng
Dùng làm đường dây phân phối và tải điện có điện áp định mức 0,6 / 1kV.
Thích hợp để chôn dưới đất, đặt giếng và dưới nước.Có khả năng chịu lực căng trục nhất định.
Tiêu chuẩn quốc tế: IEC 60502-1, IEC 60228;
Yêu cầu của các tiêu chuẩn khác như ASTM BS, DIN và ICEA
|
|
