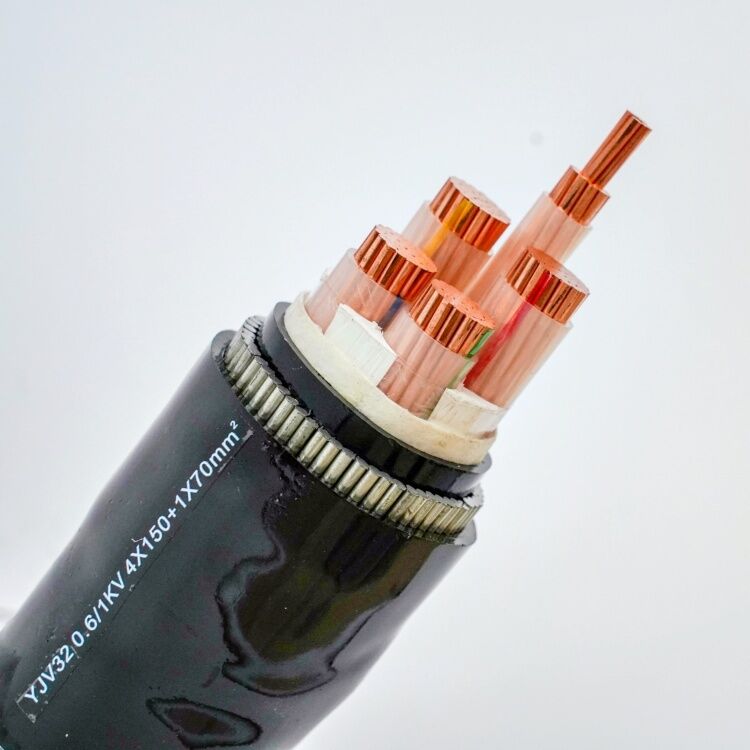

0.6 / 1KV Bốn lõi CU / XLPE / PVC 0.6 / 1kV IEC60502-1 cho ứng dụng ngầm
Ứng dụng:
Cáp điện: được sử dụng trong các trạm điện, thiết bị đóng cắt và công nghiệp, mạng lưới cấp điện đô thị trong nhà, ống dẫn cáp, cáp ngoài trời và cáp chôn.
Đưa lên:
1) Dây dẫn: Dây đồng hoặc nhôm loại 2
2) Cách điện: XLPE
3) Áo giáp: dây thép hoặc đai thép
4) Vỏ bọc: PVC hoặc PE
Tiêu chuẩn:
Dây dẫn của cáp cách điện IEC 60228
IEC 60502-1 Cấp cách điện 1 kV (Um = 1,2kV) đến 30kV (Um = 36kV) với cáp điện và phụ kiện cách điện đùn-Phần 1: Điện áp định mức 1 kV (Um = 1,2kV) Cáp 3 kV (Um = 3,6 kV).
Đặc điểm vật lý và điện
Số điểm x | Vật liệu cách nhiệt | Vỏ bọc | Bên ngoài Ø | cân nặng | Xếp hạng hiện tại trong không khí 30 ℃ | Xếp hạng hiện tại bị chôn vùi 20 ℃ | |
giây chéo. | độ dày | độ dày | xấp xỉ. | xấp xỉ. | |||
Trên danh nghĩa | |||||||
Giai đoạn | Trung tính | giá trị | |||||
mm² | mm | mm | mm | mm | kg / km | A | A |
3 × 4 + 1 × 2,5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0,7 | 0,7 | 1,8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 |
164 |
