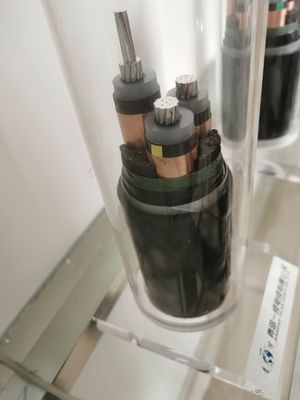

Độ dày cách điện 0,7mm Cáp cách điện XLPE
Cáp cách điện XLPE 3 × 35.
Cáp điện cách điện XLPE
Cáp cách điện XlPE là viết tắt của cáp polyethylene liên kết chéo.Nó là một ống thủy lực được làm bằng nhựa polyetylen.Polyetylen ban đầu là một loại vật liệu đa năng, nhưng hiệu quả chịu nhiệt độ của nó không lý tưởng, nhưng sau khi cải tiến công nghệ liên kết ngang, dây làm bằng vật liệu polyetylen liên kết ngang có các đặc tính chống mài mòn, chịu nhiệt độ cao và dòng điện lớn .Công suất, vv và sẽ không tạo ra khí ăn mòn và khí độc khi đốt cháy, nó là một sản phẩm dây điện thực sự thân thiện với môi trường.Những ưu điểm của cáp XLPE bao gồm: Thứ nhất, nhiệt độ làm việc tăng từ 70 ° C đến 90 ° C, và mức độ chịu nhiệt rõ ràng là tốt;thứ hai, nó có đặc tính cách điện tốt, XLPE duy trì các đặc tính cách điện tốt ban đầu của PE, và cách điện. Điện trở được tăng thêm, giá trị tiếp tuyến tổn thất điện môi nhỏ và không bị ảnh hưởng nhiều bởi nhiệt độ.Thứ ba, các tính chất cơ học được nâng cao, các liên kết hóa học mới được thiết lập trong quá trình liên kết ngang, độ cứng, độ cứng, khả năng chống mài mòn và khả năng chống va đập của XLPE được cải thiện, đồng thời hình thành các nhược điểm của PE trước ứng suất môi trường và nứt.Cuối cùng, khả năng chống hóa chất, XLPE có khả năng kháng axit và kiềm mạnh và kháng dầu.Sản phẩm cháy của nó chủ yếu là nước và khí cacbonic, ít gây hại cho môi trường và là sản phẩm thân thiện với môi trường.Các liên kết hóa học mới được thiết lập trong quá trình liên kết ngang, giúp cải thiện độ cứng, độ cứng, khả năng chống mài mòn và chống va đập của XLPE, đồng thời bù đắp cho các thiếu sót về tính dễ bị tổn thương của PE đối với ứng suất và nứt môi trường.Cuối cùng, khả năng chống hóa chất, XLPE có khả năng kháng axit và kiềm mạnh và kháng dầu.Sản phẩm cháy của nó chủ yếu là nước và khí cacbonic, ít gây hại cho môi trường và là sản phẩm thân thiện với môi trường.Các liên kết hóa học mới được thiết lập trong quá trình liên kết ngang, giúp cải thiện độ cứng, độ cứng, khả năng chống mài mòn và chống va đập của XLPE, đồng thời bù đắp cho các thiếu sót về tính dễ bị tổn thương của PE đối với ứng suất và nứt môi trường.Cuối cùng, khả năng chống hóa chất, XLPE có khả năng kháng axit và kiềm mạnh và kháng dầu.Sản phẩm cháy của nó chủ yếu là nước và khí cacbonic, ít gây hại cho môi trường và là sản phẩm thân thiện với môi trường.
Đặc điểm vật lý và điện
Số điểm x | Vật liệu cách nhiệt | Vỏ bọc | Bên ngoài Ø | cân nặng | Xếp hạng hiện tại trong không khí 30 ℃ | Xếp hạng hiện tại bị chôn vùi 20 ℃ | |
giây chéo. | độ dày | độ dày | xấp xỉ | xấp xỉ | |||
Trên danh nghĩa | |||||||
Giai đoạn | Trung tính | giá trị | |||||
mm² | mm | mm | mm | mm | kg / km | A | A |
3 × 4 + 1 × 2,5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0,7 | 0,7 | 1,8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 |
164 |
Ứng dụng
Cáp cách điện XLPE có thể được sử dụng trong hầu hết các hệ thống lắp đặt: mặt đất, máng cáp, trong nhà, trạm điện, nhà máy, trạm trao đổi.Do đặc tính nhiệt tốt hơn, chúng đặc biệt được khuyên dùng cho những trường hợp sau:
-Nhiệt độ môi trường cao
-Cáp phơi dưới ánh sáng mặt trời
-Cáp được đặt trong ống của khối bê tông
-Các loại cáp được nhóm lại
- Tải trọng khẩn cấp cao là quan trọng
-Cần dòng điện ngắn mạch cao
- Lớp che chắn cao phải truyền dòng rò cao

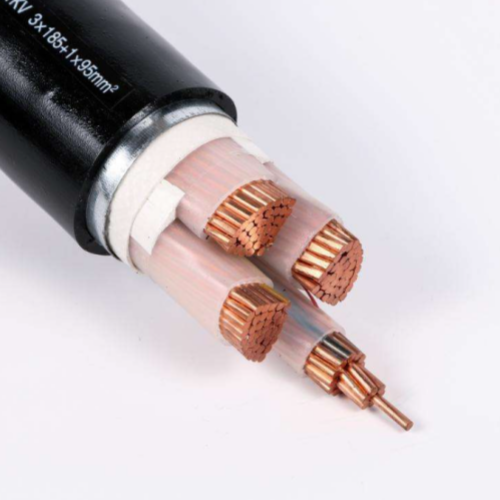

Kết cấu
Dây dẫn: Dây dẫn đồng bện tròn thông thường, phù hợp với IEC 60228 cấp 2
Cách điện: PVC, XLPE
Lớp bên trong: PVC
Armoring: dây, băng thép, dây nhôm
Theo yêu cầu, vỏ bọc: PVC đáp ứng tiêu chuẩn IEC 60502, màu đen
Lưu ý: Màu sắc cách nhiệt như theo tiêu chuẩn hoặc yêu cầu
