Cáp điện bọc thép ngầm 1 ~ 35KV điện áp trung thế
Cáp cách điện XLPE:
Cáp nguồn 1-35Kv là loại cáp cách điện XLPE, phù hợp với điện áp từ trung thế đến cao thế;nó bao gồm dây nhôm bện nhỏ gọn hoặc dây đồng bện làm dây dẫn trần, với lớp cách điện XLPE và lớp bảo vệ kim loại, vỏ bọc PVC hoặc vỏ bọc PE để ngăn chặn sự ăn mòn.
Đặc điểm vật lý và điện
| Số điểm x | Vật liệu cách nhiệt | Vỏ bọc | Bên ngoài Ø | cân nặng | Xếp hạng hiện tại trong không khí 30 ℃ | Xếp hạng hiện tại bị chôn vùi 20 ℃ | |
| giây chéo. | độ dày | độ dày | xấp xỉ | xấp xỉ | |||
| Trên danh nghĩa | |||||||
| Giai đoạn | Trung tính | giá trị | |||||
| mm² | mm | mm | mm | mm | kg / km | A | A |
| 3 × 4 + 1 × 2,5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0,7 | 0,7 | 1,8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 | 164 |

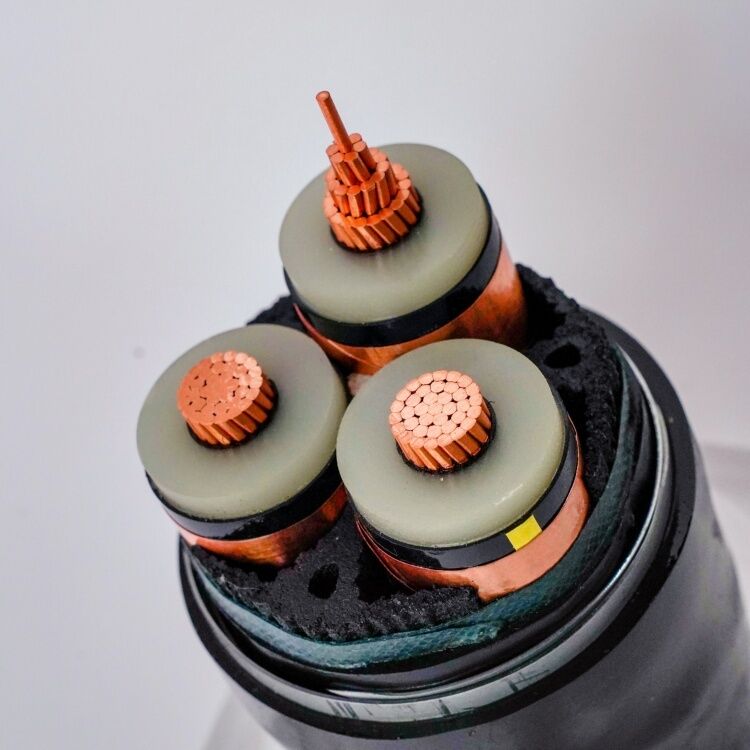

Cấu trúc cáp điện XLPE 1KV 33KV
Nhạc trưởng: Dây dẫn tròn bằng đồng hoặc nhôm tròn được ủ bện thường được ủ theo tiêu chuẩn IEC60228 cấp 2
Che chắn dây dẫn: hợp chất bán dẫn đùn
Vật liệu cách nhiệt: Nhiệt độ định mức XLPE (polyethylene liên kết ngang) là 90 ° C
Vật liệu cách nhiệt che chắn: hợp chất bán dẫn đùn
Lưới thép: Các lớp đồng tâm của băng đồng hoặc dây đồng
Màu sắc của logo dây lõi: Nên dán băng keo màu đỏ, vàng và xanh lam giữa lớp cách điện và lớp kim loại (có thể thay đổi các logo trên khi cần);
Hội,, tổ hợp: Xếp chồng ba dây lõi được bảo vệ lại với nhau, nếu cần, lấp đầy bằng vật liệu không hút ẩm tương thích với vật liệu cách điện và phủ một lớp vỏ bọc PVC
Vỏ bọc bên trong: Lớp đùn PVC ST2 hoặc PE, ít khói và không chứa halogen
Bọc giáp: cáp điện ba lõi với dây đôi của băng thép mạ kẽm hoặc dây thép mạ kẽm, dây đôi của cáp điện đơn với lá nhôm hoặc dây nhôm
Vỏ ngoài: PVC loại ST2, phù hợp với IEC 60502 hoặc PE, LSZH
Cáp điện XLPE (polyethylene liên kết ngang) có các đặc tính vật lý và điện tuyệt vời và là loại cáp tốt nhất cho đường dây truyền tải và phân phối.Ưu điểm của các loại cáp này là cấu tạo đơn giản và trọng lượng nhẹ;Ngoài khả năng chống điện, nhiệt, cơ học và hóa học tuyệt vời, chúng còn có sự tiện lợi trong ứng dụng.Nó cũng có thể được đặt dọc theo tuyến đường mà không bị hạn chế bởi chênh lệch cấp độ.
Sử dụng trong hệ thống truyền tải và phân phối điện từ 35kV trở xuống.Nó có thể thay thế hoàn toàn cáp điện cách điện bằng giấy tẩm dầu, và cũng có thể thay thế một phần cáp điện cách điện bằng polyvinyl clorua.Nó được sử dụng rộng rãi trong các lĩnh vực điện, xây dựng, khai thác mỏ, luyện kim, hóa dầu và truyền thông.
