| MOQ: | Thỏa thuận |
| giá bán: | negotiable |
| standard packaging: | Trống sắt hoặc trống gỗ nguyên tấm |
| Delivery period: | 8-15 ngày |
| payment method: | L / C, T / T |
| Supply Capacity: | 100km mỗi tháng |

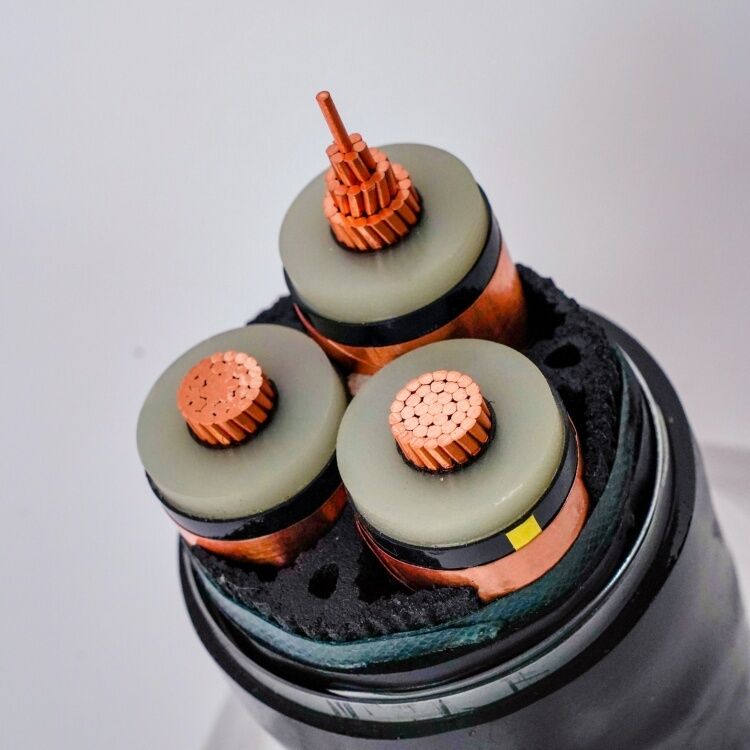

600/1000V, cáp cách điện XLPE theo IEC 60502-1
Phòng ứng dụng
Các dây cáp này được sử dụng để cung cấp điện cho các hệ thống lắp đặt điện áp thấp và phù hợp để lắp đặt trong nhà và ngoài trời, ống dẫn cáp, dưới lòng đất, trạm điện và trạm trao đổi,Phân phối năng lượng địa phương, và các nhà máy công nghiệp mà không bị hư hỏng cơ học.
Hướng dẫn viên
Đường dẫn phải là đồng nướng thông thường hoặc phủ kim loại hoặc nhôm thông thường hoặc hợp kim nhôm theo IEC 60228 cấp 1 hoặc 2, hoặc là đồng thông thường hoặc phủ kim loại lớp 5.
Khép kín
Vật liệu và độ dày của XLPE phải đáp ứng các yêu cầu của IEC 60502 hoặc BS 5467 và nó phù hợp với hoạt động liên tục ở nhiệt độ 90 °C.
Đặc điểm vật lý và điện
| Số lõi x | Khép kín | Lớp vỏ | Ø bên ngoài | trọng lượng | Điểm số hiện tại trong không khí 30 °C | Lượng hiện tại chôn 20 °C | |
| chéo giây. | độ dày | độ dày | khoảng. | khoảng. | |||
| Đặt tên | |||||||
| Giai đoạn | Trực tuyến | giá trị | |||||
| mm2 | mm | mm | mm | mm | kg / km | A | A |
| 3 x 4 + 1 x 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3×6+1×4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
Bộ / vỏ bên trong
Đối với cáp có lõi tròn, ngoại trừ cáp có hơn năm lõi,việc sử dụng các lớp phủ bên trong chồng lên nhau chỉ được phép khi khoảng cách giữa các lõi đã được lấp đầy đáng kể. Trước khi áp dụng lớp nắp bên trong được ép ra, nó được phép sử dụng chất kết dính phù hợp. Vật liệu phải tương thích với vật liệu cách nhiệt,và vật liệu được sử dụng cho lớp phủ bên trong và lớp lấp phải phù hợp với nhiệt độ hoạt động của cáp và tương thích với vật liệu cách nhiệt; đối với cáp không chứa halogen, lớp phủ và lớp lấp bên trong cũng nên là hợp chất không chứa halogen.
Bộ giáp
Theo IEC 60502-1, nhôm / thép kẽm / dây thép được cuộn xoắn ốc trên vỏ bên trong,và băng nhôm / thép kép và đồng / dây đồng đóng hộp cũng có thể được sản xuất theo yêu cầu.
Vỏ bên ngoài
Vỏ bên ngoài nên là PVC ép ra loại ST1/ST2, polyethylene loại ST 3/ST7, hợp chất không chứa halogen ST8, polychloroprene,polyethylen chlorosulfonated hoặc các polyme tương tự theo IEC 60502-1, Loại SE1 cũng có sẵn theo yêu cầu.
Khả năng cháy của vỏ cáp
Cáp có thể được trang bị một lớp vỏ PVC chống cháy đặc biệt để đáp ứng các yêu cầu thử nghiệm chống cháy của IEC 60332-3-22, IEC 60332-3-23 và IEC 60332-3-24,và các vật liệu không chứa halogen tuân thủ IEC60754-1 / 2 và IEC 60684 -2.
|
|
