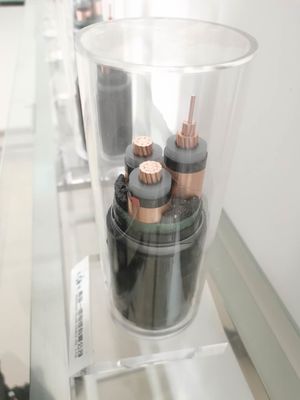

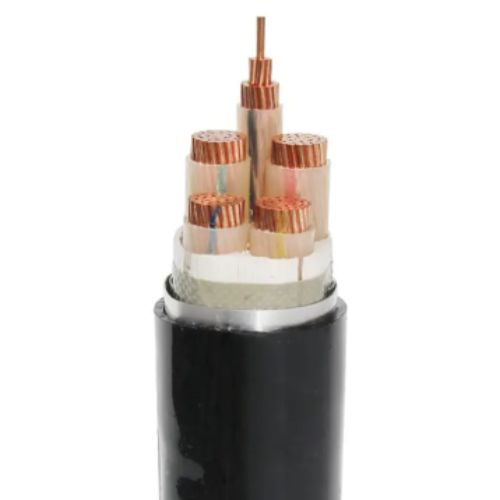

Cáp điện cách nhiệt XLPE 3 lõi đồng
Cáp điện bọc thép
Chúng tôi là một nhà sản xuất dây và cáp chuyên nghiệp nằm ở tỉnh Shandong, Trung Quốc. Công ty chúng tôi là một công ty chuyên thiết kế, sản xuất và bán các loại cáp XLPE,cáp điện cách nhiệt, dây cáp điện thép băng thép và dây thép giáp, dây cáp điện xlpe cách nhiệt điện áp suất thấp, trung bình / cao, dây cáp điện xlpe dẫn đồng và nhôm, dây cáp điện cách nhiệt PVC,cáp bọc hàng không, cáp điện của chúng tôi đã được xuất khẩu sang nhiều quốc gia, và đã giành được tình yêu của khách hàng với các sản phẩm chất lượng cao và giá cả hợp lý.Chúng tôi hy vọng sẽ thiết lập mối quan hệ kinh doanh lâu dài với khách hàng ở các khu vực khác nhau.
Đặc điểm vật lý và điện
| Số lõi x | Khép kín | Lớp vỏ | Ø bên ngoài | trọng lượng | Điểm số hiện tại trong không khí 30 °C | Lượng hiện tại chôn 20 °C | |
| chéo giây. | độ dày | độ dày | khoảng. | khoảng. | |||
| Đặt tên | |||||||
| Giai đoạn | Trực tuyến | giá trị | |||||
| mm2 | mm | mm | mm | mm | kg / km | A | A |
| 3 x 4 + 1 x 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3×6+1×4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
Đối với đường truyền cách nhiệt PVC hoặc XLPE hoặc không có chất cách nhiệt hoặc dây trung tính, dây pha có thể là AAC hoặc AAAC hoặc ACSR hoặc đồng.
Đối với các cáp trên cao cách nhiệt đa lõi PVC hoặc XLPE, có hoặc không có dây dẫn Messenger hoặc dây dẫn trung tính và có hoặc không có dây dẫn ánh sáng đường phố, dây dẫn pha và ánh sáng đường phố
Đường dẫn là AAC với cách điện PVC, trong khi Messenger hoặc đường dẫn trung lập truyền
Nó là AAAC hoặc ACSR với hoặc không có cách điện PVC (XLPE).
tiêu chuẩn:
DIN VDE 0276 Phần 620 -622
HD 620 S1
Cáp điện cách nhiệt XLPE 3 lõi đồng
Cấu trúc:
1) Người điều khiển:
Hướng dẫn: phù hợp với IEC 60228
Loại 2 / VDE 0276 Loại 2 nén đồng tròn hoặc nhôm tròn dây dẫn. VDE 0295 HD383.
Chặn nước
Để ngăn chặn nước đi qua dây cáp trong quá trình lưu trữ, xử lý, lắp đặt và
Quá trình vận hành
trung tâm
Đường dây điện cách nhiệt bằng lõi đồng 3 lõi XLPE
2) Lớp bảo vệ dẫn điện:
Lớp chắn dẫn điện bao gồm một lớp kết hợp bán dẫn không kim loại được ép ra, được gắn chặt với lớp cách nhiệt để loại trừ tất cả các lỗ không khí.
Độ dày tối thiểu
Nó là 0,3 mm ở 90 ° C và điện trở khối lượng tối đa là 500 Ohm-m.
3) Khép kín:
Độ cách nhiệt được làm bằng vật liệu tổng hợp ép 2XL1 XLPE theo DIN VDE 0207 phần 22 và HD 620.1
Với
Mức độ liên kết chéo cao, không có chất gây ô nhiễm, không có lỗ chân lông và chống nhiệt thông qua quá trình làm khô.
Cáp điện cách nhiệt XLPE 3 lõi đồng
4) Lớp bảo vệ cách nhiệt:
Lớp bảo vệ cách nhiệt bao gồm một hợp chất ép không kim loại, bán dẫn được ép lên lớp cách nhiệt.Lớp bán dẫn ép phải bao gồm một hợp chất bán dẫn dính hoặc lạnh có thể được loại bỏ để gắn kết hoặc kết thúc. Độ dày tối thiểu là 0.3mm
,
Kháng âm lượng tối đa ở 90 °C là 500 Ohmm.
Bỏ hết không khí ra.
Hỗn và có thể dễ dàng lột bằng tay tại chỗ.
Cáp điện cách nhiệt XLPE 3 lõi đồng
5) Hướng dẫn
Lớp ngăn chặn nước: lớp bảo vệ cách nhiệt có thể sử dụng nước kháng bán dẫn
Với nắp, băng sẽ mở rộng dưới ảnh hưởng của độ ẩm nước để đảm bảo độ kín nước theo chiều dọc.
6) Lớp bảo vệ kim loại: lớp bảo vệ băng đồng hoặc lớp bảo vệ dây đồng (CTS / CWS)
Sợi đồng nên được sử dụng trên lớp nước dẫn với đường kính tối thiểu 0,5 mm.
Sau đó xoắn ốc một băng đồng với độ dày tối thiểu là 0,1mm trên dây đồng
Tổng đường cắt ngang của lớp chắn kim loại được hiển thị trong bảng 2.
Trong trường hợp nhiệt độ tối đa là 160 °C, lớp chắn có thể chịu được dòng hỏng mặt đất 1000 A trong một giây.
Như được hiển thị trong hình, đường cắt ngang tối thiểu của các dây dẫn đồng tâm phù hợp với DIN VDE 0273 và 0276.
7) Lớp cách ly/
Lớp ngăn nước: Màng dây có thể được phủ bởi một băng ngăn nước không dẫn, sẽ mở rộng dưới ảnh hưởng của độ ẩm nước để đảm bảo
Dọc
Chống nước.
Cáp điện cách nhiệt XLPE 3 lõi đồng
8) Vỏ cách ly (đối với dây cáp bọc thép):
Vỏ cách ly bao gồm một lớp PVC, PE hoặc LSZH được ép ra, được áp dụng bên dưới áo giáp.
9) Bọc thép (đối với dây thừng bọc thép): Bọc thép bao gồm: lõi đơn: bọc thép nhôm (AWA)
Multi-core: giáp dây thép (SWA) hoặc giáp băng thép (STA)
(1) Lớp hai dải dải thép kẽm được áp dụng xoắn ốc theo cách chồng chéo bên trong thích hợp.
Sắt
Loại bỏ lớp vỏ.
(2) Lớp phủ dây thép phẳng nhựa với độ dày 0,8 mm xoắn ốc
Trên bề mặt của lớp vỏ,
Tỷ lệ bảo hiểm là ít nhất 90%. sau đó dải thép kẽm với độ dày danh nghĩa của 0,3 mm
Vòng xoắn ốc với tỷ lệ bảo hiểm 50% để bao phủ bề mặt của dây phẳng.
10) Vỏ bên ngoài:
Toàn bộ vỏ bao gồm một lớp hợp chất PE được ép ra DMP2 theo các loại HD620.1 và 2YM3
Theo DIN
Số sản phẩm:
vv, vv22, YJV, YJV22 1, 1-5
Lực dẫn đồng tinh khiết
2. Bảo vệ PVC, có hoặc không có lớp bảo vệ thép, với lớp bảo vệ PVC
3. Chất lượng cao, vượt qua ISO 9001, CCC, CE, chứng nhận ROHS
4Cung cấp dịch vụ OEM.
1. Sẽ được sản xuất theo tiêu chuẩn quốc gia Trung Quốc GB / T12706.2-12706.3 tương đương với IEC 60502
Cáp điện XLPE.
Ứng dụng
Sản phẩm này phù hợp cho hệ thống truyền tải điện và đường dây phân phối điện với điện áp danh từ 6/6kV đến 26/35kV. Dựa trên các cấu trúc vỏ khác nhau,nó có thể được sử dụng để đặt trên không và dưới lòng đất.
