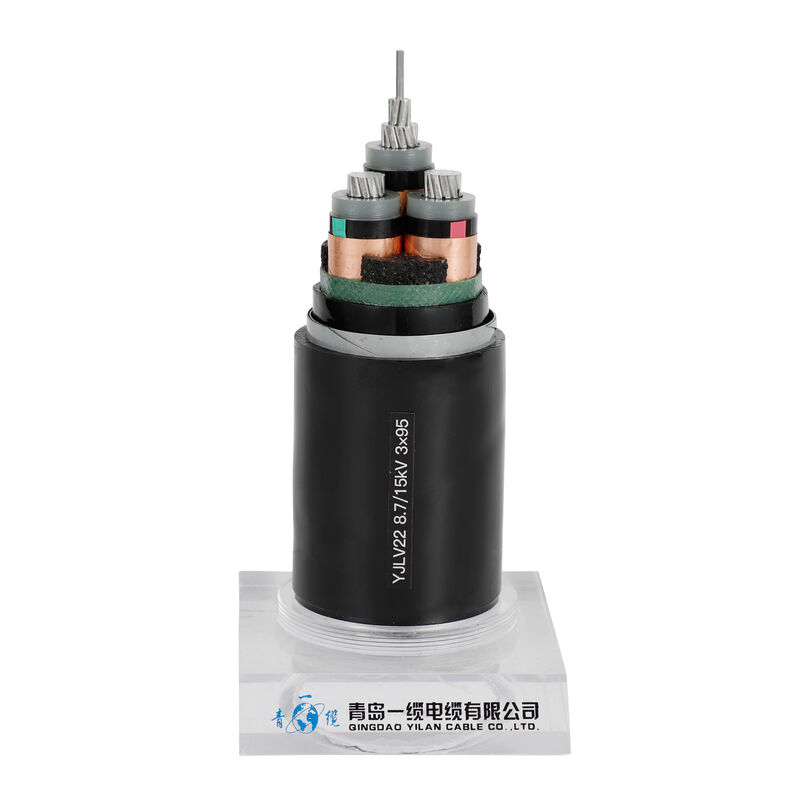

Cáp điện cách điện XLPE 3 lõi
Cáp cách điện XLPE
XLPE là viết tắt của polyetylen liên kết ngang hoặc polyetylen lưu hóa.Tóm lại, cáp điện XLPE là cáp được cách điện đúng cách bằng hợp chất XLPE.Cáp điện XLPE đôi khi được gọi là cáp PEX hoặc cáp XLPE.
Vì XLPE là polyethylene liên kết chéo nên so với cáp PVC, cáp điện XLPE có dòng điện định mức cao hơn và tuổi thọ dài hơn.Trong điều kiện ngắn mạch, cáp điện XLPE có thể chịu được nhiệt độ lên đến 250ºC, trong khi cáp PVC có thể chịu được nhiệt độ 160ºC.Cáp điện XLPE cũng có khả năng quá tải cao hơn trong các tình huống khẩn cấp.
Đặc điểm vật lý và điện
Số điểm x | Vật liệu cách nhiệt | Vỏ bọc | Bên ngoài Ø | cân nặng | Xếp hạng hiện tại trong không khí 30 ℃ | Xếp hạng hiện tại bị chôn vùi 20 ℃ | |
giây chéo. | độ dày | độ dày | xấp xỉ | xấp xỉ | |||
Trên danh nghĩa | |||||||
Giai đoạn | Trung tính | giá trị | |||||
mm² | mm | mm | mm | mm | kg / km | A | A |
3 × 4 + 1 × 2,5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0,7 | 0,7 | 1,8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 |
164 |
Cách điện cáp điện XLPE được làm bằng XLPE (polyethylene liên kết chéo) được định mức ở 90 o C.
Dây dẫn: tròn dẹt, dây nhôm bện chặt hoặc đồng có độ tinh khiết cao phù hợp với IEC 60228 cấp 2.
Vỏ ngoài: PVC hoặc LSOH-ít khói và không có halogen
Điện áp định mức: điện áp trung bình và thấp
Tiêu chuẩn điều hành: được sản xuất theo tiêu chuẩn GB / T12706-2002 (giống như IEC60502).
Giáp: dây thép mạ kẽm hoặc băng thép.
Đặc điểm không gian của chất cách điện XLPE
Các chuỗi phân tử dài của polyetylen liên kết chéo với nhau thông qua một quá trình tương tự như quá trình lưu hóa cao su, từ đó hình thành cấu trúc mạng ba chiều với các liên kết bền chặt.Polyetylen nguyên chất là một vật liệu nhựa nhiệt dẻo, tức là nó mềm và trở thành nhựa khi đun nóng, và cứng lại khi nguội.Polyetylen tinh khiết sẽ được chuyển thành XLPE nhiệt rắn, tức là nó sẽ đông đặc vĩnh viễn sau khi đun nóng.Thông qua quá trình liên kết ngang, lớp cách điện polyethylene của cáp có tính ổn định nhiệt, và điểm nóng chảy cũng được cải thiện đáng kể.Do đó, cáp cách điện XLPE có khả năng chịu nhiệt cao hơn và do đó khả năng chống biến dạng nhiệt tốt hơn.Do hiệu suất nhiệt tuyệt vời của nó, khả năng mang hiện tại của cáp XLPE cao hơn so với cáp truyền thống.
