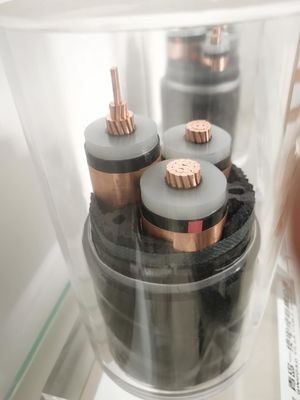

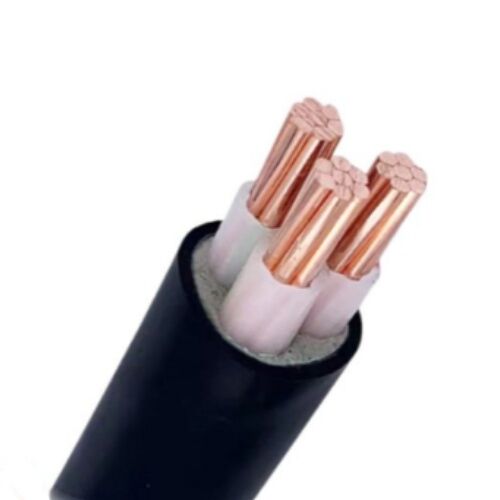

Cáp điện cách điện XLPE
Cáp cách điện XLPEỨng dụng
Cáp điện cách điện XLPE phù hợp với hệ thống truyền tải và phân phối điện có điện áp định mức đến 15kV.Để lắp đặt cố định ngoài trời, nó được chôn trực tiếp vào máng cáp.Cáp thép bọc thép (STA) có thể chịu được lực cơ học nhưng không thể chịu được lực kéo lớn.Cáp thép bọc thép (SWA) có thể chịu được lực cơ học và lực kéo.
Điện áp định mức: 0,6 / 1kV, 1,8 / 3kV, 3,6 / 6kV, 6 / 6kV, 6 / 10kV, 8,7 / 10kV, 8,7 / 15kV
Đặc điểm vật lý và điện
Số điểm x | Vật liệu cách nhiệt | Vỏ bọc | Bên ngoài Ø | cân nặng | Xếp hạng hiện tại trong không khí 30 ℃ | Xếp hạng hiện tại bị chôn vùi 20 ℃ | |
giây chéo. | độ dày | độ dày | xấp xỉ | xấp xỉ | |||
Trên danh nghĩa | |||||||
Giai đoạn | Trung tính | giá trị | |||||
mm² | mm | mm | mm | mm | kg / km | A | A |
3 × 4 + 1 × 2,5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0,7 | 0,7 | 1,8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 |
164 |
Các đặc tính vật lý và điện tuyệt vời-ít tổn thất truyền điện và tiết kiệm năng lượng
Khả năng mang dòng điện lớn-nhiệt độ hoạt động cao hơn.
Độ bền và độ ổn định cao hơn-khả năng chống biến dạng nhiệt, nứt ứng suất và lão hóa nhiệt.
Dễ dàng cài đặt-không hạn chế bố cục đường, không hạn chế địa hình hoặc độ cao.
Không cần bảo dưỡng - tuổi thọ lên đến 60 năm.
Lợi thế của chúng tôi
Chỉ sử dụng vật liệu cách nhiệt XLPE chất lượng cao.
Sản xuất hàng loạt cung cấp cho bạn giá cả cạnh tranh.
Mẫu miễn phí và OEM được cung cấp.
Xây dựng
Dây dẫn: Đồng ủ hoặc đồng đóng hộp-
Dây đồng rắn tròn IEC 60228 Class 1 (RE) -
Dây đồng bện tròn IEC 60228 Class 2 (RM)
-Dây đồng xoắn hình ngành IEC 60228 Class 2 (SM) -
Dây đồng mềm tròn IEC 60228 cấp 5
Lớp bảo vệ dây dẫn: băng bán dẫn hoặc đùn bán dẫn
Lớp cách điện: XLPE
Lớp bảo vệ cách điện: băng bán dẫn hoặc đùn bán dẫn hoặc / và băng đồng
Nắp bên trong: chất độn và băng quấn hoặc đùn
Áo giáp kim loại: băng thép mạ kẽm (STA) hoặc dây thép mạ kẽm (SWA)
Vỏ bọc: PVC hoặc PE
