Cáp cách điện XLPE
>
|
| Nguồn gốc | Trung Quốc |
| Hàng hiệu | QINGDAO YICABLE CABLE |
| Chứng nhận | TS 11654 AER |

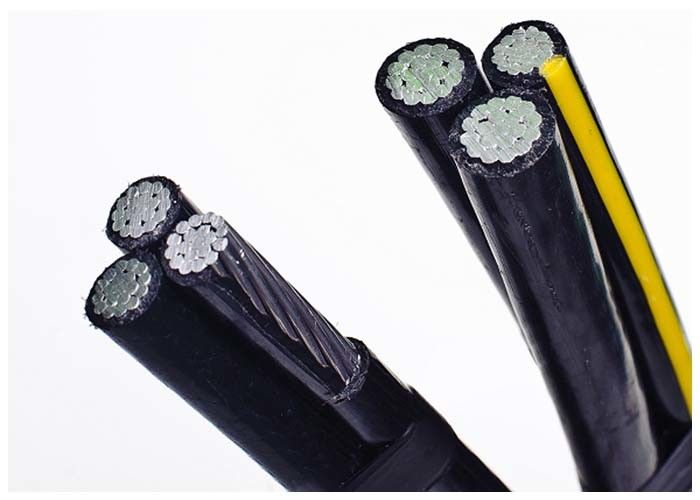

Mô tả:3 Các dây dẫn pha + 1 dây dẫn sứ giả + 1 dây dẫn ánh sáng đường phố
Các dây cáp liên kết trên không được thiết kế cho các đường dây phân phối trên không có một sứ giả trung tính cách nhiệt làm bằng AAAC, mà dây dẫn pha nhôm cách nhiệt được cuộn theo đường xoắn ốc.Cáp được đánh giá là 0.6/1(1.2) kV và phù hợp với IEC60502.
Xây dựng
a) Giai đoạn - Đường dẫn giai đoạn phải được làm bằng đường dẫn nhôm điều kiện H68 và có sợi tròn nén.
b)Neutral or messenger - The Neutral or messenger conductor shall be of aluminium alloy conductor and compacted circular stranded c)Street Lighting- The street lighting conductors shall be of H68 condition aluminium conductor and compacted circular stranded...
Các chất dẫn trung tính pha phải được ép với polyethylene (PE) làm cách nhiệt.
Tiêu chuẩn TS 11654
AER
| Các dây cách nhiệt | Porter | Cáp hoàn thành | |||||||||||||
| Số lượng | Đường phân phối chính | Đèn đường | |||||||||||||
| Chữ thập chỉ dẫn | Số | Số lượng | Chiều kính của | Kháng chiến | Hiện tại | Số | Hiện tại | Chiều kính của | Tiêu chí kéo dài | Kháng chiến | Khoảng. | Khoảng | |||
| Phần | & Xác- | dây | Sợi dây | ở 20°C | Đang mang | & Xác- | Đang mang | Trực quan/Mes | Sức mạnh | ở 20°C | Trung bình | trọng lượng | |||
| phần | Công suất tại | phần | Công suất tại | Senger Sợi | Giới hạn | Chiều kính | |||||||||
| 30°C | 30°C | ||||||||||||||
| mm2 | mm2 | PCS | mm | Ohm/km | A | mm2 | A | mm | kN | Ohm/km | mm | kg/km | |||
| 1x16+25 | 1x16 | 1 | 4.4 | 1.91 | 75 | - | - | 5.9 | 7.4 | 1.380 | 15 | 140 | |||
| 1x25+35 | 1x25 | 7 | 5.9 | 1.20 | 100 | - | - | 6.9 | 10.3 | 0.986 | 17 | 200 | |||
| 1x35+50 | 1x35 | 7 | 6.9 | 0.868 | 125 | - | - | 8.1 | 14.2 | 0.720 | 20 | 275 | |||
| 3x16+25 | 3x16 | 7 | 4.4 | 1.91 | 70 | - | - | 5.9 | 7.4 | 1.380 | 22 | 275 | |||
| 3x25+35 | 3x25 | 7 | 5.9 | 1.20 | 90 | - | - | 6.9 | 10.3 | 0.986 | 26 | 400 | |||
| 3x35+50 | 3x35 | 7 | 6.9 | 0.868 | 115 | - | - | 8.1 | 14.2 | 0.720 | 30 | 575 | |||
| 3x50+70 | 3x50 | 7 | 8.1 | 0.641 | 140 | - | - | 9.6 | 20.6 | 0.493 | 35 | 750 | |||
| 3x70+95 | 3x70 | 7 | 9.6 | 0.443 | 180 | - | - | 11.4 | 27.9 | 0.363 | 41 | 1050 | |||
| 3x120+95 | 3x120 | 19 | 12.8 | 0.253 | 250 | - | - | 11.4 | 27.9 | 0.363 | 47 | 1550 | |||
| 4x16+25 | 4x16 | 1 | 4.4 | 1.91 | 70 | - | - | 5.9 | 7.4 | 1.380 | 24 | 375 | |||
| 4x25+35 | 4x25 | 7 | 5.9 | 0.868 | 90 | - | - | 6.9 | 10.3 | 0.986 | 28 | 550 | |||
| 4x35+50 | 4x35 | 7 | 6.9 | 0.868 | 115 | - | - | 8.1 | 14.2 | 0.720 | 32 | 750 | |||
| 4x50+70 | 4x50 | 7 | 8.1 | 0.641 | 140 | - | - | 9.6 | 20.6 | 0.493 | 38 | 1000 | |||
| 4x70+95 | 4x70 | 7 | 9.6 | 0.443 | 180 | - | - | 11.4 | 27.9 | 0.363 | 45 | 1350 | |||
| 1x16+25 | - | - | - | - | - | 1x16 | 75 | 5.9 | 7.4 | 1.380 | 14 | 140 | |||
| 1x16+1x16+25 | 1x16 | 1 | 4.4 | 1.91 | 70 | 1x16 | 60 | 5.9 | 7.4 | 1.380 | 15 | 225 | |||
| 3x16+1x16+25 | 3x16 | 1 | 4.4 | 1.91 | 60 | 1x16 | 60 | 5.9 | 7.4 | 1.380 | 22 | 350 | |||
| 3x25+1x16+35 | 3x25 | 7 | 5.9 | 1.20 | 80 | 1x16 | 60 | 6.9 | 10.3 | 0.986 | 26 | 475 | |||
| 3x35+1x16+35 | 3x35 | 7 | 6.9 | 0.868 | 95 | 1x16 | 60 | 8.1 | 14.2 | 0.720 | 30 | 625 | |||
| 3x50 + 1x16 + 70 | 3x50 | 7 | 8.1 | 0.641 | 120 | 1x16 | 60 | 9.6 | 20.6 | 0.493 | 35 | 800 | |||
| 3x70 + 1x16 + 95 | 3x70 | 7 | 9.6 | 0.443 | 150 | 1x16 | 60 | 11.4 | 27.9 | 0.363 | 41 | 1100 | |||
| 4x16+1x16+25 | 4x16 | 1 | 4.4 | 1.91 | 60 | 1x16 | 60 | 5.9 | 7.4 | 1.380 | 25 | 450 | |||
| 4x25+1x16+35 | 4x25 | 7 | 5.9 | 1.20 | 80 | 1x16 | 60 | 6.9 | 10.3 | 0.986 | 30 | 610 | |||
| 4x35 + 1x16 + 50 | 4x35 | 7 | 6.9 | 0.868 | 95 | 1x16 | 60 | 8.1 | 14.2 | 0.720 | 34 | 800 | |||
| 4x50 + 1x16 + 70 | 4x50 | 7 | 8.1 | 0.641 | 120 | 1x16 | 60 | 9.6 | 20.6 | 0.493 | 40 | 1060 | |||
| 4x70 + 1x16 + 95 | 4x70 | 7 | 9.6 | 0.443 | 180 | 1x16 | 60 | 11.4 | 27.9 | 0.363 | 47 | 1420 | |||
