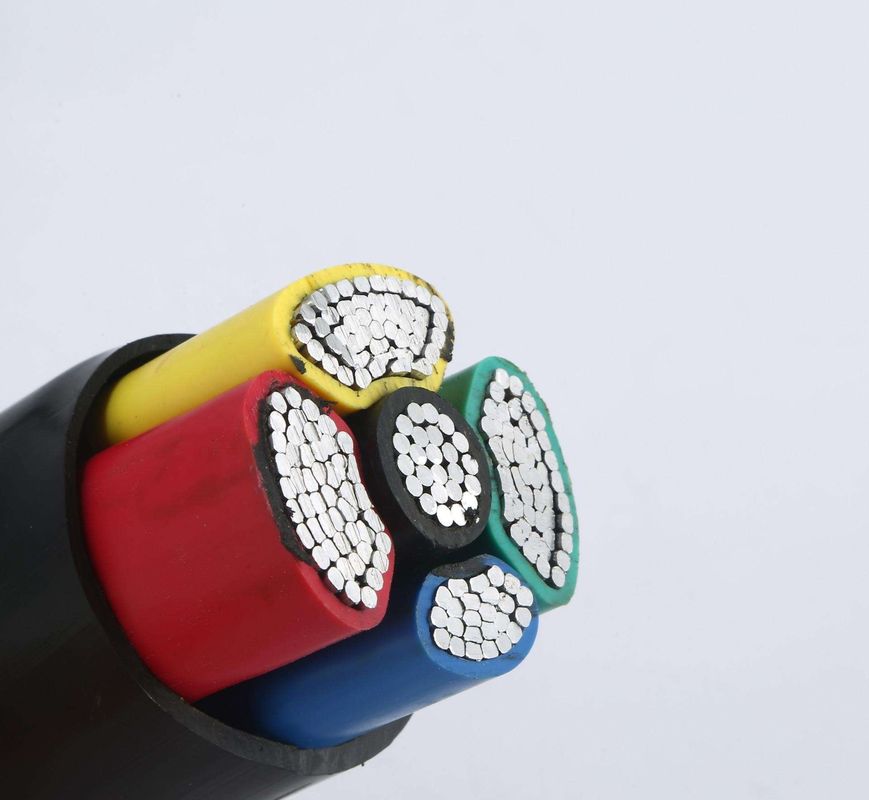

Cáp cách điện Pe Xlpe 5 lõi 25 mm vuông
Cáp điện, lõi đồng, cách điện XLPE, vỏ bọc polyethylene
Số: YJLV
Điện áp định mức 0,6 / 1 KV
Tiêu chuẩn: GB / T 12706.1-2008, IEC 60502-2004
Sản phẩm này phù hợp để truyền tải và phân phối dưới điện áp định mức AC 0,6 / 1kv và tần số làm việc đường dây 50Hz
Các dây nguồn khác:
Cáp điện lõi đồng có cách điện XLPE hoặc PVC, vỏ bọc bên ngoài PVC hoặc PE, cáp / cáp điện có bọc thép hoặc không bọc thép STA
Loại: VV, YJV, VV22, YJV22, VV23, YJV23, NH-VV2 2
Số lõi: lõi đơn, 2 lõi, 3 lõi, 4 lõi, 5 lõi
Phạm vi sản xuất: 1.5mm2, 2.5mm2, 4mm2, 6mm, 10mm2, 16mm2, 25mm2, 35mm2, 50mm2, 70mm2, 95mm2, 120mm2, 150mm2, 185mm2, 240mm2, 300mm2 400mm2, 500mm2, 630mm vuông
Điện áp liên quan: 300 / 300v, 300 / 500v, 450 / 750v, 0,6 / 1kV
Ứng dụng:
Sản phẩm này thích hợp để truyền tải và phân phối dưới điện áp định mức AC 0,6 / 1kv và tần số làm việc 50Hz.
Cáp điện hạ thế được sử dụng để truyền tải và phân phối điện trong hệ thống truyền tải và phân phối điện 1kV.Nó được sử dụng rộng rãi trong các lĩnh vực năng lượng điện, khai thác mỏ, xây dựng, luyện kim, hóa dầu và truyền thông, và thay thế hoàn toàn cáp điện cách điện bằng giấy ngâm trong dầu.
Cáp điện cách điện XLPE Cáp điện cách điện XLPE có nhiều ưu điểm hơn so với cáp cách điện bằng giấy và cáp cách điện PVC.Cáp polyethylene liên kết chéo có độ bền điện cao, độ bền cơ học, khả năng chống lão hóa cao, chịu ứng suất môi trường, chống ăn mòn hóa học, cấu trúc đơn giản, sử dụng thuận tiện và hoạt động ở nhiệt độ cao lâu dài.Nó có thể được đặt mà không có giới hạn rơi.
| Đánh giá điện áp cho XLPE Dây cáp điện | Số x Tiết diện danh nghĩa của dây dẫn Số x mm2 | |||||||
| 1 lõi | 2 lõi | 3 lõi | 3 + 1 lõi | 4 điểm | 3 + 2 lõi | 4 + 1 lõi | 5 lõi | |
| 0,6 / 1 kV | 1x4 mm2 | 2x4 mm2 | 3x4 mm2 | 3x4 mm2 + 1x2.5mm2 | 4x4 mm2 | 3x4 mm2 + 2x2,5mm2 | 4x4 mm2 + 1x2,5mm2 | 5x2,5 mm2 |
| 1x6 mm2 | 2x6 mm2 | 3x6 mm2 | 3x6 mm2 + 1x4 mm2 | 4x6 mm2 | 3x6 mm2 + 2x4 mm2 | 4x6 mm2 + 1x4 mm2 | 5x4 mm2 | |
| 1x10 mm2 | 2x10 mm2 | 3x10 mm2 | 3x10 mm2 + 1x6 mm2 | 4x10 mm2 | 3x10 mm2 + 2x6 mm2 | 4x10 mm2 + 1x6 mm2 | 5x6 mm2 | |
| 1x16 mm2 | 2x16 mm2 | 3x16mm2 | 3x16 mm2 + 1x10 mm2 | 4x16 mm2 | 3x16 mm2 + 2x10 mm2 | 4x16 mm2 + 1x10 mm2 | 5x10 mm2 | |
| 1x 25 mm2 | 2 x 25 mm2 | 3x 25 mm2 | 3x25 mm2 + 1x16mm2 | 4x25 mm2 | 3x25 mm2 + 2x16mm2 | 4x25 mm2 + 1x16mm2 | 5x16 mm2 | |
| 1x35 mm2 | 2x35 mm2 | 3x 35 mm2 | 3x35 mm2 + 1x16mm2 | 4x35 mm2 | 3x35 mm2 + 2x16mm2 | 4x35 mm2 + 1x16mm2 | 5x25 mm2 | |
| 1x50 mm2 | 2x50 mm2 | 3x 50 mm2 | 3x50 mm2 + 1x25mm2 | 4x50 mm2 | 3x50 mm2 + 2x25mm2 | 4x50 mm2 + 1x25mm2 | 5x35 mm2 | |
| 1x70 mm2 | 2x70 mm2 | 3x 70 mm2 | 3x70 mm2 + 1x35mm2 | 4x70 mm2 | 3x70 mm2 + 2x35mm2 | 4x70 mm2 + 1x35mm2 | 5x50 mm2 | |
| 1x95 mm2 | 2x95 mm2 | 3x 95 mm2 | 3x95 mm2 + 1x50mm2 | 4x95 mm2 | 3x95 mm2 + 2x50mm2 | 4x95 mm2 + 1x50mm2 | 5x70 mm2 | |
| 1x120 mm2 | 2x120 mm2 | 3x 120 mm2 | 3x120mm2 + 1x70mm2 | 4x120 mm2 | 3x120mm2 + 2x70mm2 | 4x120mm2 + 1x70mm2 | 5x95 mm2 | |
| 1x150 mm2 | 2x150 mm2 | 3x 150 mm2 | 3x150mm2 + 1x70mm2 | 4x150 mm2 | 3x150mm2 + 2x70mm2 | 4x150mm2 + 1x70mm2 | ||
| 1x185 mm2 | 2x185 mm2 | 3x 185 mm2 | 3x185mm2 + 1x95mm2 | 4x185 mm2 | 3x185mm2 + 2x95mm2 | 4x185mm2 + 1x95mm2 | ||
| 1x240 mm2 | 3x 240 mm2 | 3x240mm2 + 1x120mm2 | 4x240 mm2 | 3x240mm2 + 2x120mm2 | 4x240mm2 + 1x120mm2 | |||
| 1x300 mm2 | 3x 300 mm2 | 3x300mm2 + 1x150mm2 | 4x300 mm2 | 3x300mm2 + 2x150mm2 | 4x300mm2 + 1x150mm2 | |||
| 1x400 mm2 | ||||||||
| 1x500 mm2 | ||||||||
Ưu điểm của cáp XLPE:
Cáp XLPE có nhiệt độ làm việc lâu dài cao hơn và dòng điện định mức lớn hơn, và trong cùng một môi trường, kích thước (tiết diện thông thường) của cáp XLPE có thể nhỏ hơn 1 hoặc 2 so với cáp PVC.Những điều này không chỉ nâng cao chất lượng và hiệu suất của sản phẩm mà còn giảm chi phí sản xuất của cáp.Cáp thép bọc thép cho cáp bọc thép có thể nâng cao các đặc tính cơ học của cáp, và cáp có thể chịu được áp lực cơ học bên ngoài.
Áo giáp đai thép / áo giáp lá thép, áo giáp dây thép / áo giáp dây thép / SWA.Cáp thép bọc thép kiểu: VV22, VV23, VLV22, VLV23, YJ V22, YJV23, YJLV22, YJLV23, ZR-VV22, NH-VV2 2, WDZ-YJV22, WDZ-YJV23, WDZ-YJY22
Sử dụng chức năng:
1. Nhiệt độ làm việc lâu dài cho phép của ruột dẫn cáp không vượt quá 70 ℃
2. Khi xảy ra ngắn mạch (thời gian dài nhất không quá 5 giây), nhiệt độ tối đa của ruột dẫn cáp không vượt quá 160 ° C.
3. Khi đặt cáp, nhiệt độ môi trường không được thấp hơn 0 ℃.Khi nhiệt độ thấp hơn 0 ℃, hãy làm nóng trước.
4. Bán kính uốn tối thiểu của cáp không bọc thép nhiều lõi không được nhỏ hơn 12 lần đường kính ngoài của cáp và bán kính uốn tối thiểu của cáp bọc thép nhiều lõi không được nhỏ hơn 15 lần đường kính ngoài của cáp .Bán kính uốn tối thiểu của cáp bọc thép một lõi không được nhỏ hơn 15 lần đường kính ngoài của cáp và bán kính uốn tối thiểu của cáp một lõi không được bọc thép không được nhỏ hơn 20 lần đường kính ngoài của cáp .
5. Các thông số cấu tạo của cáp điện cách điện polyetylen liên kết ngang có điện áp định mức 0,6 / 1KV
Sản phẩm của chúng tôi được bán trên toàn thế giới. Bạn có thể yên tâm về toàn bộ quá trình sản xuất sản phẩm của chúng tôi.
