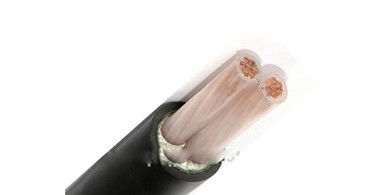

600 / 1000V Cáp cách điện XLPE ba pha và ba lõi
Cáp XLPE
Cáp này được sử dụng trong các ứng dụng yêu cầu khả năng tương thích điện từ (EMC) để cấp nguồn cho động cơ từ bộ điều khiển tốc độ thay đổi trong một cài đặt cố định.Cáp có thể được đặt không có vỏ bọc, được bao bọc trong ống dẫn, được lắp đặt trên giá đỡ hoặc trong đường ống ngầm và thích hợp cho thiết bị truyền động tốc độ thay đổi hoặc các ứng dụng khác yêu cầu cáp được che chắn.
Sử dụng dây dẫn đồng cấp 2 hoặc cấp 5 được ủ thông thường, cách điện X-90, bộ đệm 5V-90, lớp bảo vệ bằng băng đồng, áo giáp dây thép không bọc thép hoặc mạ kẽm, vỏ bọc bên trong bằng nylon, vỏ bọc 5V-90
Đặc điểm vật lý và điện
| Số điểm x | Vật liệu cách nhiệt | Vỏ bọc | Bên ngoài Ø | cân nặng | Xếp hạng hiện tại trong không khí 30 ℃ | Xếp hạng hiện tại bị chôn vùi 20 ℃ | |
| giây chéo. | độ dày | độ dày | xấp xỉ. | xấp xỉ. | |||
| Trên danh nghĩa | |||||||
| Giai đoạn | Trung tính | giá trị | |||||
| mm² | mm | mm | mm | mm | kg / km | A | A |
| 3 × 4 + 1 × 2,5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0,7 | 0,7 | 1,8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 |
164 |
Ứng dụng
Dùng làm đường dây phân phối và tải điện có điện áp định mức 0,6 / 1kV.
Thích hợp để chôn dưới đất, đặt giếng và dưới nước.Có khả năng chịu lực căng trục nhất định.
Tiêu chuẩn quốc tế: IEC 60502-1, IEC 60228;
Yêu cầu của các tiêu chuẩn khác như ASTM BS, DIN và ICEA
Thông số kỹ thuật
Điện áp định mức: 0,6 / 1kV
Nhiệt độ ruột dẫn tối đa: trong điều kiện bình thường (90 OC), khẩn cấp (130 OC) hoặc ngắn mạch không quá 5 s (250 C).
Nhiệt độ môi trường tối thiểu.0 OC, sau khi lắp đặt và chỉ khi cáp ở vị trí cố định
Nhỏ nhất.Bán kính uốn: đường kính ngoài của cáp một lõi là 20 x
Đường kính ngoài của 15 cáp đa lõi là CE, RoHS, KEMA và các yêu cầu khác
