Cáp cách điện XLPE
>
|
| Nguồn gốc | Trung Quốc |
| Hàng hiệu | QINGDAO YICABLE CABLE |
| Chứng nhận | IEC/CCC/KEMA/VDE |

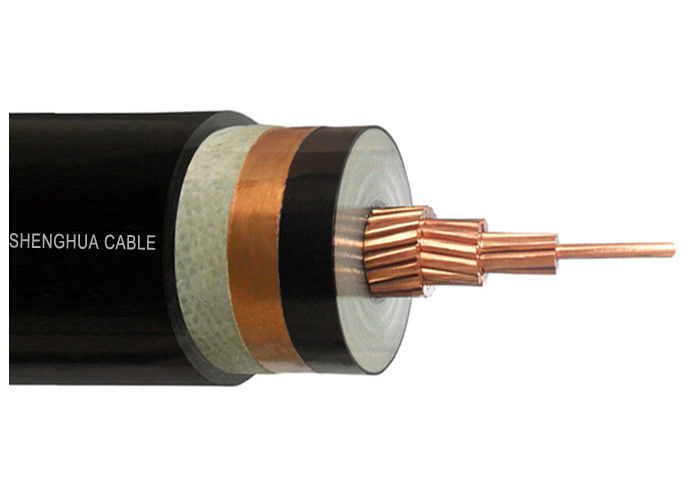

HV 8.7/15kV Cử lý đồng XLPE Cáp điện cách nhiệt Cáp điện đáng tin cậy
Mô tả:
8.7/15kV XLPE Cáp cách nhiệt
CU/XLPE/ PVC, IEC 60502
IEC 60502, IEC 60228, GB/T 12706.1-2008.
CE, CCC, KEMA, ISO
Xây dựng
Conductor: Compact stranded copper conductor, Cl.2 như theo IEC 60228
Màn hình dẫn: bán dẫn
Độ cách nhiệt: XLPE ((polyethylene liên kết chéo) được xác định ở 90 °C
Màn hình cách nhiệt: bán dẫn
Màn hình: băng đồng hoặc dây đồng Màn hình theo yêu cầu
Vỏ: PVC loại ST2đến IEC 60502, màu đen
Lưu ý:Màu cách điện theo tiêu chuẩn hoặc yêu cầu của khách hàng
Ứng dụng
Đối với việc đặt trong nhà và ngoài trời. Có thể chịu được lực kéo nhất định trong quá trình lắp đặt, nhưng không phải là lực cơ học bên ngoài. Không được phép đặt cáp lõi duy nhất trong các ống từ.
Tiêu chuẩn
Quốc tế: IEC 60502, IEC 60228
Trung Quốc: GB/T 12706.1-2008
Các tiêu chuẩn khác như BS,DIN và ICEA theo yêu cầu
Dữ liệu kỹ thuật
Điện áp định số: 8,7/15kV
Nhiệt độ dẫn điện tối đa: trong điều kiện bình thường (90 °C), khẩn cấp (130 °C) hoặc mạch ngắn không quá 5 s (250 °C).
Nhiệt độ môi trường tối thiểu.:Cáp phải được sưởi ấm trước nếu nhiệt độ môi trường dưới 0 °C
Khoảng uốn cong: cáp lõi đơn 20 ((d + D) ± 5%
Cáp đa lõi 15 ((d + D) ± 5%
Giấy chứng nhận
CE, RoHS, CCC, KEMA và nhiều hơn nữa theo yêu cầu
Thông số kỹ thuật
| Tên. Màn cắt ngang của dây dẫn | Số dây / Dia của dây dẫn | Độ dày cách nhiệt | Độ dày vỏ | Khoảng. | Ước tính.Trọng lượng | Max. D.C kháng của chất dẫn (20 °C) | Kiểm tra điện áp AC | Đánh giá hiện tại | |
| mm2 | PC/mm | mm | mm | (mm) | kg/km | Ω /km | kV/5min | Trong không khí (A) | Trong đất ((A) |
| 1 × 25 | 7/2.14 | 4.5 | 1.8 | 23.0 | 598 | 0.727 | 30.5 | 140 | 150 |
| 1 × 35 | 7/2.52 | 4.5 | 1.8 | 24.0 | 680 | 0.524 | 30.5 | 175 | 180 |
| 1 × 50 | 10/2.52 | 4.5 | 1.9 | 25.0 | 804 | 0.387 | 30.5 | 205 | 215 |
| 1 × 70 | 14/2.52 | 4.5 | 1.9 | 27.0 | 984 | 0.268 | 30.5 | 260 | 265 |
| 1 × 95 | 19/2.52 | 4.5 | 2 | 29.0 | 1201 | 0.193 | 30.5 | 315 | 315 |
| 1 × 120 | 24 giờ 24 giờ.52 | 4.5 | 2 | 30.0 | 1490 | 0.153 | 30.5 | 365 | 360 |
| 1 × 150 | 30/2.52 | 4.5 | 2.1 | 32.0 | 1765 | 0.124 | 30.5 | 415 | 405 |
| 1 × 185 | 37/2.52 | 4.5 | 2.1 | 34.0 | 2091 | 0.0991 | 30.5 | 475 | 455 |
| 1 × 240 | 48/2.52 | 4.5 | 2.2 | 36.0 | 3034 | 0.0754 | 30.5 | 565 | 530 |
| 1 × 300 | 61/2.52 | 4.5 | 2.4 | 39.0 | 3672 | 0.0601 | 30.5 | 645 | 595 |
| 1 × 400 | 61/2.97 | 4.5 | 2.4 | 42.0 | 4646 | 0.0470 | 30.5 | 750 | 680 |
| 1 × 500 | 61/3.23 | 4.5 | 2.5 | 45.0 | 5651 | 0.0366 | 30.5 | 865 | 765 |
| 1 × 630 | 61/3.50 | 4.5 | 2.5 | 50.0 | 7154 | 0.0283 | 30.5 | 990 | 860 |
| 1 × 800 | 91/3.20 | 4.5 | 2.7 | 55.0 | 8750 | 0.0221 | 30.5 | 1140 | 950 |
| 1 × 1000 | 91/3.75 | 4.5 | 2.9 | 59.0 | 10727 | 0.0176 | 30.5 | 1250 | 1040 |
| 3 × 25 | 7/2.14 | 4.5 | 2.4 | 46.0 | 2573 | 0.727 | 30.5 | 120 | 125 |
| 3 × 35 | 7/2.52 | 4.5 | 2.6 | 48.0 | 2985 | 0.524 | 30.5 | 145 | 155 |
| 3 × 50 | 10/2.52 | 4.5 | 2.7 | 51.0 | 3529 | 0.387 | 30.5 | 175 | 180 |
| 3 × 70 | 14/2.52 | 4.5 | 2.8 | 55.0 | 4197 | 0.268 | 30.5 | 220 | 220 |
| 3 × 95 | 19/2.52 | 4.5 | 2.9 | 58.0 | 5230 | 0.193 | 30.5 | 265 | 265 |
| 3 × 120 | 24 giờ 24 giờ.52 | 4.5 | 3.0 | 61.0 | 6120 | 0.153 | 30.5 | 305 | 300 |
| 3 × 150 | 30/2.52 | 4.5 | 3.1 | 64.0 | 7207 | 0.124 | 30.5 | 350 | 340 |
| 3 × 185 | 37/2.52 | 4.5 | 3.2 | 68.0 | 8378 | 0.0991 | 30.5 | 395 | 380 |
| 3 × 240 | 48/2.52 | 4.5 | 3.4 | 73.0 | 10177 | 0.0754 | 30.5 | 470 | 435 |
| 3 × 300 | 61/2.52 | 4.5 | 3.5 | 77.0 | 12159 | 0.0601 | 30.5 | 535 | 485 |
| 3 × 400 | 61/2.97 | 4.5 | 3.8 | 86.0 | 15641 | 0.0470 | 30.5 | 610 | 520 |
Lời khuyên về việc đặt hàng
Điện áp định số
Tiêu chuẩn ứng dụng: IEC/BS/UL/GB
Số lượng lõi
Kích thước và cấu trúc của dây dẫn
Loại cách nhiệt
Có giáp hay không. Nếu giáp, loại giáp & vật liệu
Nhu cầu bao vây
Chiều dài của cáp và yêu cầu đóng gói
Yêu cầu khác
Cam kết dịch vụ sau: Shanghai Shenghua Cable (Group) sở hữu nguyên tắc Shenghua "Cố gắng cho doanh nghiệp tốt nhất, sản xuất sản phẩm tốt nhất, cung cấp dịch vụ tốt nhất, thiết lập thương hiệu tốt nhất",nhấn mạnh chính sách chất lượng đầu tiên, nỗ lực để đạt được chất lượng cao và không có khiếm khuyết của hàng hóa. do đó, mỗi khách hàng có thể hoàn toàn được hưởng lợi từ chất lượng vượt trội của Shenghua Cable và dịch vụ hoàn hảo.chúng tôi quan sát tinh thần Shenghua của "Do Best""Mutually Win", mong muốn thiết lập mối quan hệ lâu dài và ổn định với mọi khách hàng.
1Khách hàng là Thiên Chúa, chúng tôi sẽ trân trọng mọi khách hàng, mọi sự hợp tác.
2Chúng tôi sẽ cung cấp đề xuất tốt nhất cho mỗi khách hàng.
3. Dịch vụ bán hàng tốt. Chúng tôi sẽ cung cấp miễn phí tương đối sản phẩm hoạt động, bảo trì mẹo và lắp đặt điều hành dịch vụ tư vấn kỹ thuật khi thiết lập mối quan hệ hợp tác với khách hàng.
4Dịch vụ sau bán hàng chu đáo. Sản phẩm của chúng tôi được đảm bảo bởi PICC (Công ty Bảo hiểm Nhân dân Trung Quốc).Chúng tôi sẽ cung cấp miễn phí bảo trì và gỡ lỗi trong vòng 12 tháng sau khi cài đặt (ngoại trừ việc sử dụng sai).
5Chúng tôi đảm bảo giải quyết vấn đề của bạn trong vòng 24 giờ ở Thượng Hải, 72 giờ cho các quận khác.
6Chúng tôi sẽ chỉ định một người chuyên nghiệp trả lời câu hỏi của bạn kịp thời.
Chúng tôi luôn tin chắc rằng " Chất lượng là đường dây sống, Dịch vụ là laissez-passer", mà sẽ làm cho chúng tôi gần gũi hơn và chặt chẽ hơn!
Shanghai Shenghua Cable (Group) Co., Ltd.
Bao bì và vận chuyển
Chúng tôi có khả năng đáp ứng các lịch trình giao hàng nghiêm ngặt nhất theo từng đơn đặt hàng.Việc tuân thủ thời hạn luôn là ưu tiên hàng đầu vì bất kỳ sự chậm trễ nào trong việc giao cáp có thể góp phần vào sự chậm trễ và chi phí quá mức của dự án.
Cáp được cung cấp trong cuộn gỗ, hộp lông và cuộn dây.Nhãn hiệu yêu cầu phải được in bằng vật liệu chống thời tiết ở bên ngoài trống theo yêu cầu của khách hàng.
