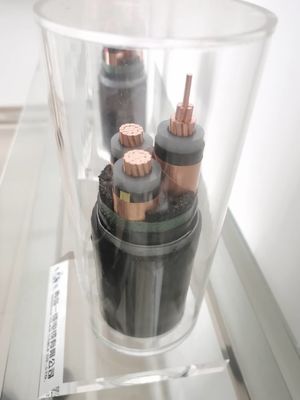

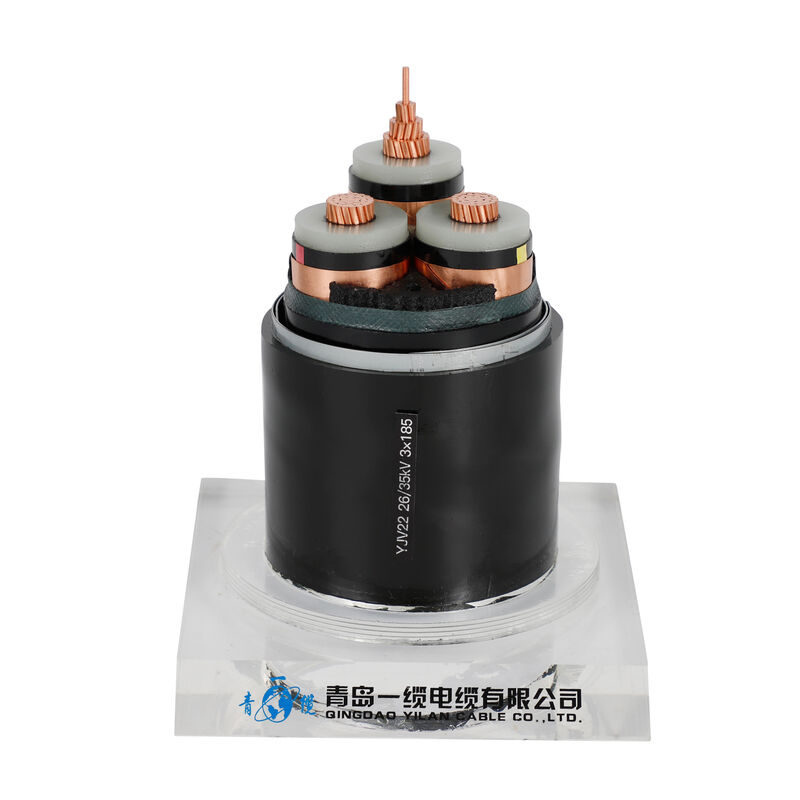

Cáp lót PVC cách nhiệt XLPE
Giới thiệu ngắn về cáp điện cách điện XLPE
Kể từ những năm 1960, Trung Quốc đã thay thế các cáp điện cách nhiệt bằng giấy dầu với hiệu suất điện tuyệt vời, quá tải tốt, điện áp cao, công suất truyền lớn, trọng lượng nhẹ, không có giới hạn giảm,và các đặc điểm đặt dọc, và đã đạt được tiến bộ đáng kể trong cáp XLPE. tiến bộ.Cáp XLPE không chỉ có thể được sử dụng rộng rãi trong phạm vi điện áp thấp và trung bình từ 35 KV trở xuống, nhưng cũng có thể được sử dụng rộng rãi trong các đường truyền điện áp cao 66, 110 và 220 KV. Hơn nữa, ở một số nước công nghiệp phát triển, các cáp XLPE cực cao 500 KV đã được mở.
Đặc điểm vật lý và điện
| Số lõi x | Khép kín | Lớp vỏ | Ø bên ngoài | trọng lượng | Điểm số hiện tại trong không khí 30 °C | Lượng hiện tại chôn 20 °C | |
| chéo giây. | độ dày | độ dày | khoảng. | khoảng. | |||
| Đặt tên | |||||||
| Giai đoạn | Trực tuyến | giá trị | |||||
| mm2 | mm | mm | mm | mm | kg / km | A | A |
| 3 x 4 + 1 x 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3×6+1×4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
Lựa chọn điện áp tiêu chuẩn của cáp:
Năng lượng định số của cáp phải phù hợp với điện áp hệ thống và điều kiện sử dụng của cáp được sử dụng, được thể hiện bằng U0 / U (Um), tất cả đều là các giá trị hiệu quả và đơn vị là KV.
U0 - điện áp định số giữa dây dẫn thiết kế cáp và lớp bảo vệ hoặc vỏ kim loại.
U --- Tăng áp tần số công nghiệp định số giữa các dây dẫn được sử dụng trong thiết kế cáp.
Um - điện áp tối đa của thiết bị (điện áp tối đa được sử dụng hoặc giá trị tối đa của hệ thống thiết bị).
Sự khác biệt giữa cáp XLPE và cáp PVC
Sự khác biệt chính:
1Nhiệt độ hoạt động tối đa của dây dẫn: cáp XLPE có dòng điện cao hơn và tuổi thọ lâu hơn so với cáp PVC.trong khi XLPE là 90 độ C.
2Nhiệt độ mạch ngắn cao nhất (lên dưới 5 giây): trong điều kiện mạch ngắn, cáp cách nhiệt PVC là 160 độ C,và polyethylene liên kết chéo là 250 độ C.
3So với PVC, độ ẩm của nó cao hơn 100 lần.
4Thời gian sử dụng: Nói chung, cáp cách nhiệt XLPE dài hơn cáp cách nhiệt PVC.
5Giá: Nói chung, giá của cáp cách nhiệt XLPE cao hơn so với cáp cách nhiệt PVC.
6Hiệu suất chống nước trong môi trường ứng dụng: Cáp cách nhiệt PVC tốt hơn so với cáp cách nhiệt XLPE.
7Bảo vệ môi trường: Vì XLPE không chứa clo và sẽ giải phóng khí độc hại sau khi đốt cháy, các cáp cách nhiệt XLPE thân thiện với môi trường hơn so với các cáp cách nhiệt PVC.
Sự khác biệt chính giữa hai loại là XLPE có thể được sử dụng cho các ứng dụng căng thẳng cao và căng thẳng thấp.Bảo hiểm PVC không thể chịu được áp suất lớn như vậy, có nghĩa là nó chỉ phù hợp với các ứng dụng điện áp thấp.
