Chi tiết

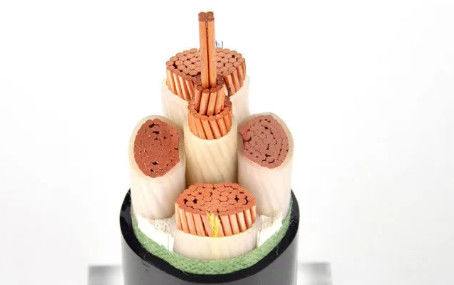

1. Chất dẫn điện
-------------------------------------------------- -------------------------------------------------- -
Các dây dẫn phải là loại 1 hoặc loại 2 bằng đồng được mạ đồng hoặc tráng kim loại hoặc bằng nhôm hoặc hợp kim nhôm trơn, hoặc loại 5 bằng đồng trơn hoặc được phủ kim loại theo tiêu chuẩn IEC 60228.
2. Cách nhiệt
-------------------------------------------------- -------------------------------------------------- -
Vật liệu và độ dày của XLPE phải theo tiêu chuẩn IEC 60502 hoặc BS 5467 cho hoạt động liên tục 90 ° C.
3. Lắp ráp / Bao phủ bên trong
-------------------------------------------------- -------------------------------------------------- -
Các lớp phủ bên trong có thể được ép đùn hoặc trượt. Đối với các loại cáp có lõi tròn, ngoại trừ các loại cáp có nhiều hơn năm lõi, chỉ được phép che phủ bên trong nếu các kẽ giữa các lõi được lấp đầy. Một chất kết dính phù hợp được cho phép trước khi áp dụng lớp phủ bên trong. Vật liệu tương thích với vật liệu cách điện, Các vật liệu được sử dụng cho lớp phủ bên trong và chất độn phải phù hợp với nhiệt độ hoạt động của cáp và tương thích với vật liệu cách điện. Đối với cáp không halogen, lớp phủ bên trong và chất độn cũng phải là hợp chất không chứa halogen .
4. Giáp
-------------------------------------------------- -------------------------------------------------- -
Dây nhôm / thép mạ kẽm / thép được áp dụng một cách xoắn ốc trên Lớp phủ bên trong theo tiêu chuẩn IEC 60502-1, hoặc băng nhôm / thép kép và dây đồng / thiếc đồng cũng có thể được sản xuất theo yêu cầu.
5. Vỏ bọc bên ngoài
-------------------------------------------------- -------------------------------------------------- -
Vỏ bọc bên ngoài phải là loại PVC ép đùn ST1 / ST2 theo tiêu chuẩn IEC 60502-1, Polyetylen ST3 / ST7, hợp chất không chứa halogen ST8, Polychloroprene, polyetylen clo hóa hoặc polyme tương tự, loại SE1 cũng có sẵn theo yêu cầu.
Các ứng dụng
Các cáp này được sử dụng để cung cấp điện trong hệ thống lắp đặt điện áp thấp, Chúng thích hợp để lắp đặt trong nhà và ngoài trời, trong các ống cáp, dưới mặt đất, trong các trạm điện và chuyển mạch, phân phối năng lượng địa phương, các nhà máy công nghiệp, nơi không có rủi ro về cơ khí hư hại.
Tham số
Số lượng x chéo | Vật liệu cách nhiệt độ dày | Trên danh nghĩa Vỏ bọc độ dày | Bên ngoài khoảng | cân nặng khoảng | Xếp hạng hiện tại trong không khí 30oC | Xếp hạng hiện tại chôn 20oC | |
Giai đoạn | Trung tính | ||||||
mm² | mm | mm | mm | mm | kg / km | Một | Một |
4 × 4 1 × 2,5 | 0,7 | 0,7 | 1.8 | 14.2 | 320 | 38 | 48 |
4 × 6 1 × 4.0 | 0,7 | 0,7 | 1.8 | 15.6 | 427 | 48 | 60 |
4 × 10 1 × 6.0 | 0,7 | 0,7 | 1.8 | 18.1 | 636 | 66 | 81 |
4 × 16 1 × 10 | 0,7 | 0,7 | 1.8 | 20.8 | 941 | 88 | 107 |
4 × 25 1 × 16 | 0,9 | 0,7 | 1.8 | 24,9 | 1441 | 118 | 137 |
4 × 35 1 × 16 | 0,9 | 0,7 | 1.8 | 27.1 | 1853 | 144 | 165 |
4 × 50 1 × 25 | 1 | 0,9 | 1.9 | 31,6 | 2616 | 177 | 196 |
4 × 70 1 × 35 | 1.1 | 0,9 | 2.1 | 36,5 | 3578 | 227 | 244 |
4 × 95 1 × 50 | 1.1 | 1 | 2.2 | 41,6 | 4843 | 277 | 288 |
4 × 120 1 × 70 | 1.2 | 1.1 | 2.4 | 46.3 | 6110 | 325 | 329 |
4 × 150 1 × 70 | 1,4 | 1.1 | 2,5 | 51.2 | 7421 | 375 | 369 |
4 × 185 1 × 95 | 1.6 | 1.1 | 2.7 | 56,8 | 9191 | 433 | 418 |
4 × 240 + 1 × 120 | 1.7 | 1.2 | 2.9 | 63.2 | 11763 | 518 | 488 |
