Cáp cách điện XLPE
>
|
| Nguồn gốc | Trung Quốc |
| Hàng hiệu | QINGDAO YICABLE CABLE |
| Chứng nhận | IEC/CE/KEMA |
Cáp điện cách nhiệt điện áp trung bình CU CTS XLPE Chứng nhận CE KEMA
Ứng dụng: XLPE Cáp cách điện được sử dụng như là dây chuyền phân phối điện và truyền tải ở điện áp định số3.6/6KV.
Xây dựng:
| Hướng dẫn viên | Hướng dẫn đồng theo IEC 60228, lớp 2 |
| Đường dẫn hình tròn hoặc hình tròn | |
| Khép kín | XLPE (Cross-Linked Polyethylene) được xác định ở 90 °C, nhiều màu tùy chọn |

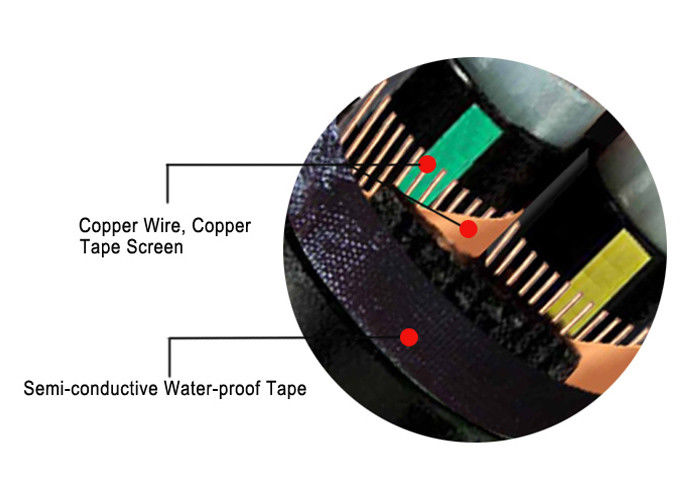

| Màn hình kim loại tùy chọn | Dây băng đồng hoặc dây đồng đan, tùy chọn |
| Lớp vỏ | PVC hoặc FR-PVC loại ST2 đến IEC 60502, màu đen hoặc màu đỏ hoặc tùy chỉnh |
Lời khuyên về việc đặt hàng
Điện áp định số
Tiêu chuẩn ứng dụng: IEC/BS/UL/GB
Số lượng lõi
Kích thước và cấu trúc của dây dẫn
Loại cách nhiệt
Có giáp hay không. Nếu giáp, loại giáp & vật liệu
Nhu cầu bao vây
Chiều dài của cáp và yêu cầu đóng gói
Yêu cầu khác
Dữ liệu kỹ thuật:Điện áp định số3.6/6KVĐiện áp thấp
Nhiệt độ dẫn điện tối đa: trong điều kiện bình thường (90 °C), khẩn cấp (130 °C) hoặc mạch ngắn không quá 5 s (250 °C).
Nhiệt độ môi trường tối thiểu 0 oC, sau khi lắp đặt và chỉ khi cáp ở vị trí cố định
Khoảng uốn cong tối thiểu: 20 x O.D cáp cho lõi đơn không có áo giáp
15 x cáp O.D cho đa lõi mà không có giáp
15 x cáp O.D cho một lõi với áo giáp
12 x cáp O.D cho đa lõi với áo giáp
Tiêu chuẩn:Quốc tế: IEC 60502, IEC 60228, (IEC 60332-3 chỉ dành cho loại FR)
Trung Quốc: GB/T 12706, (GB/T 18380-3 chỉ dành cho loại FR)
Các tiêu chuẩn khác như BS, DIN, VDE và ICEA theo yêu cầu
Cài đặt
1Nhiệt độ lắp đặt không nên vượt quá 20 °C. Nếu nhiệt độ xung quanh thấp hơn 0 °C, cáp nên được làm nóng trước.
2. bán kính uốn cong của cáp không nên ít hơn 8 lần.
3Sau khi lắp đặt, cáp nên với thử nghiệm điện áp đứng trong 15min. 3.5kv DC
Các thông số kỹ thuật:
| Tên. Màn cắt ngang của dây dẫn | Số dây / Dia của dây dẫn | Độ dày cách nhiệt | Độ dày vỏ | Khoảng. | Ước tính.Trọng lượng | Max. D.C kháng của chất dẫn (20 °C) | Kiểm tra điện áp AC | Đánh giá hiện tại | |
| mm2 | PC/mm | mm | mm | (mm) | kg/km | Ω /km | kV/5min | Trong không khí (A) | Trong đất ((A) |
| 1 × 25 | 7/2.14 | 2.5 | 1.5 | 18.0 | 619 | 0.727 | 12.5 | 135 | 150 |
| 1 × 35 | 7/2.52 | 2.5 | 1.5 | 19.0 | 737 | 0.524 | 12.5 | 165 | 180 |
| 1 × 50 | 10/2.52 | 2.5 | 1.6 | 20.0 | 901 | 0.387 | 12.5 | 200 | 215 |
| 1 × 70 | 14/2.52 | 2.5 | 1.6 | 22.0 | 1128 | 0.268 | 12.5 | 250 | 265 |
| 1 × 95 | 19/2.52 | 2.5 | 1.7 | 23.0 | 1391 | 0.193 | 12.5 | 305 | 315 |
| 1 × 120 | 24 giờ 24 giờ.52 | 2.5 | 1.8 | 25.0 | 1655 | 0.153 | 12.5 | 355 | 360 |
| 1 × 150 | 30/2.52 | 2.5 | 1.8 | 26.0 | 1961 | 0.124 | 12.5 | 405 | 405 |
| 1 × 185 | 37/2.52 | 2.5 | 1.9 | 28.0 | 2334 | 0.0991 | 12.5 | 465 | 455 |
| 1 × 240 | 48/2.52 | 2.6 | 1.9 | 30.0 | 2904 | 0.0754 | 12.5 | 550 | 530 |
| 1 × 300 | 61/2.52 | 2.8 | 2.0 | 33.0 | 3547 | 0.0601 | 12.5 | 635 | 595 |
| 1 × 400 | 61/2.97 | 3.0 | 2.2 | 37.0 | 4572 | 0.0470 | 12.5 | 745 | 680 |
| 1 × 500 | 61/3.23 | 3.2 | 2.3 | 41.0 | 5630 | 0.0366 | 12.5 | 855 | 765 |
| 1 × 630 | 61/3.50 | 3.2 | 2.4 | 45.0 | 6922 | 0.0283 | 12.5 | 980 | 860 |
| 1 × 800 | 91/3.20 | 3.2 | 2.5 | 50.0 | 8252 | 0.0221 | 12.5 | 1130 | 950 |
| 1 × 1000 | 91/3.75 | 3.2 | 2.6 | 54.8 | 10548 | 0.0176 | 12.5 | 1240 | 1040 |
| 3 × 25 | 7/2.14 | 2.5 | 2.1 | 37.0 | 1858 | 0.727 | 12.5 | 120 | 125 |
| 3 × 35 | 7/2.52 | 2.5 | 2.2 | 39.0 | 2244 | 0.524 | 12.5 | 145 | 155 |
| 3 × 50 | 10/2.52 | 2.5 | 2.3 | 40.0 | 2767 | 0.387 | 12.5 | 175 | 180 |
| 3 × 70 | 14/2.52 | 2.5 | 2.4 | 45.0 | 3494 | 0.268 | 12.5 | 215 | 220 |
| 3 × 95 | 19/2.52 | 2.5 | 2.5 | 48.0 | 4334 | 0.193 | 12.5 | 265 | 265 |
| 3 × 120 | 24 giờ 24 giờ.52 | 2.5 | 2.6 | 51.0 | 5181 | 0.153 | 12.5 | 305 | 300 |
| 3 × 150 | 30/2.52 | 2.5 | 2.7 | 54.0 | 6154 | 0.124 | 12.5 | 345 | 340 |
| 3 × 185 | 37/2.52 | 2.5 | 2.9 | 58.0 | 7334 | 0.0991 | 12.5 | 400 | 380 |
| 3 × 240 | 48/2.52 | 2.6 | 3.0 | 63.0 | 9146 | 0.0754 | 12.5 | 470 | 435 |
| 3 × 300 | 61/2.52 | 2.8 | 3.2 | 69.0 | 11176 | 0.0601 | 12.5 | 535 | 485 |
| 3 × 400 | 61/2.97 | 3.0 | 3.5 | 77.0 | 14379 | 0.0470 | 12.5 | 620 | 520 |
Bao bì và vận chuyểnChúng tôi có khả năng đáp ứng các lịch trình giao hàng nghiêm ngặt nhất theo từng đơn đặt hàng.Việc tuân thủ thời hạn luôn là ưu tiên hàng đầu vì bất kỳ sự chậm trễ nào trong việc giao cáp có thể góp phần vào sự chậm trễ và chi phí quá mức của dự án.
Cáp được cung cấp trong cuộn gỗ, hộp lông và cuộn dây.Nhãn hiệu yêu cầu phải được in bằng vật liệu chống thời tiết ở bên ngoài trống theo yêu cầu của khách hàng.
