Cáp cách điện XLPE
>
|
| Nguồn gốc | Trung Quốc |
| Hàng hiệu | QINGDAO YICABLE CABLE |
| Chứng nhận | IEC/CE/KEMA |

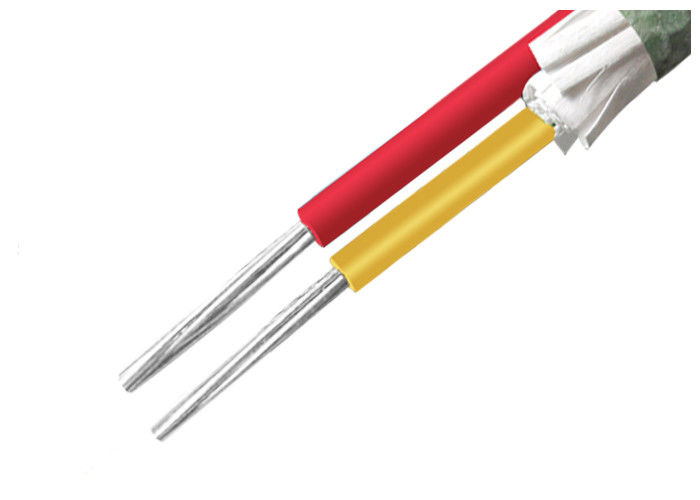

Cáp dẫn điện cứng cáp 35 Sq mm XLPE cách điện NA2XY tùy chỉnh
Ứng dụng: Cáp cách điện XLPE được sử dụng làm đường dây phân phối và truyền tải điện ở điện áp định mức 0,6/1KV.
Sự thi công:
| dây dẫn | Dây dẫn nhôm theo tiêu chuẩn IEC 60228, Loại 2 |
| Dây dẫn tròn hoặc hình | |
| cách nhiệt | XLPE (Polyethylene liên kết chéo) được đánh giá ở 90oC, nhiều màu tùy chọn |
| Màn hình kim loại tùy chọn | Bện băng đồng hoặc dây đồng tùy chọn |
| vỏ bọc | PVC hoặc FR-PVC loại ST2 đến IEC 60502, màu đen hoặc đỏ hoặc tùy chỉnh |
Tư vấn đặt hàng
Điện áp định mức
Tiêu chuẩn ứng dụng: IEC/BS/UL/GB
Số lượng lõi
Kích thước dây dẫn & cấu trúc
Loại cách nhiệt
Có giáp hoặc không có giáp. Nếu áo giáp, loại áo giáp và vật liệu
Yêu cầu của vỏ bọc
Chiều dài cáp và yêu cầu đóng gói
Yêu cầu khác
Dữ liệu kỹ thuật:Điện áp định mức: Điện áp thấp 0,6/1kV
Nhiệt độ dây dẫn tối đa: trong điều kiện bình thường (90oC), khẩn cấp (130oC) hoặc ngắn mạch không quá 5 giây (250oC).
Tối thiểu. Nhiệt độ môi trường xung quanh. 0 OC, sau khi lắp đặt và chỉ khi cáp ở vị trí cố định
Tối thiểu. Bán kính uốn: 20 x OD cáp cho lõi đơn không có áo giáp
15 x cáp OD cho đa lõi không có giáp
15 x cáp OD cho lõi đơn có giáp
12 x cáp OD cho đa lõi có giáp
Tiêu chuẩn:Quốc tế: IEC 60502, IEC 60228, (IEC 60332-3 chỉ dành cho loại FR)
Trung Quốc: GB/T 12706, (GB/T 18380-3 chỉ dành cho loại FR)
Các tiêu chuẩn khác như BS, DIN, VDE và ICEA theo yêu cầu
Cài đặt
1. Nhiệt độ lắp đặt không được quá 20oC, Nếu nhiệt độ môi trường thấp hơn 0oC, cáp phải được làm nóng trước.
2. Bán kính uốn của cáp không được nhỏ hơn 8 lần.
3. Sau khi lắp đặt, cáp phải được kiểm tra điện áp đứng trong 15 phút. 3,5kv một chiều
Thông số kỹ thuật:
| Nôm. Mặt cắt dây dẫn | Độ dày cách nhiệt | Độ dày vỏ bọc | Xấp xỉ. OD | Xấp xỉ. Cân nặng | Tối đa. Điện trở DC của dây dẫn (20oC) | Kiểm tra điện áp AC | Đánh giá hiện tại | |
| mm2 | mm | mm | mm | kg/km | Ω /km | kV/5 phút | Trong không khí (A) | Trong đất (A) |
| 1×35 | 0,9 | 1,5 | 12 | 207 | 0,868 | 3,5 | 140 | 150 |
| 3×35 | 0,9 | 2.0 | 23 | 600 | 0,868 | 3,5 | 110 | 120 |
| 4×35 | 0,9 | 2.0 | 25 | 686 | 0,868 | 3,5 | 110 | 120 |
| 3×35+1×16 | 0,9 | 2.0 | 24 | 615 | 0,868 | 3,5 | 110 | 120 |
Đóng gói và vận chuyển:Chúng tôi có khả năng đáp ứng tiến độ giao hàng nghiêm ngặt nhất theo từng đơn đặt hàng. Đáp ứng thời hạn luôn là ưu tiên hàng đầu vì bất kỳ sự chậm trễ nào trong việc cung cấp cáp đều có thể góp phần gây ra sự chậm trễ chung của dự án và tăng chi phí.
Cáp được cung cấp ở dạng cuộn gỗ, hộp sóng và cuộn dây. Các đầu cáp được bịt kín bằng băng tự dính BOPP và nắp bịt kín không hút ẩm để bảo vệ đầu cáp khỏi bị ẩm. Dấu yêu cầu phải được in bằng vật liệu chịu được thời tiết ở mặt ngoài của trống theo yêu cầu của khách hàng.
