Cáp cách điện XLPE
>
|
| Nguồn gốc | Trung Quốc |
| Hàng hiệu | QINGDAO YICABLE CABLE |
| Chứng nhận | CE/CCC/KEMA |

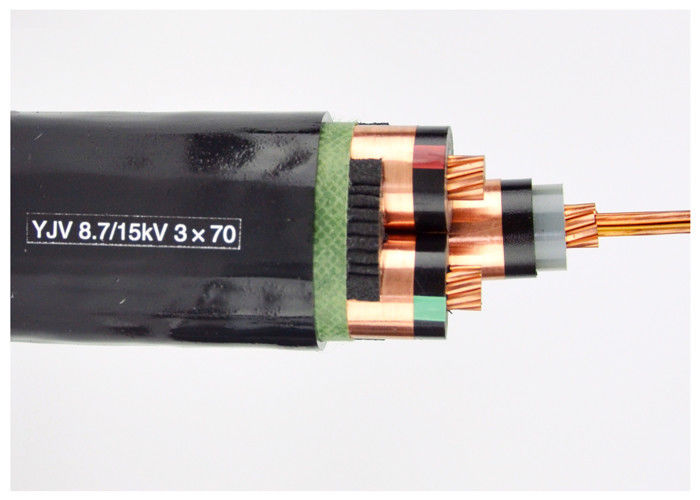

Cáp cách điện 18KV / 30KV Xlpe tùy chỉnh với màn hình dây đồng
Sự miêu tả:
Cáp cách điện XLPE 18/30kV
CU/XLPE/ PVC, IEC 60502
IEC 60502, IEC 60228, GB/T 12706.1-2008.
CE, CCC, KEMA. ISO
Công trình xây dựng
Dây dẫn: Dây dẫn bằng đồng bện nhỏ gọn, Cl.2 theo tiêu chuẩn IEC 60228
Màn hình dây dẫn: Bán dẫn
Vật liệu cách nhiệt: XLPE (polyethylen liên kết ngang) được định mức ở 90oC
Màn hình cách điện: Bán dẫn
Màn hình: Màn hình băng đồng hoặc dây đồng theo yêu cầu
Vỏ bọc: PVC loại ST2theo tiêu chuẩn IEC 60502, màu đen
Ghi chú:Màu cách nhiệt theo tiêu chuẩn hoặc yêu cầu của khách hàng
Ứng dụng
Để đặt trong nhà và ngoài trời. Có khả năng chịu lực kéo nhất định trong quá trình lắp đặt nhưng không chịu được lực cơ học bên ngoài. Không được phép đặt cáp lõi đơn trong ống từ.
Tiêu chuẩn
Quốc tế: IEC 60502, IEC 60228
Trung Quốc: GB/T 12706.1-2008
Các tiêu chuẩn khác như BS,DIN và ICEA theo yêu cầu
Dữ liệu kỹ thuật
Điện áp định mức: 18/30kV
Nhiệt độ dây dẫn tối đa: trong điều kiện bình thường (90oC), khẩn cấp (130oC) hoặc ngắn mạch không quá 5 giây (250oC).
Tối thiểu. Nhiệt độ môi trường xung quanh: Cáp phải được làm nóng trước nếu nhiệt độ môi trường xung quanh dưới 0oC
Tối thiểu. Bán kính uốn: cáp lõi đơn 20(d+D)±5%
Cáp nhiều lõi 15(d+D)±5%
Chứng chỉ
CE, RoHS, CCC, Kema và nhiều thứ khác theo yêu cầu
Thông số kỹ thuật
| Nôm. Mặt cắt dây dẫn | Số sợi/Dia. của dây dẫn | Độ dày cách nhiệt | Độ dày vỏ bọc | Xấp xỉ. OD |
Xấp xỉ. Cân nặng |
Tối đa. Điện trở DC của dây dẫn (20oC) | Kiểm tra điện áp AC | Đánh giá hiện tại | |
| mm2 | máy tính/mm | mm | mm | (mm) | kg/km | Ω /km | kV/5 phút | Trong không khí (A) | Trong đất (A) |
| 1 × 50 | 2/10/2012 | 8 | 2 | 33,0 | 1560 | 0,387 | 63 | 210 | 215 |
| 1 × 70 | 14/2.52 | 8 | 2.1 | 35,0 | 1840 | 0,268 | 63 | 260 | 265 |
| 1 × 95 | 19/2.52 | 8 | 2.1 | 36,0 | 2140 | 0,193 | 63 | 320 | 315 |
| 1 × 120 | 24/2.52 | 8 | 2.2 | 38,0 | 2450 | 0,153 | 63 | 370 | 360 |
| 1 × 150 | 30/2.52 | 8 | 2.2 | 39,0 | 2790 | 0,124 | 63 | 420 | 405 |
| 1 × 185 | 37/2,52 | 8 | 2.3 | 41,0 | 3200 | 0,0991 | 63 | 480 | 455 |
| 1 × 240 | 48/2,52 | 8 | 2.3 | 43,0 | 3800 | 0,0754 | 63 | 565 | 530 |
| 1 × 300 | 61/2,52 | 8 | 2.4 | 45,0 | 4460 | 0,0601 | 63 | 650 | 595 |
| 1 × 400 | 61/2,97 | 8 | 2,5 | 49,0 | 5530 | 0,0470 | 63 | 755 | 680 |
| 1 × 500 | 61/3.23 | 8 | 2.6 | 53,0 | 6160 | 0,0366 | 63 | 865 | 765 |
| 1 × 630 | 61/3.50 | 8 | 2.7 | 56,0 | 8020 | 0,0283 | 63 | 1000 | 860 |
| 3 × 50 | 2/10/2012 | 8 | 2,8 | 55,0 | 5290 | 0,387 | 63 | 175 | 180 |
| 3 × 70 | 14/2.52 | 8 | 2.9 | 59,0 | 6240 | 0,268 | 63 | 220 | 220 |
| 3 × 95 | 19/2.52 | 8 | 3.0 | 62,0 | 7360 | 0,193 | 63 | 255 | 265 |
| 3 × 120 | 24/2.52 | 8 | 3.1 | 66,0 | 8350 | 0,153 | 63 | 290 | 300 |
| 3 × 150 | 30/2.52 | 8 | 3.2 | 69,0 | 9520 | 0,124 | 63 | 330 | 340 |
| 3 × 185 | 37/2,52 | 8 | 3,4 | 72,0 | 10830 | 0,0991 | 63 | 435 | 380 |
| 3 × 240 | 48/2,52 | 8 | 3,5 | 77,0 | 12810 | 0,0754 | 63 | 495 | 435 |
| 3 × 300 | 61/2,52 | 8 | 3,7 | 82,0 | 14920 | 0,0601 | 63 | 565 | 485 |
| 3 × 400 | 61/2,97 | 8 | 3,9 | 90,0 | 18110 | 0,0470 | 63 | 640 | 520 |
Tư vấn đặt hàng
Điện áp định mức
Tiêu chuẩn ứng dụng: IEC/BS/UL/GB
Số lượng lõi
Kích thước dây dẫn & cấu trúc
Loại cách nhiệt
Có giáp hoặc không có giáp. Nếu áo giáp, loại áo giáp và vật liệu
Yêu cầu của vỏ bọc
Chiều dài cáp và yêu cầu đóng gói
Yêu cầu khác
ĐÓNG GÓI VÀ VẬN CHUYỂN
Chúng tôi có khả năng đáp ứng tiến độ giao hàng nghiêm ngặt nhất theo từng đơn đặt hàng. Đáp ứng thời hạn luôn là ưu tiên hàng đầu vì bất kỳ sự chậm trễ nào trong việc cung cấp cáp đều có thể góp phần gây ra sự chậm trễ chung của dự án và tăng chi phí.
Cáp được cung cấp ở dạng cuộn gỗ, hộp sóng và cuộn dây. Các đầu cáp được bịt kín bằng băng tự dính BOPP và nắp bịt kín không hút ẩm để bảo vệ đầu cáp khỏi bị ẩm. Dấu yêu cầu phải được in bằng vật liệu chịu được thời tiết ở mặt ngoài của trống theo yêu cầu của khách hàng.
