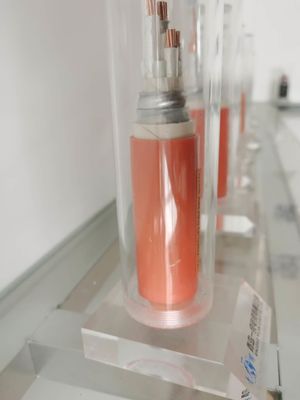

Cáp cách điện bằng đồng trần PVC kết nối với cặp nhiệt điện
Giới thiệu
Nhiệt độ hoạt động cao
Nhiệt độ hoạt động liên tục lên tới 250 ° C và một thời gian ngắn để đạt đến điểm nóng chảy của đồng 1083 ° C.
Hàng rào chống cháy vốn có
Sử dụng áo khoác chống cháy, vật liệu cách nhiệt có độ nén cao sẽ chống lại sự lan truyền của hơi nước, khí gas hoặc ngọn lửa.
độ bền cơ học cao
Rất chắc chắn và có thể chịu được các ứng suất đáng kể như xoắn, uốn cong và làm phẳng.
Linh hoạt
Được ủ hoàn toàn và cực kỳ dễ uốn, dễ vận hành để đi theo các tuyến dây hiện có và hình dạng không đều.
Không lão hóa, tiếp đất tổng thể liên tục, od nhỏ

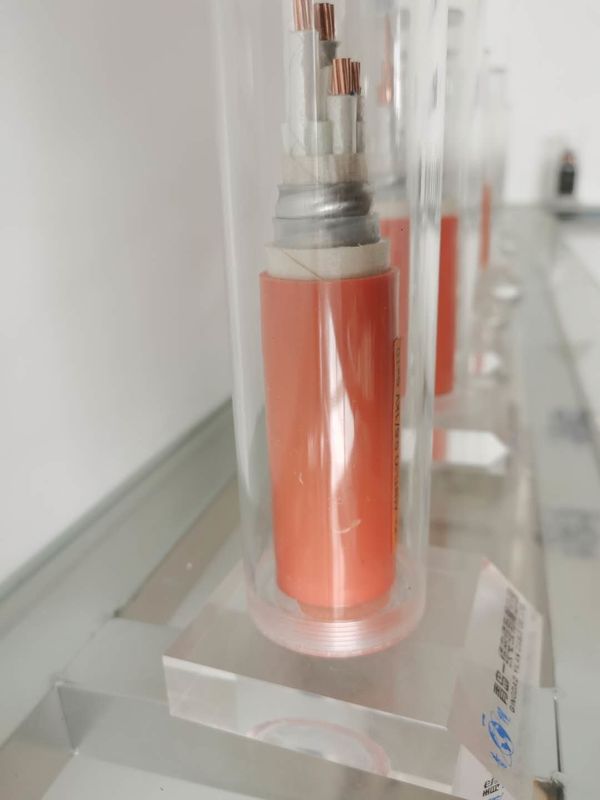

cuộn dây: Đồng chịu mắc kẹt
Cách nhiệt (lớp đầu tiên): băng mica, chất chống cháy
Cách nhiệt (lớp thứ hai): Polyetylen liên kết ngang không chứa halogen (XLPE)
Băng kết dính: băng sợi thủy tinh
Chất độn: Sợi thủy tinh
bọc lõi: băng sợi thủy tinh để chống cháy
Vỏ bọc bên trong: lớp rào cản oxy
Vỏ bọc: Polyolefin nhiệt dẻo không chứa halogen
Nhiệt độ phục vụ: 90°C
tối đa.nhiệt độ dây dẫn: 125°C
Nhiệt độ ngắn mạch: 250°C
Cáp bọc đồng cách điện khoáng chịu nhiệt độ cao
Trên danh nghĩa Đi qua tiết diện |
bên ngoài Đường kính xấp xỉ |
Trọng lượng của cáp xấp xỉ. | sụt áp | nhỏ uốn cong bán kính |
|
một pha | ba giai đoạn | ||||
mm2 | mm | kg/km | V/A.km | V/A.km | mm |
3 x 1,5 | 10.7 | 273.3 | 30.8 | 26.7 | 160,5 |
3 x 2,5 | 11.6 | 319,4 | 18,9 | 16.4 | 174.0 |
3 x 4 | 12,5 | 398.3 | 11.8 | 10.2 | 187,5 |
3 x 6 | 13.7 | 479.9 | 7,9 | 6,81 | 205,5 |
3x10 | 17.3 | 636.1 | 4.7 | 4,05 | 259,5 |
3x16 | 19,5 | 846,8 | 2,94 | 2,55 | 292,5 |
3 x 25 | 22.3 | 1.192,9 | 1,87 | 1,62 | 334,5 |
3 x 35 | 25.2 | 1.518,8 | 1,35 | 1.17 | 378.0 |
3x50 | 28,6 | 1.950,5 | 1,01 | 0,87 | 429.0 |
3 x 70 | 32,7 | 2.629,9 | 0,71 | 0,61 | 490,5 |
3 x 95 | 37.1 | 3.588,8 | 0,52 | 0,454 | 556,5 |
3x120 | 40,9 | 4.379,3 | 0,43 | 0,371 | 613,5 |
3x150 | 45,5 | 5.284,9 | 0,36 | 0,313 | 682,5 |
3x185 | 49,6 | 6.521,5 | 0,30 | 0,265 | 744.0 |
3x240 | 55,5 | 8.378,5 | 0,26 | 0,222 | 832,5 |
3 x 300 | 62,0 | 1.0309,3 | 0,23 | 0,197 | 930.0 |
