Cáp cách điện khoáng chống cháy 450/750V trong các tòa nhà công nghiệp

Cáp cách điện khoáng sản thích hợp để sử dụng trong các tòa nhà công nghiệp, đường dây truyền tải và phân phối tòa nhà dân dụng để chữa cháy và
hệ thống khẩn cấp.

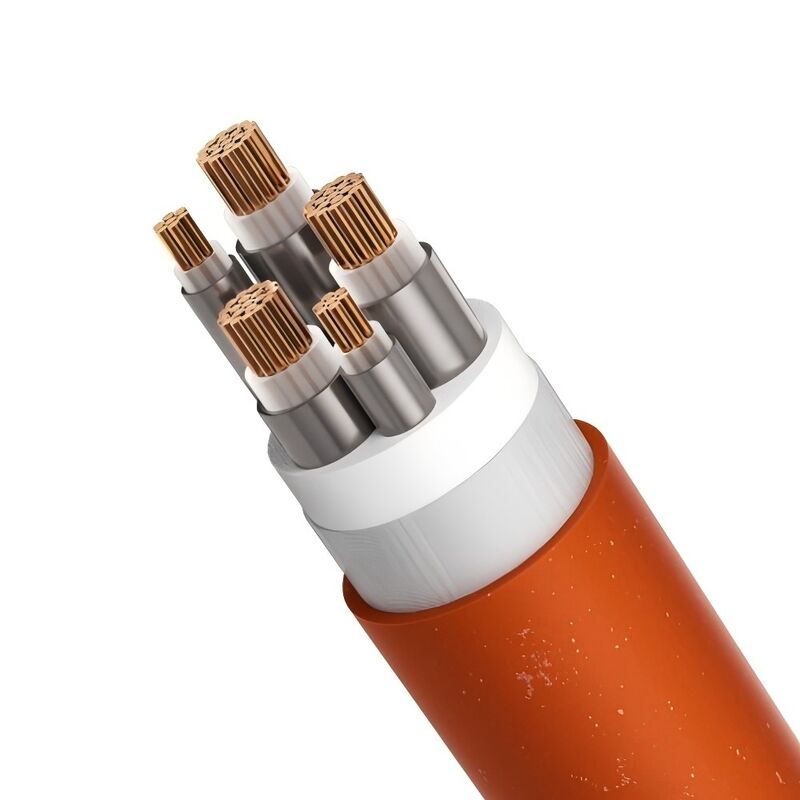

Cấu tạo cáp chống cháy dẻo

1. Dây dẫn cáp: được làm bằng dây đồng bện, có đặc tính uốn thuận lợi

2. Lớp cách nhiệt: sử dụng vật liệu cách điện vô cơ chịu nhiệt độ cao

3. Vỏ đồng: vật liệu đồng, thông qua gia công đặc biệt, có đặc tính uốn thuận lợi.dùng làm dây PE.

4. Vỏ bọc bên ngoài: được làm bằng vật liệu nhựa ít khói, không độc hại, có khả năng chống ăn mòn thuận lợi.

Thông số cáp cách điện khoáng sản

Mô hình cáp chống cháy linh hoạt

YTTW

Y: sê-ri Ký hiệu

T: Nhạc trưởng Cooper

T: Vỏ đồng

W: Vật liệu cách nhiệt vô cơ

Theo tiêu chuẩn quốc gia, dây và cáp chống cháy: thử nghiệm đặc tính của phương pháp thử lửa, Theo GB12666.6 Loại A, cháy trong lửa với nhiệt độ ngọn lửa 950℃ áp dụng điện áp 750V giữa pha và pha và giữa pha và vỏ ngoài, nó có thể chịu được trong 90 phút mà không bị hỏng.

Loại B, bó lửa với nhiệt độ ngọn lửa 750-800°C, điện áp đặt giữa pha với pha và giữa pha với vỏ là 750V nên có thể chịu được trong 90 phút mà không bị sự cố.

2. Theo BS6378, cáp chống cháy linh hoạt đáp ứng các yêu cầu sau:

Loại A 650 ℃ 3h

Lớp B 750 ℃ ​​3h

Lớp C 950 ℃ 3h

Lớp S 950 ℃ 20 phút

1. Đặc tính chống cháy tuyệt vời, xếp hạng chống cháy không chỉ đáp ứng tiêu chuẩn quốc gia GB1266.6: loại A 950 ℃ 90 phút, mà còn đáp ứng tiêu chuẩn Vương quốc Anh BS 187-1994: Loại A 650℃ 3h: loại B 750℃ 3h ;lớp C 950 ℃ 3h trong khi đó, nó cũng có thể chịu được sự phun nước hoặc tác động cơ học;

2. Chiều dài liên tục dài: chiều dài có thể đáp ứng nhu cầu về chiều dài cấp nguồn bất kể cáp đơn lõi hay đa lõi và chiều dài liên tục của mỗi cáp có thể dài tới 1000 m.

3. Diện tích mặt cắt lớn, diện tích mặt cắt của cáp đơn lõi đạt 630 mm2 và cáp đa lõi đạt 70 mm2.

4. Đặc tính mềm dẻo, cáp có thể quấn trên tang cáp với bán kính uốn 6-10D, (D là đường kính ngoài của cáp):

5. Không khói, không độc hại khi đốt, nó sử dụng vật liệu vô cơ (vật liệu không cháy) để cách nhiệt, quá trình đốt cháy của nó sẽ không tạo ra bất kỳ khí độc hại hoặc thứ cấp nào

ô nhiễm nó là một sản phẩm bảo vệ môi trường;

6. Khả năng quá tải cao, cáp không chỉ có khả năng mang dòng điện cao mà còn có khả năng quá tải lớn.Theo các yêu cầu về hệ thống dây điện, nhiệt độ bề mặt của cáp thường là 70 ℃ nếu không chạm vào hoặc không tiếp xúc với vật liệu xây dựng dễ cháy thì nhiệt độ của vỏ cáp có thể tăng lên 105 ℃.Khi gặp tình trạng quá tải, nhiệt độ làm việc lâu dài của cáp chống cháy có thể đạt tới 250 ℃;

7. Đặc tính chống ăn mòn, chống cháy cách điện hữu cơ đôi khi cần ống nhựa hoặc ống hoặc ống sắt, ống nhựa dễ bị hư hỏng và ống sắt dễ bị gỉ hoặc ăn mòn, nhưng cáp chống cháy có vỏ đồng và ống thì cần- ít hơn, bên cạnh đó, vỏ đồng có khả năng chống ăn mòn thuận lợi.

8. Không bị nhiễu điện từ khi đấu dây trong cùng một trục thẳng đứng với dây thông tin và dây điều khiển do có vỏ bọc bằng đồng, cáp chống cháy sẽ không gây nhiễu cho dây hoặc cáp đơn và dây điều khiển;

9. Đốt thiết bị thông thường trong ngọn lửa sẽ làm giảm thiệt hại do hỏa hoạn, dập tắt thiết bị thông thường trong ngọn lửa sẽ làm giảm thiệt hại do hỏa hoạn.Bên cạnh đó, nó đáng tin cậy cho sự an toàn của con người, vì vỏ đồng của nó là một loại dây dẫn tốt, là dây PE được nối đất tốt nhất và bao phủ toàn bộ dây cáp, tuổi thọ lên đến 100 năm;

10. Tuổi thọ dài, khả năng chịu nhiệt độ cao và khả năng chống xuống cấp của vật liệu cách điện vô cơ, tuổi thọ của nó gấp nhiều lần so với cáp cách điện hữu cơ, trong điều kiện làm việc bình thường, tuổi thọ của nó có thể dài bằng các tòa nhà;

11. Vận chuyển và đóng gói cáp chống cháy mềm kể cả phụ kiện lắp đặt cũng đơn giản gần giống như cáp thông thường;

12. Hiệu quả kinh tế thuận lợi, do quy trình sản xuất tiên tiến và lắp đặt đơn giản, chi phí tổng thể của cáp mềm chống cháy thấp hơn nhiều so với cáp cách điện khoáng trong cùng điều kiện.
