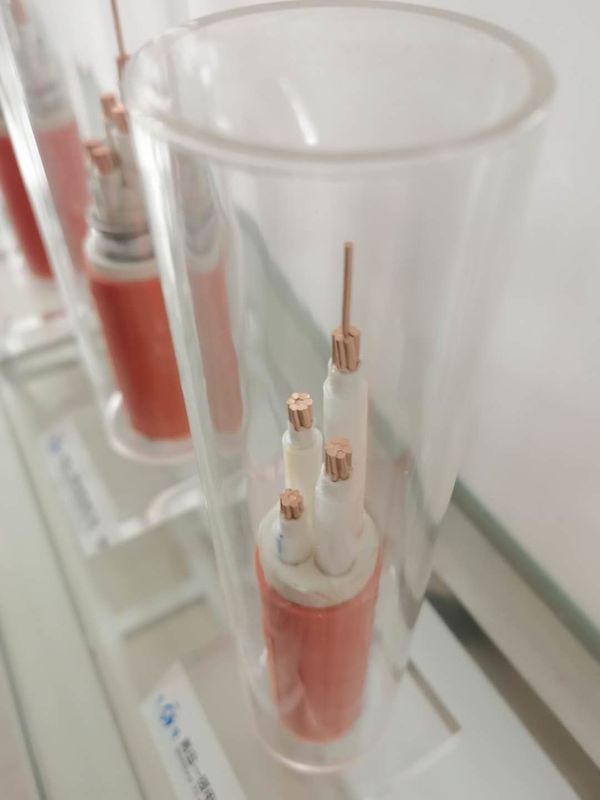

Cáp cách điện khoáng sản được sử dụng trong Tòa nhà, công nghiệp, sân bay, nhà máy điện, cung cấp điện và những thứ khác
phương pháp lựa chọn
1. Trong các trường hợp sau, nên sử dụng cáp khoáng mềm cách điện có vỏ bọc bằng chất dẻo:
Cáp được đặt trong môi trường ăn mòn vỏ đồng.
Cáp được chôn trực tiếp hoặc đặt qua đường ống.
Cáp được đặt trong các không gian phi kỹ thuật của tòa nhà và có yêu cầu về thẩm mỹ.Trường hợp có yêu cầu phòng cháy chữa cháy, nên sử dụng vỏ nhựa không có halogen và ít khói.
Trên danh nghĩa
Đi qua
tiết diện |
bên ngoài
Đường kính
xấp xỉ |
Trọng lượng của cáp xấp xỉ. |
sụt áp |
nhỏ
uốn cong
bán kính |
| một pha |
ba giai đoạn |
| mm2 |
mm |
kg/km |
V/A.km |
V/A.km |
mm |
| 3 x 1,5 |
10.7 |
273.3 |
30.8 |
26.7 |
160,5 |
| 3 x 2,5 |
11.6 |
319,4 |
18,9 |
16.4 |
174.0 |
| 3 x 4 |
12,5 |
398.3 |
11.8 |
10.2 |
187,5 |
| 3 x 6 |
13.7 |
479.9 |
7,9 |
6,81 |
205,5 |
| 3x10 |
17.3 |
636.1 |
4.7 |
4,05 |
259,5 |
| 3x16 |
19,5 |
846,8 |
2,94 |
2,55 |
292,5 |
| 3 x 25 |
22.3 |
1.192,9 |
1,87 |
1,62 |
334,5 |
| 3 x 35 |
25.2 |
1.518,8 |
1,35 |
1.17 |
378.0 |
| 3x50 |
28,6 |
1.950,5 |
1,01 |
0,87 |
429.0 |
| 3 x 70 |
32,7 |
2.629,9 |
0,71 |
0,61 |
490,5 |
| 3 x 95 |
37.1 |
3.588,8 |
0,52 |
0,454 |
556,5 |
| 3x120 |
40,9 |
4.379,3 |
0,43 |
0,371 |
613,5 |
2. Lựa chọn thông số kỹ thuật
Xác định nhiệt độ hoạt động tối đa của cáp theo môi trường đặt cáp, chọn hợp lý dòng cáp tương ứng và xác định thông số kỹ thuật của cáp.
2.1: Có hai loại cáp cách điện khoáng dẻo theo nhiệt độ cáp
Khả năng chịu tải: ở 70°C
Độ khuếch đại ở 105°C
2.2: Khả năng mang dòng của cáp được chọn phải phù hợp với nhiệt độ hoạt động bình thường là 70 0 C trong các điều kiện lắp đặt sau:
Làm sạch các đường dọc theo tường, giá đỡ, mái nhà và cầu.
Nó được định tuyến cùng với các loại cáp khác trong cùng cầu, trục, rãnh cáp và hầm cáp.
Những nơi khác mà nhiệt độ của vỏ cáp quá cao có thể gây thương tích cá nhân hoặc hư hỏng thiết bị.
2.3: Đặt cáp trong cầu, hào cáp và nơi máy không người trực đeo ống.Khả năng mang dòng điện có thể được chọn theo nhiệt độ hoạt động bình thường 105 0 C
.2.4: Các thông số kỹ thuật của cáp cách điện bằng khoáng chất linh hoạt phải được xác định một cách hợp lý theo chiều dài thực tế của đường dây và chiều dài giao hàng của cáp.
