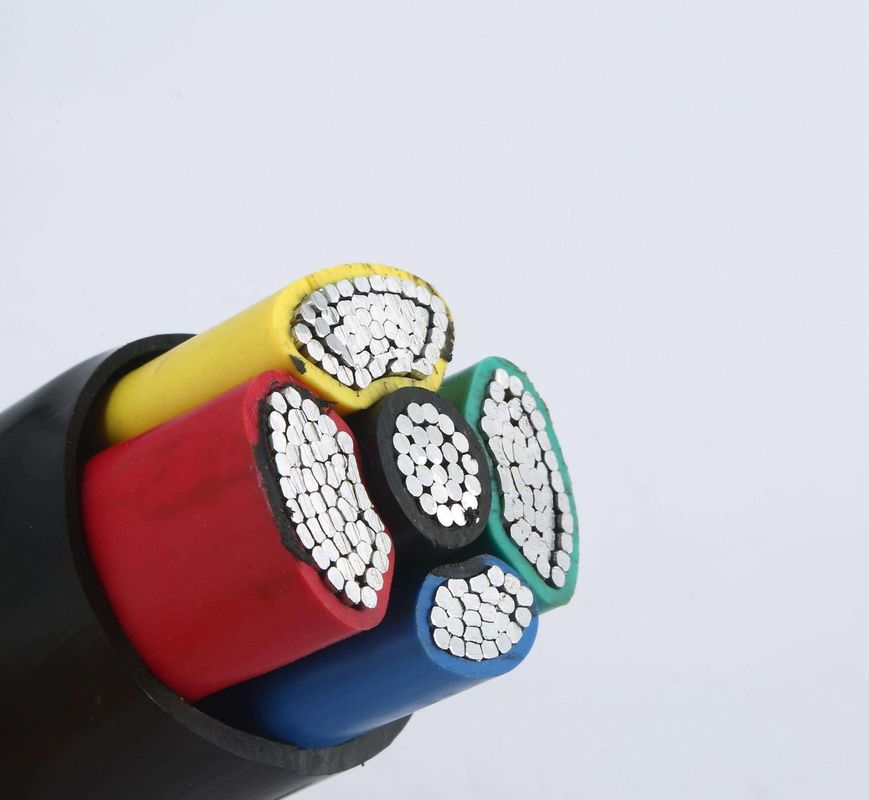

Cáp điện cách điện 5 lõi 25 Mm2 Pe Xlpe
Số bài viết: YJLV
Điện áp định mức :0,6 / 1 KV
Tiêu chuẩn: GB / T 12706.1-2008, IEC 60502-2004
Sản phẩm này thích hợp để truyền tải và phân phối điện dưới điện áp định mức AC 0,6 / 1kv và đường dây tần số hoạt động 50Hz.
Đánh giá điện áp cho XLPE Dây cáp điện | Số x Tiết diện danh nghĩa của dây dẫn Số x mm2 | |||||||
1 lõi | 2 lõi | 3 lõi | 3 + 1 lõi | 4 điểm | 3 + 2 lõi | 4 + 1 lõi | 5 lõi | |
0,6 / 1 kV | 1x4 mm2 | 2x4 mm2 | 3x4 mm2 | 3x4 mm2 + 1x2.5mm2 | 4x4 mm2 | 3x4 mm2 + 2x2,5mm2 | 4x4 mm2 + 1x2,5mm2 | 5x2,5 mm2 |
1x6 mm2 | 2x6 mm2 | 3x6 mm2 | 3x6 mm2 + 1x4 mm2 | 4x6 mm2 | 3x6 mm2 + 2x4 mm2 | 4x6 mm2 + 1x4 mm2 | 5x4 mm2 | |
1x10 mm2 | 2x10 mm2 | 3x10 mm2 | 3x10 mm2 + 1x6 mm2 | 4x10 mm2 | 3x10 mm2 + 2x6 mm2 | 4x10 mm2 + 1x6 mm2 | 5x6 mm2 | |
1x16 mm2 | 2x16 mm2 | 3x16mm2 | 3x16 mm2 + 1x10 mm2 | 4x16 mm2 | 3x16 mm2 + 2x10 mm2 | 4x16 mm2 + 1x10 mm2 | 5x10 mm2 | |
1x 25 mm2 | 2 x 25 mm2 | 3x 25 mm2 | 3x25 mm2 + 1x16mm2 | 4x25 mm2 | 3x25 mm2 + 2x16mm2 | 4x25 mm2 + 1x16mm2 | 5x16 mm2 | |
1x35 mm2 | 2x35 mm2 | 3x 35 mm2 | 3x35 mm2 + 1x16mm2 | 4x35 mm2 | 3x35 mm2 + 2x16mm2 | 4x35 mm2 + 1x16mm2 | 5x25 mm2 | |
1x50 mm2 | 2x50 mm2 | 3x 50 mm2 | 3x50 mm2 + 1x25mm2 | 4x50 mm2 | 3x50 mm2 + 2x25mm2 | 4x50 mm2 + 1x25mm2 | 5x35 mm2 | |
1x70 mm2 | 2x70 mm2 | 3x 70 mm2 | 3x70 mm2 + 1x35mm2 | 4x70 mm2 | 3x70 mm2 + 2x35mm2 | 4x70 mm2 + 1x35mm2 | 5x50 mm2 | |
1x95 mm2 | 2x95 mm2 | 3x 95 mm2 | 3x95 mm2 + 1x50mm2 | 4x95 mm2 | 3x95 mm2 + 2x50mm2 | 4x95 mm2 + 1x50mm2 | 5x70 mm2 | |
1x120 mm2 | 2x120 mm2 | 3x 120 mm2 | 3x120mm2 + 1x70mm2 | 4x120 mm2 | 3x120mm2 + 2x70mm2 | 4x120mm2 + 1x70mm2 | 5x95 mm2 | |
1x150 mm2 | 2x150 mm2 | 3x 150 mm2 | 3x150mm2 + 1x70mm2 | 4x150 mm2 | 3x150mm2 + 2x70mm2 | 4x150mm2 + 1x70mm2 | ||
1x185 mm2 | 2x185 mm2 | 3x 185 mm2 | 3x185mm2 + 1x95mm2 | 4x185 mm2 | 3x185mm2 + 2x95mm2 | 4x185mm2 + 1x95mm2 | ||
1x240 mm2 | 3x 240 mm2 | 3x240mm2 + 1x120mm2 | 4x240 mm2 | 3x240mm2 + 2x120mm2 | 4x240mm2 + 1x120mm2 | |||
1x300 mm2 | 3x 300 mm2 | 3x300mm2 + 1x150mm2 | 4x300 mm2 | 3x300mm2 + 2x150mm2 | 4x300mm2 + 1x150mm2 | |||
1x400 mm2 | ||||||||
1x500 mm2 |
Các loại cáp điện khác
Cách điện bằng polyethylene hoặc PVC liên kết ngang, vỏ bọc bên ngoài PVC hoặc polyethylene, cáp / cáp điện có bọc thép hoặc không bọc thép STA Cáp điện lõi đồng
Kiểu: VV, YJV, VV22, YJV22, VV23, YJV23, NH-VV2 2
Số lõi: lõi đơn, 2 lõi, 3 lõi, 4 lõi, 5 lõi
Phạm vi sản xuất: 1.5mm2, 2.5mm2, 4mm2, 6mm, 10mm2, 16mm2, 25mm2, 35mm2, 50mm2, 70mm2, 95mm2, 120mm2, 150mm2, 185mm2, 204mm2, 3504mm2, 630mm2
Điện áp liên quan: 300 / 300v, 300 / 500v, 450 / 750v, 0,6 / 1kV
Các ứng dụng
Sản phẩm này thích hợp cho việc truyền tải và phân phối điện dưới điện áp định mức AC 0,6 / 1kv, tần số hoạt động đường dây 50Hz.
Cáp điện hạ thế được sử dụng để truyền tải và phân phối điện năng trong hệ thống truyền tải và phân phối điện 1kV.Được sử dụng rộng rãi trong năng lượng điện, khai thác mỏ, xây dựng, luyện kim, hóa dầu, thông tin liên lạc và các lĩnh vực khác, thay thế hoàn toàn cáp điện cách điện bằng giấy tẩm dầu.
Cáp điện cách điện bằng polyethylene liên kết ngang Cáp điện cách điện bằng polyethylene liên kết ngang có nhiều ưu điểm hơn so với cáp cách điện bằng giấy và PVC.Cáp polyethylene liên kết chéo có ưu điểm là độ bền điện cao, độ bền cơ học, khả năng chống lão hóa cao, chống chịu ứng suất môi trường, chống ăn mòn hóa học, cấu tạo đơn giản, dễ sử dụng và nhiệt độ làm việc lâu dài cao.Nó có thể được đặt mà không có giới hạn gốc.
Ưu điểm của cáp polyethylene liên kết ngang
cáp polyethylene liên kết chéo có nhiệt độ hoạt động lâu dài cao hơn và đánh giá dòng điện cao hơn.Trong cùng điều kiện môi trường, cáp polyetylen liên kết ngang có thể giảm kích thước 1 hoặc 2 bậc (tiết diện thông thường) so với cáp PVC.Những điều này không chỉ nâng cao chất lượng và hiệu suất của sản phẩm mà còn giảm chi phí sản xuất cáp.Cáp bọc thép
