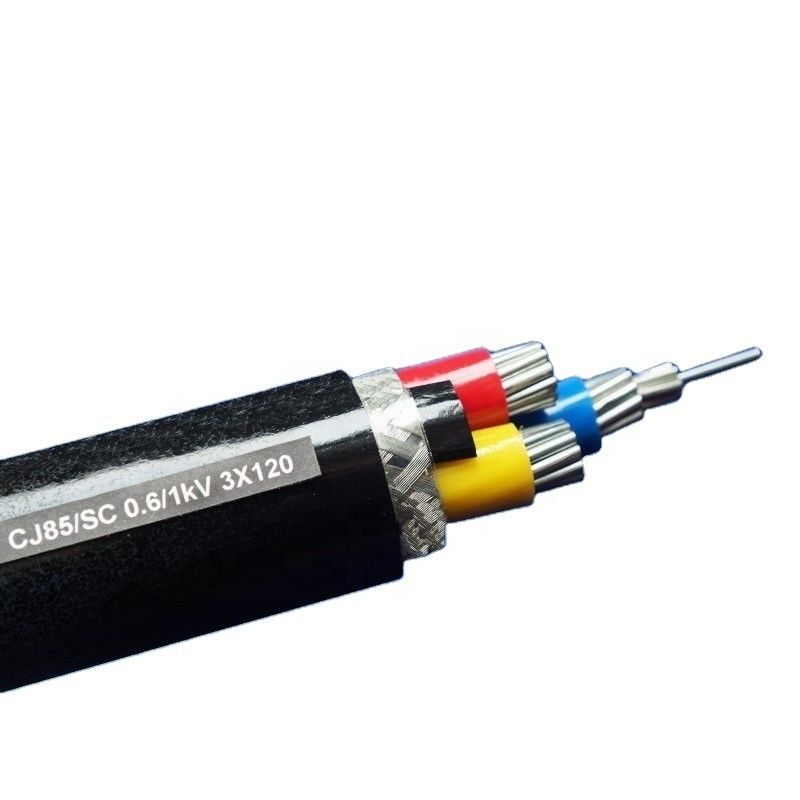

Cáp điện ngầm bọc thép XLPE 0,6 / 1KV 4 lõi 95mm
1. Tiêu chuẩn
IEC 60502, 60228, 60332, 60331
DIN VDE 0276-620
HD 620 S1: 1996
DIN EN 60228 lớp 2 (kết cấu)
2. Ứng dụng
Cáp này được sử dụng cho các cài đặt cố định, chẳng hạn như mạng phân tán hoặc lắp đặt công nghiệp.Nó có thể được cài đặt trongống dẫn cáp, rãnh hoặc chôn trực tiếp trong đất.
3. Mô tả sản phẩm
1) Điện áp định mức: 0,6 / 1KV 3,6 / 6KV 6,5 / 11KV, 11KV, 33KV, 66KV, 132KV
2) Tối đanhiệt độ làm việc: 90 ° c
3) Tối đanhiệt độ trong quá trình ngắn mạch (≤5S): 250 ° c
4) Người dẫn: lớp 1, 2 đồng hoặc nhôm
5) Diện tích mặt cắt: 25 - 630mm2
6) Cách nhiệt: XLPE
7) Số lõi: 1, 3
8) Áo giáp: dây thép hoặc băng thép cho cáp 3 lõi và vật liệu phi từ tính cho lõi đơn
9) Vỏ bọc ngoài: PVC
10 phút.bán kính luống: Bán kính cáp gấp 15 lần đối với cáp đơn lõi và 12 lần đối với cáp đa lõi
11) Tối đađiện trở DC của dây dẫn ở 20 ° c:
Đánh giá điện áp cho XLPE Dây cáp điện | Số x Tiết diện danh nghĩa của dây dẫn Số x mm2 | |||||||
1 lõi | 2 lõi | 3 lõi | 3 + 1 lõi | 4 điểm | 3 + 2 lõi | 4 + 1 lõi | 5 lõi | |
0,6 / 1 kV | 1x4 mm2 | 2x4 mm2 | 3x4 mm2 | 3x4 mm2 + 1x2.5mm2 | 4x4 mm2 | 3x4 mm2 + 2x2,5mm2 | 4x4 mm2 + 1x2,5mm2 | 5x2,5 mm2 |
1x6 mm2 | 2x6 mm2 | 3x6 mm2 | 3x6 mm2 + 1x4 mm2 | 4x6 mm2 | 3x6 mm2 + 2x4 mm2 | 4x6 mm2 + 1x4 mm2 | 5x4 mm2 | |
1x10 mm2 | 2x10 mm2 | 3x10 mm2 | 3x10 mm2 + 1x6 mm2 | 4x10 mm2 | 3x10 mm2 + 2x6 mm2 | 4x10 mm2 + 1x6 mm2 | 5x6 mm2 | |
1x16 mm2 | 2x16 mm2 | 3x16mm2 | 3x16 mm2 + 1x10 mm2 | 4x16 mm2 | 3x16 mm2 + 2x10 mm2 | 4x16 mm2 + 1x10 mm2 | 5x10 mm2 | |
1x 25 mm2 | 2 x 25 mm2 | 3x 25 mm2 | 3x25 mm2 + 1x16mm2 | 4x25 mm2 | 3x25 mm2 + 2x16mm2 | 4x25 mm2 + 1x16mm2 | 5x16 mm2 | |
1x35 mm2 | 2x35 mm2 | 3x 35 mm2 | 3x35 mm2 + 1x16mm2 | 4x35 mm2 | 3x35 mm2 + 2x16mm2 | 4x35 mm2 + 1x16mm2 | 5x25 mm2 | |
1x50 mm2 | 2x50 mm2 | 3x 50 mm2 | 3x50 mm2 + 1x25mm2 | 4x50 mm2 | 3x50 mm2 + 2x25mm2 | 4x50 mm2 + 1x25mm2 | 5x35 mm2 | |
1x70 mm2 | 2x70 mm2 | 3x 70 mm2 | 3x70 mm2 + 1x35mm2 | 4x70 mm2 | 3x70 mm2 + 2x35mm2 | 4x70 mm2 + 1x35mm2 | 5x50 mm2 | |
1x95 mm2 | 2x95 mm2 | 3x 95 mm2 | 3x95 mm2 + 1x50mm2 | 4x95 mm2 | 3x95 mm2 + 2x50mm2 | 4x95 mm2 + 1x50mm2 | 5x70 mm2 | |
1x120 mm2 | 2x120 mm2 | 3x 120 mm2 | 3x120mm2 + 1x70mm2 | 4x120 mm2 | 3x120mm2 + 2x70mm2 | 4x120mm2 + 1x70mm2 | 5x95 mm2 | |
1x150 mm2 | 2x150 mm2 | 3x 150 mm2 | 3x150mm2 + 1x70mm2 | 4x150 mm2 | 3x150mm2 + 2x70mm2 | 4x150mm2 + 1x70mm2 | ||
1x185 mm2 | 2x185 mm2 | 3x 185 mm2 | 3x185mm2 + 1x95mm2 | 4x185 mm2 | 3x185mm2 + 2x95mm2 | 4x185mm2 + 1x95mm2 | ||
1x240 mm2 | 3x 240 mm2 | 3x240mm2 + 1x120mm2 | 4x240 mm2 | 3x240mm2 + 2x120mm2 | 4x240mm2 + 1x120mm2 | |||
1x300 mm2 | 3x 300 mm2 | 3x300mm2 + 1x150mm2 | 4x300 mm2 | 3x300mm2 + 2x150mm2 | 4x300mm2 + 1x150mm2 | |||
1x400 mm2 | ||||||||
1x500 mm2 |
Ưu điểm của cáp XLPE:
Cáp XLPE có nhiệt độ làm việc lâu dài cao hơn và dòng điện định mức lớn hơn, và trong cùng một môi trường, kích thước (tiết diện thông thường) của cáp XLPE có thể nhỏ hơn 1 hoặc 2 so với cáp PVC.Những điều này không chỉ nâng cao chất lượng và hiệu suất của sản phẩm mà còn giảm chi phí sản xuất của cáp.Cáp thép bọc thép cho cáp bọc thép có thể nâng cao các đặc tính cơ học của cáp, và cáp có thể chịu được áp lực cơ học bên ngoài.
Áo giáp đai thép / áo giáp lá thép, áo giáp dây thép / áo giáp dây thép / SWA.Cáp thép bọc thép kiểu: VV22, VV23, VLV22, VLV23, YJ V22, YJV23, YJLV22, YJLV23, ZR-VV22, NH-VV2 2, WDZ-YJV22, WDZ-YJV23, WDZ-YJY22
