Cáp cách điện XLPE
>
|
| Nguồn gốc | Trung Quốc |
| Hàng hiệu | HOLD-ONE |
| Chứng nhận | CE/IEC/KEMA/VDE |

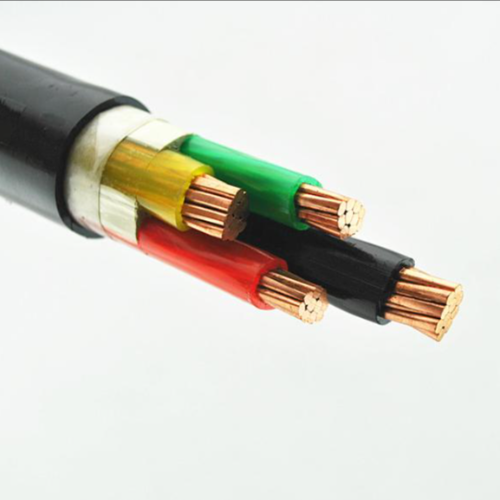

3 lõi MV XLPE dây điện dây dẫn đồng cho các nhà máy công nghiệp
Ứng dụng
Được sử dụng trong các trạm biến áp, các khối chuyển mạch, trong các nhà máy điện và các nhà máy công nghiệp.trong các kênh cáp, trong nước, trong điều kiện mà các cáp không bị phơi nhiễm với căng thẳng cơ học và căng thẳng kéo nặng hơn.
Tiêu chuẩn
Quốc tế: IEC 60502-2, IEC 60228
Trung Quốc: GB/T 12706.2-2008
Các tiêu chuẩn khác như:BS,DIN và ICEA theo yêu cầu
Xây dựng
1..... đồng trần trần
2..... lớp bên trong của vật liệu bán dẫn
3..... cách điện lõi của polyethylene liên kết chéo
4..... lớp bên ngoài của vật liệu bán dẫn
5..... băng bán dẫn
6..... màn hình bằng dây đồng hoặc băng
7..... Các loại chất lấp, dải, hoặc giấy
8..... Vải không dệt Vải băng bọc hoặc chất chống cháy
9.... Toàn bộ vỏ: polyvinylchloride (PVC) hoặc FR-PVC, PE, LSOH
Đặc điểm vật lý và điện
| Số lõi x | Khép kín | Lớp vỏ | Ø bên ngoài | trọng lượng | Điểm số hiện tại trong không khí 30 °C | Lượng hiện tại chôn 20 °C | |
| chéo giây. | độ dày | độ dày | khoảng. | khoảng. | |||
| Đặt tên | |||||||
| Giai đoạn | Trực tuyến | giá trị | |||||
| mm2 | mm | mm | mm | mm | kg / km | A | A |
| 3 x 4 + 1 x 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3×6+1×4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
MV ((6 đến 35kv) Thông tin chi tiết về cáp điện
YJ: Khép kín XLPE
V: Vỏ PVC
32: Vòng giáp thép
22: Bọc thép băng 3 lõi
72: Bọc thép bằng dây nhôm
62: Bọc thép không gỉ
ZR: Chống cháy
Sản phẩm này có thể áp dụng cho đường truyền và phân phối điện với điện áp định lượng AC ((U0/U) của hệ thống 3.6/6kV-26/36kV. Nó được định tuyến trong không khí (khung cầu cáp, hỗ trợ tường trong nhà,và khay) và đất ((chúng chôn trực tiếp, hầm cáp, ống vv) tương ứng theo sự khác biệt của cấu trúc lớp bảo vệ.
