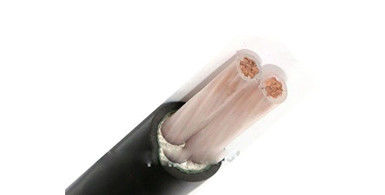

Cáp ngầm chống cháy XLPE / Cáp cách điện khoáng sản XLPE
Xây dựng
Hướng dẫn: Hướng dẫn đồng nhỏ gọn, Cl.2 theo IEC 60228
Độ cách nhiệt: XLPE ((cross-linked polyethylene) với 90 OC
Vỏ: PVC hoặc FR-PVC loại ST2 đến IEC 60502, màu đen
Ứng dụng
Để đặt trong nhà và ngoài trời. Có thể chịu được lực kéo nhất định trong quá trình lắp đặt, nhưng không phải lực cơ học bên ngoài. Không cho phép đặt cáp lõi duy nhất trong ống từ.
Đặc điểm vật lý và điện
| Số lõi x | Khép kín | Lớp vỏ | Ø bên ngoài | trọng lượng | Điểm số hiện tại trong không khí 30 °C | Lượng hiện tại chôn 20 °C | |
| chéo giây. | độ dày | độ dày | khoảng. | khoảng. | |||
| Đặt tên | |||||||
| Giai đoạn | Trực tuyến | giá trị | |||||
| mm2 | mm | mm | mm | mm | kg / km | A | A |
| 3 x 4 + 1 x 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3×6+1×4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
Tiêu chuẩn
Quốc tế: IEC 60502-1, IEC 60228,
Trung Quốc: GB/T 12706, (GB/T 18380-3 chỉ dành cho ZR-YJV)
Các tiêu chuẩn khác như BS,DIN và ICEA theo yêu cầu
Dữ liệu kỹ thuật
Điện áp định số:0.6/1kV
Nhiệt độ dẫn tối đa: dưới bình thường (90OC), khẩn cấp (130OC) hoặc kết nối ngắn không quá 5 s (250 °C).
Nhiệt độ môi trường tối thiểu 0OC, sau khi lắp đặt và chỉ khi cáp ở vị trí cố định
Tối thiểu. bán kính uốn cong: 20 x cáp O.D cho một lõi
15 x cáp O.D cho đa lõi
Giấy chứng nhận
CE, RoHS, , KEMA và nhiều người khác theo yêu cầu
Hàng hóa: MOQ: 200m
Điều khoản thanh toán: 30% T/T trước khi sản xuất, 70% T/T trước khi giao hàng
Bao bì:
