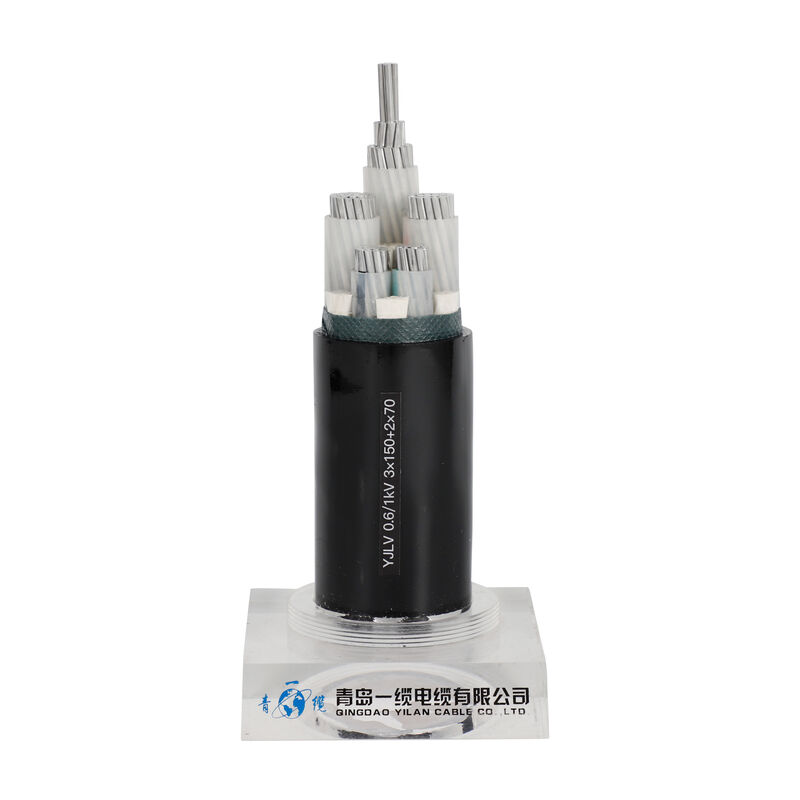

Cáp điện cao áp bọc thép ba lõi
1.Tính năng và công dụng của sản phẩm:
Cáp điện cách điện bằng polyethylene liên kết ngang có các đặc điểm là độ bền cơ học cao, khả năng chịu ứng suất môi trường mạnh, hiệu suất điện tuyệt vời và khả năng chống dòng điện mạnh.
Ăn mòn hóa học.Ngoài ra, sản phẩm nhẹ và đơn giản dễ sử dụng.Sản phẩm này phù hợp với hệ thống truyền tải và phân phối điện áp định mức 0,6 / 1kv.
Nó có các đặc điểm chính của cáp chống cháy.Các dây cáp không dễ bắt lửa hoặc tiếp tục cháy trong một phạm vi nhất định.Nó phù hợp cho các trạm điện, tàu điện ngầm, đường hầm, các tòa nhà cao tầng và quy mô lớn
Cáp phân bố dày đặc trong các xí nghiệp công nghiệp và khai thác mỏ, mỏ dầu, mỏ than và những nơi khác.
2.Đặc điểm vật lý và điện
Số điểm x | Vật liệu cách nhiệt | Vỏ bọc | Bên ngoài Ø | cân nặng | Xếp hạng hiện tại trong không khí 30 ℃ | Xếp hạng hiện tại bị chôn vùi 20 ℃ | |
giây chéo. | độ dày | độ dày | xấp xỉ | xấp xỉ | |||
Trên danh nghĩa | |||||||
Giai đoạn | Trung tính | giá trị | |||||
mm² | mm | mm | mm | mm | kg / km | A | A |
3 × 4 + 1 × 2,5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0,7 | 0,7 | 1,8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 |
164 |
3.Phạm vi ứng dụng:
1. Đặc điểm hoạt động:
Nhiệt độ làm việc dây dẫn tối đa: 90 ° C
Trong thời gian ngắn mạch (dưới 5 giây), nhiệt độ tối đa của ruột dẫn cáp không được vượt quá 250 ° C.Khi đặt cáp, nhiệt độ môi trường không được thấp hơn 0 ° C.
2. Bán kính uốn của cáp:
Cáp lõi đơn: cáp không bọc thép 20D, cáp bọc thép 15D
Cáp lõi: cáp không bọc thép 15D, cáp bọc thép 12D.
Ghi chú: D đại diện cho đường kính ngoài thực tế của cáp
