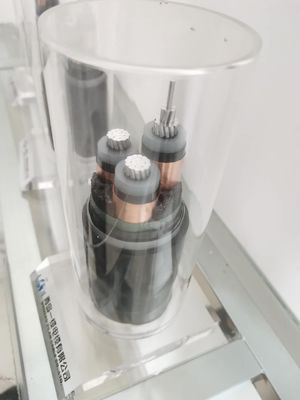

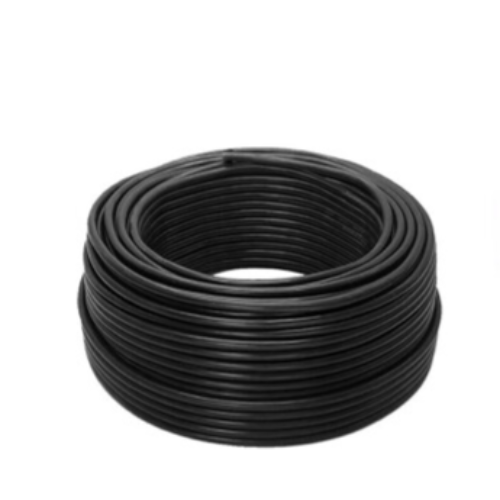

Cáp điện bọc thép bọc thép cách điện XLPE 0,6 / 1KV 50mm
1.Tiêu chuẩn
Các sản phẩm được sản xuất theo GB12706, IEC60502 và BS6346, VDE, AS / NZS, UL và các tiêu chuẩn khác hoặc theo yêu cầu của khách hàng.
2.sử dụng:
Sản phẩm này thích hợp cho đường dây phân phối hoặc lắp đặt cố định với điện áp tần số nguồn danh định không quá 15Kv và AC 50Hz.
3.Đặc điểm vật lý và điện
Số điểm x | Vật liệu cách nhiệt | Vỏ bọc | Bên ngoài Ø | cân nặng | Xếp hạng hiện tại trong không khí 30 ℃ | Xếp hạng hiện tại bị chôn vùi 20 ℃ | |
giây chéo. | độ dày | độ dày | xấp xỉ | xấp xỉ | |||
Trên danh nghĩa | |||||||
Giai đoạn | Trung tính | giá trị | |||||
mm² | mm | mm | mm | mm | kg / km | A | A |
3 × 4 + 1 × 2,5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0,7 | 0,7 | 1,8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 |
164 |
4 .Phạm vi ứng dụng:
1. Đặc điểm hoạt động:
Nhiệt độ làm việc dây dẫn tối đa: 90 ° C
Trong thời gian ngắn mạch (dưới 5 giây), nhiệt độ tối đa của ruột dẫn cáp không được vượt quá 250 ° C.Khi đặt cáp, nhiệt độ môi trường không được thấp hơn 0 ° C.
2. Bán kính uốn của cáp:
Cáp lõi đơn: cáp không bọc thép 20D, cáp bọc thép 15D
Cáp lõi: cáp không bọc thép 15D, cáp bọc thép 12D.
Ghi chú: D đại diện cho đường kính ngoài thực tế của cáp
