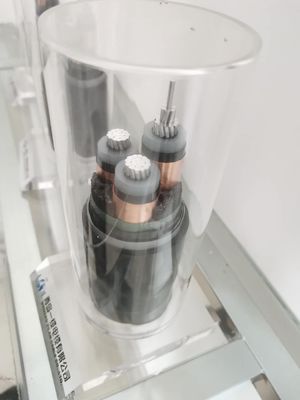

Xlpe cách điện PVC băng thép bọc thép dây cáp điện bọc thép
1. Tiêu chuẩn cáp XLPE:
Theo GB12706 (tương đương với IEC60502), nó cũng có thể được thực hiện theo tiêu chuẩn ASTM, BS, DIN và AS / NZS hoặc các yêu cầu khác.
2. Điện áp định mức của cáp XLPE:
0,6 / 1KV 6 / 10KV;8,7 / 15KV;12 / 20KV;18 / 20KV;21 / 35KV;6 / 35KV
3.Đặc điểm vật lý và điện
| Số điểm x | Vật liệu cách nhiệt | Vỏ bọc | Bên ngoài Ø | cân nặng | Xếp hạng hiện tại trong không khí 30 ℃ | Xếp hạng hiện tại bị chôn vùi 20 ℃ | |
| giây chéo. | độ dày | độ dày | xấp xỉ | xấp xỉ | |||
| Trên danh nghĩa | |||||||
| Giai đoạn | Trung tính | giá trị | |||||
| mm² | mm | mm | mm | mm | kg / km | A | A |
| 3 × 4 + 1 × 2,5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0,7 | 0,7 | 1,8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 |
164 |

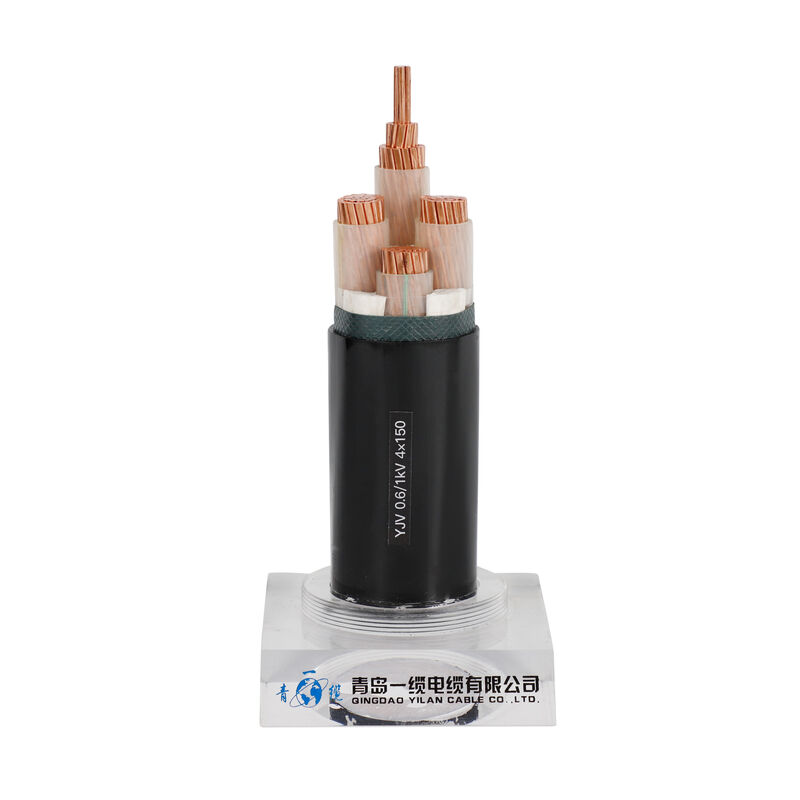

4. Cấu trúc của cáp XLPE:
Dây dẫn: đồng hoặc nhôm
Cách điện: XLPE
Vỏ bên trong: PVC hoặc PE
Áo giáp: dải thép mạ kẽm, dây thép mạ kẽm
Vỏ ngoài: PVC hoặc PE
STT Số tiết diện của cáp: 1 lõi (lõi đơn), 2 lõi (lõi kép), 3 lõi, 4 lõi (4 lõi có diện tích mặt cắt ngang bằng nhau hoặc 3 diện tích mặt cắt ngang bằng nhau + 1 lõi trung tính nhỏ diện tích mặt cắt ngang), 5 Lõi (5 3 lõi diện tích mặt cắt ngang bằng nhau + 2 lõi trung tính diện tích nhỏ hoặc 4 lõi trung tính tiết diện bằng nhau + 1 lõi trung tính diện tích nhỏ. Chúng tôi cung cấp loại có bọc thép và không bọc thép cho các loại cáp trên.
Nó cũng có thể được thực hiện theo yêu cầu của khách hàng.
5.Lợi thế:
Một loại.Tính chất điện và cơ học tuyệt vời
b.Khả năng chống ăn mòn hóa học và lão hóa nhiệt, ứng suất môi trường và chống cháy tốt nhất
C. Cấu trúc đơn giản, dễ sử dụng
d.Giảm chi phí
Sản phẩm của chúng tôi được bán trên toàn thế giới. Bạn có thể yên tâm về toàn bộ quá trình sản xuất sản phẩm của chúng tôi.
