| MOQ: | Thỏa thuận |
| giá bán: | negotiable |
| standard packaging: | Trống sắt hoặc trống gỗ nguyên tấm |
| Delivery period: | 8-15 ngày |
| payment method: | L / C, T / T |
| Supply Capacity: | 100km mỗi tháng |

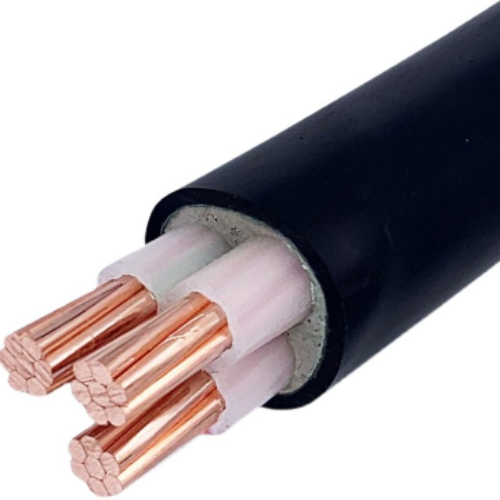

Cáp trung thế Cáp điện không bọc thép cách điện XLPE
Các ứng dụng cáp trung thế cách điện XLPE:
Cáp trung thế (cáp MV) có cách điện XLPE được sử dụng để truyền tải và phân phối điện năng trong hệ thống truyền tải và phân phối điện từ 35kV trở xuống.Nó được sử dụng rộng rãi trong các lĩnh vực điện lực, xây dựng, khai thác mỏ, luyện kim, hóa dầu và truyền thông, và thay thế hoàn toàn cáp điện cách điện bằng giấy ngâm trong dầu.►Đặc điểm 1. Điện áp định mức U0 / U (Um) của cáp: 3.6 / 6 (7.2) -6/6 (7.2) -6/10 (12) -8.7 / 10 (12) -8.7 / 15 (17.5) - 12/20 (24) -18/30 (36) -21/35 (40,5) -26/35 (40,5) kV.
2. Nhiệt độ làm việc tối đa cho phép của ruột dẫn khi làm việc lâu dài là 90 độ.
3. Khi ngắn mạch (dài hạn nhất không quá 5 giây).Nhiệt độ tối đa của dây dẫn không vượt quá 250 độ.
4. Không có hạn chế rơi ngang khi đặt cáp.Nhiệt độ môi trường trong quá trình đẻ không được thấp hơn 0. Nếu không, nên làm nóng trước.
5. Đặc tính điện tuyệt vời, kháng hóa chất.
6. Khi đẻ, chúng có thể chịu được lực kéo thích hợp.Chúng có thể chịu được lực kéo bên ngoài.Để lại ít khói và không có halogen sau khi đốt.Trì hoãn việc đốt cháy cáp.
Đặc điểm vật lý và điện
| Số điểm x | Vật liệu cách nhiệt | Vỏ bọc | Bên ngoài Ø | cân nặng | Xếp hạng hiện tại trong không khí 30 ℃ | Xếp hạng hiện tại bị chôn vùi 20 ℃ | |
| giây chéo. | độ dày | độ dày | xấp xỉ | xấp xỉ | |||
| Trên danh nghĩa | |||||||
| Giai đoạn | Trung tính | giá trị | |||||
| mm² | mm | mm | mm | mm | kg / km | A | A |
| 3 × 4 + 1 × 2,5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0,7 | 0,7 | 1,8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 |
164 |
Xây dựng
Dây dẫn: Đồng hoặc nhôm
Hình dạng dây dẫn: Vòng tròn mắc kẹt hoặc dây quấn tròn
Hình dạng xuất hiện: Hình tròn
Cách điện: XLPE
Loại áo giáp: STA (Thép bọc thép), SWA (Thép bọc thép), AWA (Thép bọc thép)
Vật liệu vỏ bọc: PVC hoặc Polyethylene
|
|
