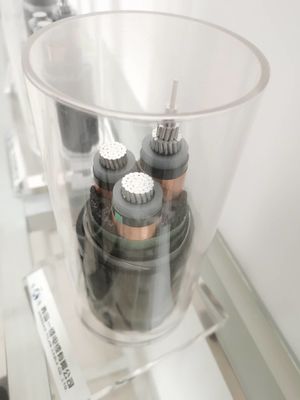

Cáp điện lõi đơn / ba lõi 16-300mm²
Dây cáp điện:
Cáp điện 16-300 mm2, dùng làm đường dây phân phối và truyền tải điện có điện áp định mức 0,6 / 1kV.
Thích hợp để chôn dưới đất, đặt giếng và dưới nước.Có khả năng chịu lực căng trục nhất định.
Đặc điểm vật lý và điện
Số điểm x | Vật liệu cách nhiệt | Vỏ bọc | Bên ngoài Ø | cân nặng | Xếp hạng hiện tại trong không khí 30 ℃ | Xếp hạng hiện tại bị chôn vùi 20 ℃ | |
giây chéo. | độ dày | độ dày | xấp xỉ | xấp xỉ | |||
Trên danh nghĩa | |||||||
Giai đoạn | Trung tính | giá trị | |||||
mm² | mm | mm | mm | mm | kg / km | A | A |
3 × 4 + 1 × 2,5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0,7 | 0,7 | 1,8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 |
164 |
Tiêu chuẩn áp dụng:
Chúng tôi có thể sản xuất theo tiêu chuẩn IEC60502-1, BS 5467, ICEA S-95-658, CSA C22.2, NFC 33-210 / NFC 32-322, AS-NZS 5000.1 và các tiêu chuẩn khác.
Đặc tính:
1. Điện áp định mức: 0,6 / 1KV

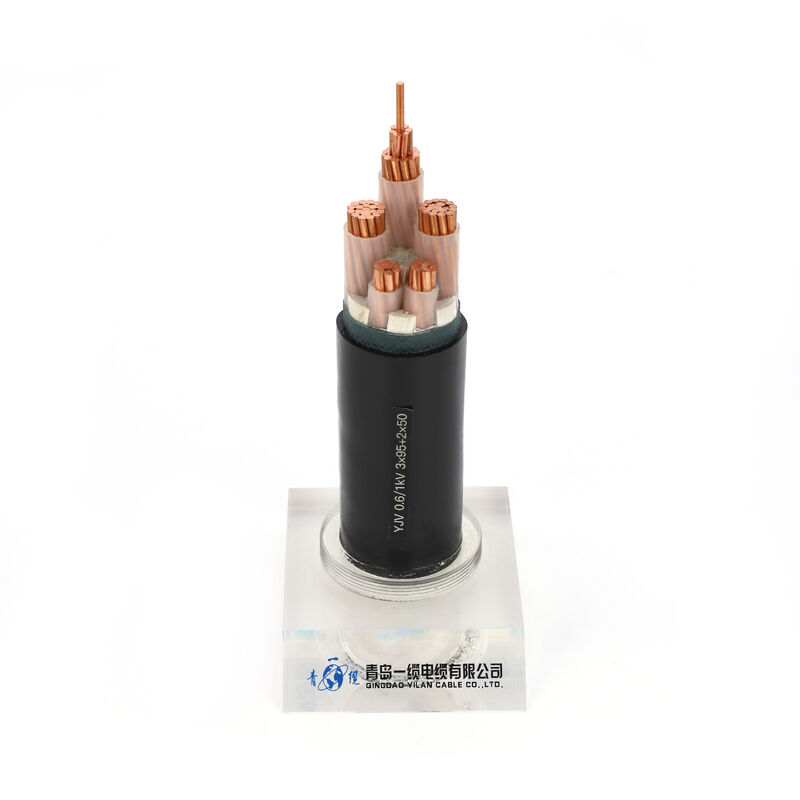

2. Số lõi cáp: 1 lõi, 2 lõi, 3 lõi, 4 lõi, 5 lõi, 3 + 1 lõi (3.5 Core), 3 + 2 lõi, 4 + 1 lõi, v.v.
3. Nhiệt độ làm việc của dây dẫn cao nhất trong thời gian dài.PVC cách điện
Nhiệt độ tối đa là 70 ℃ và nhiệt độ tối đa của cách điện XLPE là 90 ℃.Nhiệt độ cách nhiệt PVC là 160 ℃, nhiệt độ cách nhiệt XLPE là 250 ℃.
Kết cấu:
Chất dẫn: Cu / Al (rắn / nhiều sợi)
Cách điện: XLPE / PVC / PE / LSHF
Vỏ bên trong (áp dụng nếu có lớp giáp): PVC / PE
Lớp giáp (nếu cần): băng nhôm / dây nhôm / dây thép / băng thép
Vỏ ngoài: PVC / PE / LSHF
Để lắp đặt ngoài trời và trong nhà ở môi trường ẩm ướt, cần đặt trực tiếp trên mặt đất (nơi được bảo vệ tốt), đường ống, rãnh và khung đỡ bằng thép.Sử dụng trong hệ thống truyền tải và phân phối điện từ 35kV trở xuống.Nó có thể thay thế hoàn toàn cáp điện cách điện bằng giấy tẩm dầu, và cũng có thể thay thế một phần cáp điện cách điện bằng polyvinyl clorua.Nó được sử dụng rộng rãi trong các lĩnh vực điện, xây dựng, khai thác mỏ, luyện kim, hóa dầu và truyền thông.
