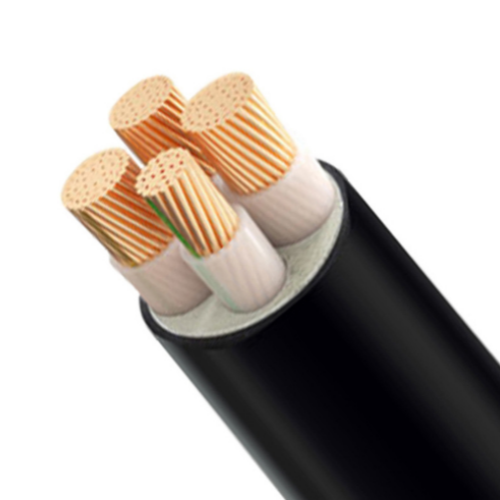

Cáp nguồn điện áp thấp XLPE
Cáp XLPE
Cáp XLPE dùng để chỉ cáp bọc thép lõi nhôm cách điện polyethylene được liên kết chéo.Trong cáp XLPE, đầu tiên dây nhôm được bảo vệ dưới dạng đùn bán dẫn.Dây bện bằng nhôm có thể cung cấp bề mặt ruột dẫn nhẵn và ngăn hình thành lỗ trên bề mặt ruột dẫn khi cáp bị uốn cong.Dây dẫn lá chắn được cách điện bằng hợp chất XLPE ép đùn.Lớp cách điện được che chắn thêm bằng lớp vật liệu bán dẫn phi kim loại, và lớp che chắn bằng kim loại phi từ tính ở dạng băng đồng hoặc băng nhôm được phủ trên đó.Nếu là cáp nhiều lõi, hãy đặt dây lõi cùng với chất độn thích hợp vào khoảng trống và quấn nó bằng băng PVC hoặc PVC đùn.Để bảo vệ cơ học, áo giáp dây / băng / băng nhôm không từ tính cho cáp một lõi và áo giáp dây thép cho cáp nhiều lõi được cung cấp trên vỏ bên trong.Đùn một lớp PVC / PE làm áo khoác bên ngoài, thường có màu mặt sau để ngăn hơi ẩm xâm nhập.
Đặc điểm vật lý và điện
| Số điểm x | Vật liệu cách nhiệt | Vỏ bọc | Bên ngoài Ø | cân nặng | Xếp hạng hiện tại trong không khí 30 ℃ | Xếp hạng hiện tại bị chôn vùi 20 ℃ | |
| giây chéo. | độ dày | độ dày | xấp xỉ | xấp xỉ | |||
| Trên danh nghĩa | |||||||
| Giai đoạn | Trung tính | giá trị | |||||
| mm² | mm | mm | mm | mm | kg / km | A | A |
| 3 × 4 + 1 × 2,5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0,7 | 0,7 | 1,8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 |
164 |
Cách điện cáp điện XLPE được làm bằng XLPE (polyethylene liên kết chéo) được định mức ở 90 o C.
Dây dẫn: tròn dẹt, dây nhôm bện chặt hoặc đồng có độ tinh khiết cao phù hợp với IEC 60228 cấp 2.
Vỏ ngoài: PVC hoặc LSOH-ít khói và không có halogen
Điện áp định mức: điện áp trung bình và thấp
Tiêu chuẩn điều hành: được sản xuất theo tiêu chuẩn GB / T12706-2002 (giống như IEC60502).
Giáp: dây thép mạ kẽm hoặc băng thép.
Sự khác biệt giữa cáp cách điện XLPE và PVC là gì?
XLPE là polyethylene liên kết chéo.Quá trình liên kết ngang hoặc lưu hóa liên quan đến việc tạo ra các liên kết hóa học tại các khoảng giữa các chuỗi phân tử dài để tạo ra hiệu ứng "cầu thang" ngăn chặn sự trượt giữa các phân tử.Kết quả của sự liên kết chéo, vật liệu trở nên bền nhiệt và không bị mềm ở nhiệt độ cao.Nó có thể chống lại sự nứt vỡ do căng thẳng và lão hóaKhi cấu trúc thay đổi, XLPE đã có được các đặc tính điện tuyệt vời.So với cáp PVC, cáp XLPE có dòng điện định mức cao hơn và tuổi thọ dài hơn.Trong điều kiện ngắn mạch, cáp có thể chịu được nhiệt độ lên đến 250ºC so với 160ºC của cáp PVC.
Trong các tình huống khẩn cấp, nó cũng có khả năng quá tải cao hơn.Cáp XLPE là một lựa chọn lý tưởng cho việc truyền tải và phân phối điện, vì nó có khả năng chống ăn mòn cao trong môi trường khí quyển bị ô nhiễm, đồng thời có khả năng chống lại hóa chất và kiềm ăn mòn tốt hơn.Không chỉ vậy, nó còn có thể chống rung, chống sốc nhiệt.So với PVC, khả năng chống ẩm của nó cao hơn 100 lần.
