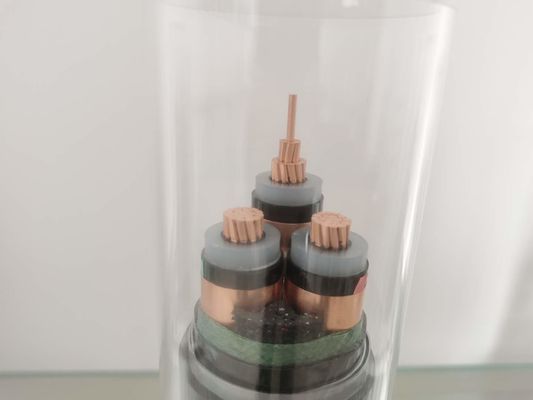

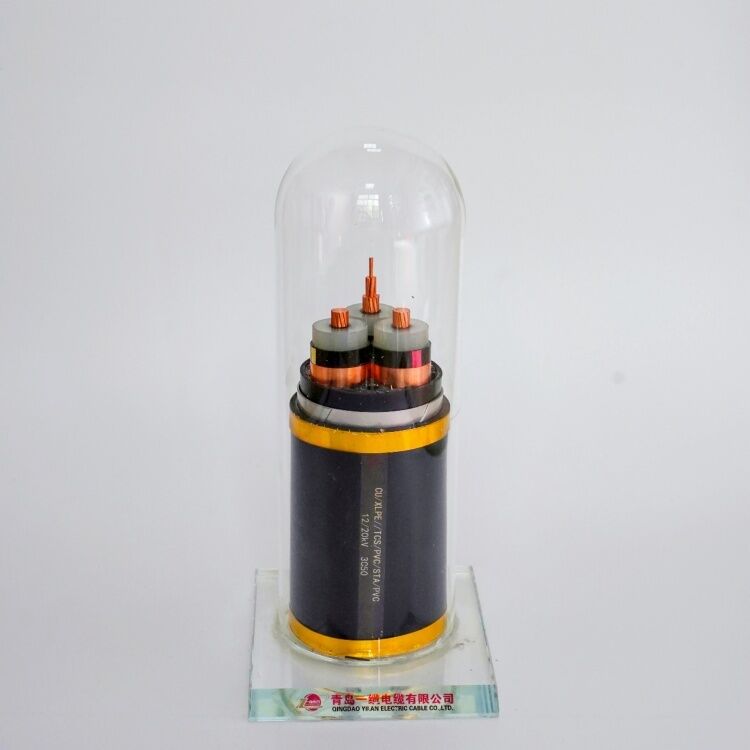

Cáp điện XLPE chống thấm truyền tải 220KV
Cáp XLPE
Cáp XLPE dùng để chỉ cáp bọc thép lõi nhôm cách điện polyethylene được liên kết chéo.Trong cáp XLPE, đầu tiên dây nhôm được bảo vệ dưới dạng đùn bán dẫn.Dây bện bằng nhôm có thể cung cấp bề mặt ruột dẫn nhẵn và ngăn hình thành lỗ trên bề mặt ruột dẫn khi cáp bị uốn cong.Dây dẫn lá chắn được cách điện bằng hợp chất XLPE ép đùn.Lớp cách điện được che chắn thêm bằng lớp vật liệu bán dẫn phi kim loại, và lớp che chắn bằng kim loại phi từ tính ở dạng băng đồng hoặc băng nhôm được phủ trên đó.Nếu là cáp nhiều lõi, hãy đặt dây lõi cùng với chất độn thích hợp vào khoảng trống và quấn nó bằng băng PVC hoặc PVC đùn.Để bảo vệ cơ học, áo giáp dây / băng / băng nhôm không từ tính cho cáp một lõi và áo giáp dây thép cho cáp nhiều lõi được cung cấp trên vỏ bên trong.Đùn một lớp PVC / PE làm áo khoác bên ngoài, thường có màu mặt sau để ngăn hơi ẩm xâm nhập.
Đặc điểm vật lý và điện
Số điểm x | Vật liệu cách nhiệt | Vỏ bọc | Bên ngoài Ø | cân nặng | Xếp hạng hiện tại trong không khí 30 ℃ | Xếp hạng hiện tại bị chôn vùi 20 ℃ | |
giây chéo. | độ dày | độ dày | xấp xỉ | xấp xỉ | |||
Trên danh nghĩa | |||||||
Giai đoạn | Trung tính | giá trị | |||||
mm² | mm | mm | mm | mm | kg / km | A | A |
3 × 4 + 1 × 2,5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0,7 | 0,7 | 1,8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 |
164 |
Cách điện cáp điện XLPE được làm bằng XLPE (polyethylene liên kết chéo) được định mức ở 90 o C.
Dây dẫn: tròn dẹt, dây nhôm bện chặt hoặc đồng có độ tinh khiết cao phù hợp với IEC 60228 cấp 2.
Vỏ ngoài: PVC hoặc LSOH-ít khói và không có halogen
Điện áp định mức: điện áp trung bình và thấp
Tiêu chuẩn điều hành: được sản xuất theo tiêu chuẩn GB / T12706-2002 (giống như IEC60502).
Giáp: dây thép mạ kẽm hoặc băng thép.
Ứng dụng
Cáp XLPE thích hợp cho các ứng dụng điện áp cao và siêu cao áp chung 132 kV.Cáp có thể được sử dụng cho các đường dẫn cáp dài trong truyền tải điện áp cao, nơi tổn hao điện môi đóng một vai trò quan trọng.So với các loại cáp cao áp khác, loại cáp này có trọng lượng nhẹ nên có thể dễ dàng kéo căng.Vì không bao giờ có sự di chuyển của dầu từ chất cách điện, nó có thể được lắp đặt để vận hành nghiêng hoặc thẳng đứng mà không do dự.Vật liệu cách nhiệt XLPE có khả năng chống ẩm cực cao, do đó không cần phải có biện pháp phòng ngừa đặc biệt nào khi kết nối và đầu cuối.Kết nối cáp XLPE mất ít thời gian hơn bất kỳ loại cáp truyền thống nào khác cùng cấp.Những loại cáp này có thể được sử dụng an toàn trong bất kỳ bố trí rung động nào, chẳng hạn như cầu.Các loại cáp này có khả năng chống nước ngầm, hóa chất, dầu và muối florua ăn mòn tốt hơn.Chúng không có nguy cơ hỏa hoạn.Những loại cáp này ít bị hỏng hóc do lão hóa và có tuổi thọ dài hơn.
