| Nguồn gốc | Trung Quốc |
| Hàng hiệu | HOLD-ONE |
| Chứng nhận | CE/IEC/KEMA/VDE |

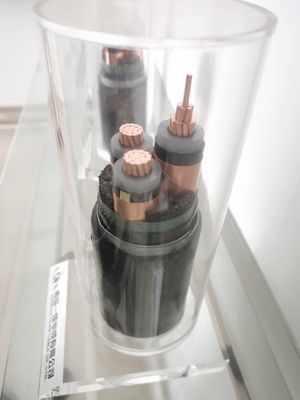

Cáp chống nước cách điện 220kV XLPE
Thông số kỹ thuật
Nhiệt độ ruột dẫn tối đa: trong điều kiện bình thường (90 ℃), khẩn cấp (130 ℃) hoặc ngắn mạch không quá 5 s (250 ℃).
Nhiệt độ môi trường tối thiểu: Nếu nhiệt độ môi trường thấp hơn 0 ℃, cáp phải được làm nóng trước
Bán kính uốn tối thiểu: 20 (d + D) ± 5%
1. Người dẫn:
1.1 Dây dẫn tròn nhỏ gọn, bao gồm nhiều lớp cuộn xoắn ốc đồng tâm.
1.2 Dây dẫn phân đoạn.Các dây dẫn bao gồm nhiều dây dẫn phân đoạn được ghép lại với nhau để tạo thành một lõi hình trụ.
2. Lớp bán dẫn che chắn trên dây dẫn:
Để ngăn chặn sự tập trung điện trường, có một mặt phân cách XLPE bán dẫn siêu mịn giữa ruột dẫn và lớp cách điện.
3. Cách điện XLPE:
Khi làm việc dưới điện áp cao, lớp cách điện cách điện lớp che chắn với lớp che chắn hoạt động ở điện thế đất.Vật liệu cách điện phải có khả năng chịu được điện trường trong các điều kiện làm việc danh định và thoáng qua.
4. Lớp bán dẫn che chắn trên lớp cách điện:
Lớp này có chức năng tương tự như tấm chắn dây dẫn: nó chuyển dần từ môi trường cách điện có điện trường khác 0 sang môi trường dẫn điện có điện trường bằng không (ở đây là tấm chắn cáp kim loại).
5. Màn hình kim loại:
Màn hình nhôm sóng hàn dọc
Cốt lõi: Đơn
6. Vỏ bọc:
PVC (IEC60502 ST 2) PE (IEC60502 ST 7)
7. Nhận biết cốt lõi:
tự nhiên
8. Đánh dấu cáp:
Dập nổi hoặc in ấn
9. Tiêu chuẩn:
IEC 60840 IEC 62067 GB / T 11017 GB / T 18890
10. Ứng dụng:
Nó được sử dụng cho đường dây truyền tải giữa hai tổ máy của mạng phân phối, tổ máy phát và tổ máy phân phối hoặc trạm truyền tải hoặc trạm biến áp.
11. Đẻ:
Vận chuyển hàng không hoặc chôn cất trực tiếp
Đặc điểm vật lý và điện
| Số điểm x | Vật liệu cách nhiệt | Vỏ bọc | Bên ngoài Ø | cân nặng | Xếp hạng hiện tại trong không khí 30 ℃ | Xếp hạng hiện tại bị chôn vùi 20 ℃ | |
| giây chéo. | độ dày | độ dày | xấp xỉ | xấp xỉ | |||
| Trên danh nghĩa | |||||||
| Giai đoạn | Trung tính | giá trị | |||||
| mm² | mm | mm | mm | mm | kg / km | A | A |
| 3 × 4 + 1 × 2,5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0,7 | 0,7 | 1,8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 |
164 |

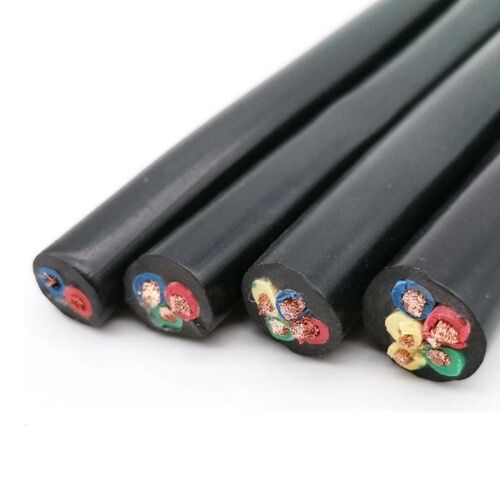

Cách điện cáp điện XLPE được làm bằng XLPE (polyethylene liên kết chéo) được định mức ở 90 o C.
Dây dẫn: tròn dẹt, dây nhôm bện chặt hoặc đồng có độ tinh khiết cao phù hợp với IEC 60228 cấp 2.
Vỏ ngoài: PVC hoặc LSOH-ít khói và không có halogen
Điện áp định mức: điện áp trung bình và thấp
Tiêu chuẩn điều hành: được sản xuất theo tiêu chuẩn GB / T12706-2002 (giống như IEC60502).
Giáp: dây thép mạ kẽm hoặc băng thép.
Xây dựng
Dây dẫn: Đồng ủ hoặc đồng đóng hộp-
Dây đồng rắn tròn IEC 60228 Class 1 (RE) -
Dây đồng bện tròn IEC 60228 Class 2 (RM)
-Dây đồng xoắn hình ngành IEC 60228 Class 2 (SM) -
Dây đồng mềm tròn IEC 60228 cấp 5
Lớp bảo vệ dây dẫn: băng bán dẫn hoặc đùn bán dẫn
Lớp cách điện: XLPE
Lớp bảo vệ cách điện: băng bán dẫn hoặc đùn bán dẫn hoặc / và băng đồng
Nắp bên trong: chất độn và băng quấn hoặc đùn
Áo giáp kim loại: băng thép mạ kẽm (STA) hoặc dây thép mạ kẽm (SWA)
Vỏ bọc: PVC hoặc PE
