| MOQ: | Thỏa thuận |
| giá bán: | negotiable |
| standard packaging: | Trống sắt hoặc trống gỗ nguyên tấm |
| Delivery period: | 8-15 ngày |
| payment method: | L / C, T / T |
| Supply Capacity: | 100km mỗi tháng |

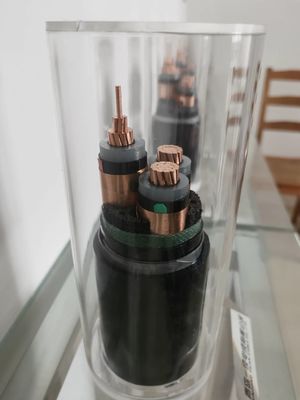

Kháng ăn mòn hóa học ngoài trời Kháng cáp giáp linh hoạt
Việc giới thiệu cáp điện giáp cách nhiệt XLPE
Các dây cáp điện XLPE được sử dụng cho hệ thống truyền và phân phối điện ở 35kV và dưới.Nó được sử dụng rộng rãi trong việc thay thế hoàn toàn các cáp điện cách điện bằng giấy ngâm dầu và thay thế một phần các cáp điện cách điện bằng PVC, bao gồm các lĩnh vực điện, xây dựng, khai thác mỏ, luyện kim, hóa dầu và truyền thông.
| Số lõi x | Khép kín | Lớp vỏ | Ø bên ngoài | trọng lượng | Điểm số hiện tại trong không khí 30 °C | Lượng hiện tại chôn 20 °C | |
| chéo giây. | độ dày | độ dày | khoảng. | khoảng. | |||
| Đặt tên | |||||||
| Giai đoạn | Trực tuyến | giá trị | |||||
| mm2 | mm | mm | mm | mm | kg / km | A | A |
| 3 x 4 + 1 x 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3×6+1×4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
Tiêu chuẩn dây cáp điện bọc thép cách nhiệt XLPE
Các sản phẩm có thể được sản xuất theo thông số kỹ thuật của nhà máy, tương đương với tiêu chuẩn IEC60502.Nhà máy cũng có thể thiết kế và sản xuất dây điện đặc biệt theo các tiêu chuẩn khác được yêu cầu bởi khách hàng.
Cấu trúc của cáp điện giáp cách nhiệt XLPE
Hướng dẫn: Đồng và nhôm uống có thể tạo thành một dây dẫn đa chuỗi.
Cách điện: Máy dẫn được cách điện bằng một lớp hỗn hợp PE/PVE/XLPE/nhôm ép.
Lấp đầy: Cáp lắp ráp được lấp đầy với một lớp vật liệu tổng hợp PVC để lấp đầy khoảng trống giữa các dây lõi và làm cho cáp tròn.
Bộ giáp: Bao gồm một sợi dây thép kẽm một lớp có kích thước thích hợp.
Vỏ: Bảo vệ lớp bên ngoài của vật liệu tổng hợp PVC bọc thép.
Điện áp định số của cáp điện giáp cách nhiệt XLPE
0.6 / 1kV, 3.6 / 6kV; 6 / 10KV; 8.7 / 15KV; 12 / 20KV; 18 / 20KV; 19 / 33KV; 21 / 35KV; 26 / 35KV
Nhiệt độ hoạt động của cáp điện bọc thép cách nhiệt XLPE
Hoạt động bình thường liên tục 90 lần, 130 lần trong điều kiện quá tải khẩn cấp, 250 lần trong điều kiện mạch ngắn
Vùng cắt ngang danh nghĩa của cáp điện bọc thép cách nhiệt xlpe
1.5 mm vuông, 2,5 mm vuông, 4 mm vuông, 6 mm vuông, 10 mm vuông, 16 mm vuông, 25 mm vuông, 35 mm vuông,50 mm vuông, 70 mm vuông
95 mm vuông, 120 mm vuông, 150 mm vuông, 185 mm vuông, 240 mm vuông, 300 mm vuông 400 mm vuông, 500 mm vuông,630 mm vuông, 800 mm vuông
Phạm vi sản xuất cáp điện
Cáp lõi đơn: từ 1,5 mm2 đến 800 mm2,
Cáp đa lõi: 1,5 mm vuông đến 400 mm vuông
|
|
