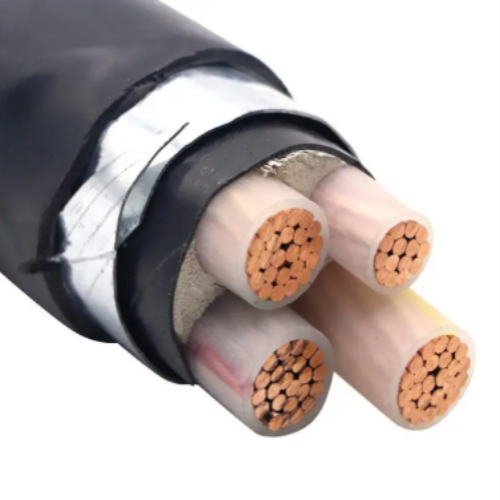

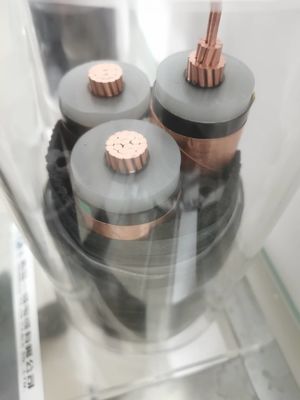

Cáp đồng bọc thép 4 lõi mạ kẽm 1 × 25mm2
Cáp cách điện XLPE
Cách điện XLPE của cáp điện trung thế dưới 30 kV bằng cách điện XLPE có tính chất điện, cơ, nhiệt rất tốt trong mạng trung thế.Vật liệu cách nhiệt này có khả năng chống hóa chất tuyệt vời và cũng có khả năng chịu lạnh.Do nhiều ưu điểm khác nhau, loại cách nhiệt XLPE đã thay thế rất nhiều cho loại cách nhiệt bằng giấy truyền thống trong nhiều lĩnh vực.Cáp trung thế cách điện XLPE được thiết kế chống thấm theo chiều dọc.So với cáp cách điện PVC và cáp giấy, cáp điện trung thế cách điện XLPE có ưu điểm là hệ số điện môi thấp.Hiệu suất tốt của cáp cách điện XLPE không đổi trong một phạm vi nhiệt độ dài.Các loại cáp này có thể được đặt trên mặt đất, trên không hoặc trong đường ống.
Đặc điểm vật lý và điện
Số điểm x |
Vật liệu cách nhiệt |
Vỏ bọc |
Bên ngoài Ø |
cân nặng |
Xếp hạng hiện tại trong không khí 30 ℃ |
Xếp hạng hiện tại bị chôn vùi 20 ℃ |
giây chéo. |
độ dày |
độ dày |
xấp xỉ |
xấp xỉ |
|
Trên danh nghĩa |
Giai đoạn |
Trung tính |
giá trị |
mm² |
mm |
mm |
mm |
mm |
kg / km |
A |
A |
3 × 4 + 1 × 2,5 |
0,7 |
0,7 |
1,8 |
12,7 |
277 |
37 |
47 |
3 × 6 + 1 × 4 |
0,7 |
0,7 |
1,8 |
13,9 |
363 |
47 |
60 |
3 × 10 + 1 × 6 |
0,7 |
0,7 |
1,8 |
16.1 |
527 |
64 |
81 |
3 × 16 + 1 × 10 |
0,7 |
0,7 |
1,8 |
18,6 |
766 |
85 |
106 |
3 × 25 + 1 × 16 |
0,9 |
0,7 |
1,8 |
22,2 |
1140 |
113 |
137 |
3 × 35 + 1 × 16 |
0,9 |
0,7 |
1,8 |
24,6 |
1475 |
139 |
164
|
Cấu tạo:
Tên sản phẩm Cáp MI chống cháy BTTZ / BTTQ / BTLY cáp khoáng cách điện chống cháy
Tiêu chuẩn sản phẩm DIN VDE 0295 và tiêu chuẩn IEC 228 dây đồng xoắn, GB5023.6-2012 và tiêu chuẩn công ty
Lõi 1 2 3 4 5 3 + 1 3 + 2 4 + 1 Lõi
Cuộc sống làm việc <25 năm
Loại ruột đồng, lớp 5
Chất liệu của dây dẫn sợi nhỏ bằng đồng không oxy
Vật liệu bằng hợp chất khoáng cách nhiệt (MgO)
Màu của lõi cách nhiệt Đỏ / Trắng / Xanh / Đen / Xanh lá / Vàng (Tùy chọn)
Chất liệu vỏ bọc Polyolefine không chứa halogen thấp (LSZH / LSOH PO)
Điện áp 600 ~ 1000 VOLTS
Lợi thế xuống độ sâu 500 tấn
Mặt cắt 0,25mm2 ~ 95,00mm2 / AWG1 ~ AWG14
Bán kính uốn tối thiểu Việc lắp đặt cáp Bán kính uốn cho phép không được nhỏ hơn 6 lần chiều rộng của cáp
Khả năng chống cháy vượt qua thử nghiệm GB / T18380.1-2001 và GB5023.6-2012
Vỏ bọc nhôm cô lập (AL)
Lắp đặt cáp
Để tránh hư hỏng, cáp điện trung thế cách điện XLPE cần được đặt và lắp đặt cẩn thận.Phải đảm bảo rằng cáp không bị kéo qua các cạnh cứng hoặc sắc.Đầu cuối của cáp phải được làm kín và không thấm nước.Sau khi cắt chiều dài, cả hai đầu phải được hàn kín ngay lập tức.
Độ sâu lắp đặt được khuyến nghị là 60 đến 80 cm.Cáp một lõi thường được bố trí theo hình tam giác hoặc tam giác.
Để lắp đặt trong ống dẫn, cần đặc biệt xem xét hiệu quả cách nhiệt của không gian giữa cáp và thành bên trong của ống.Đường kính trong của ống dẫn ít nhất phải bằng 1,5 lần đường kính của cáp.
