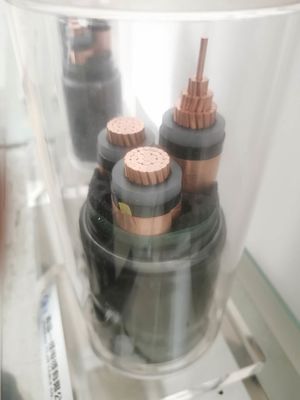

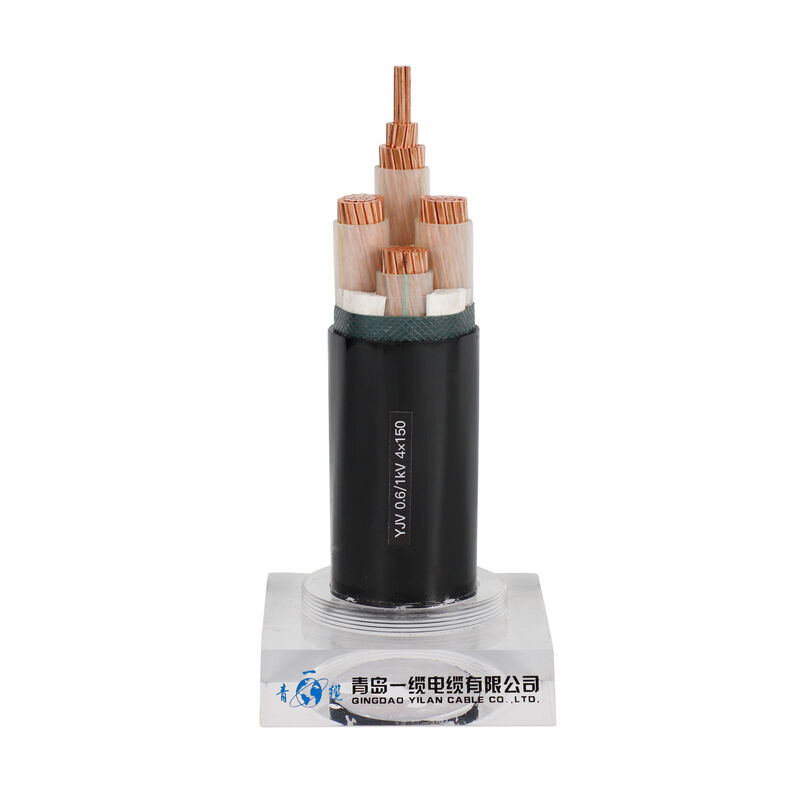

Cáp bọc thép ngoài trời được bảo vệ XLPE
Các ứng dụng:
Dịch vụ công cộng Nhà ga, hầm đường bộ và đường sắt, chiếu sáng công cộng, bãi đỗ xe, tòa nhà dịch vụ công cộng. |
Tài sản và an toàn cá nhân Trung tâm mua sắm, sân bay, hệ thống đường sắt ngầm, trường học, bệnh viện, khách sạn, nhà hát, nhà thờ. |
Tình hình nhiệt độ cao Xưởng đúc, nhà máy điện, nhà lò hơi, ngành công nghiệp sắt thép, công trình hàng hải & tàu biển. |
Khu vực có khả năng nổ Nhà máy lọc dầu, nhà máy hóa chất, sản xuất dầu khí, trạm chiết rót, nhà máy chế biến, nhà để xe. |
Tình hình vệ sinh Chế biến thực phẩm và đồ uống, công trình dược phẩm, bệnh viện, nhà bếp, nhà máy điện lạnh. |
Cài đặt chung Phân phối điện & mạch phụ, báo cháy & trường hợp khẩn cấp, thang máy & thang cuốn chiếu sáng, chiếu sáng & nguồn. |
Sự miêu tả:
Chống lửa Sẽ không cháy hoặc hỗ trợ quá trình đốt cháy.Tuân thủ các yêu cầu của IEC 60331 và BS 6387. |
Nhiệt độ hoạt động cao Nhiệt độ hoạt động liên tục lên đến 250 ° C và trong thời gian ngắn cho đến khi đạt đến điểm nóng chảy của đồng 1083 ° C. |
Rào cản chống cháy cố hữu Với vỏ bọc không cháy, lớp cách nhiệt nén chặt cao sẽ chống lại sự truyền hơi, khí hoặc lửa. |
Độ bền cơ học cao Thực sự mạnh mẽ và có thể chịu được một lượng ứng suất đáng kể như, xoắn, uốn cong và làm phẳng. |
Đáng tin cậy Được ủ hoàn toàn và cực kỳ dẻo và dễ dàng chế tác theo các tuyến dây hiện có và hình dạng bất thường. |
Không lão hóa, Tính liên tục của trái đất toàn vẹn, Đường kính tổng thể nhỏ Chống thấm nước, chống ăn mòn, chống bức xạ Che chắn điện tuyệt vời, Lắp đặt dễ dàng, Tuổi thọ dài |
Đặc điểm vật lý và điện
Số điểm x | Vật liệu cách nhiệt | Vỏ bọc | Bên ngoài Ø | cân nặng | Xếp hạng hiện tại trong không khí 30 ℃ | Xếp hạng hiện tại bị chôn vùi 20 ℃ | |
giây chéo. | độ dày | độ dày | xấp xỉ | xấp xỉ | |||
Trên danh nghĩa | |||||||
Giai đoạn | Trung tính | giá trị | |||||
mm² | mm | mm | mm | mm | kg / km | A | A |
3 × 4 + 1 × 2,5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0,7 | 0,7 | 1,8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 |
164 |
Cấu tạo:
Lõi 1 2 3 4 5 3 + 1 3 + 2 4 + 1 Lõi
Cuộc sống làm việc <25 năm
Loại ruột đồng, lớp 5
Chất liệu của dây dẫn sợi nhỏ bằng đồng không oxy
Vật liệu bằng hợp chất khoáng cách nhiệt (MgO)
Màu của lõi cách nhiệt Đỏ / Trắng / Xanh / Đen / Xanh lá / Vàng (Tùy chọn)
Chất liệu vỏ bọc Polyolefine không chứa halogen thấp (LSZH / LSOH PO)
Điện áp 600 ~ 1000 VOLTS
Lợi thế xuống độ sâu 500 tấn
Mặt cắt 0,25mm2 ~ 95,00mm2 / AWG1 ~ AWG14
Bán kính uốn tối thiểu Việc lắp đặt cáp Bán kính uốn cho phép không được nhỏ hơn 6 lần chiều rộng của cáp
Khả năng chống cháy vượt qua thử nghiệm GB / T18380.1-2001 và GB5023.6-2012
Vỏ bọc nhôm cô lập (AL)
