Cáp được đặt trong các không gian phi kỹ thuật của tòa nhà và có yêu cầu thẩm mỹ.Ở những nơi có yêu cầu về phòng cháy chữa cháy, nên sử dụng vỏ bọc bằng nhựa không chứa halogen và ít khói.

Trên danh nghĩa Vượt qua phần	Bên ngoài Đường kính xấp xỉ	Trọng lượng của cáp xấp xỉ.	Giảm điện áp		Mini uốn cong bán kính
Trên danh nghĩa Vượt qua phần	Bên ngoài Đường kính xấp xỉ	Trọng lượng của cáp xấp xỉ.	Một pha	Ba giai đoạn	Mini uốn cong bán kính
mm2	mm	kg / km	V / A.km	V / A.km	mm
3 x 1,5	10,7	273,3	30,8	26,7	160,5
3 x 2,5	11,6	319,4	18,9	16.4	174.0
3 x 4	12,5	398,3	11,8	10,2	187,5
3 x 6	13,7	479,9	7.9	6,81	205,5
3 x 10	17.3	636,1	4,7	4.05	259,5
3 x 16	19,5	846,8	2,94	2,55	292,5
3 x 25	22.3	1.192,9	1.87	1,62	334,5
3 x 35	25,2	1.518,8	1,35	1.17	378.0
3 x 50	28,6	1.950,5	1,01	0,87	429.0
3 x 70	32,7	2.629,9	0,71	0,61	490,5
3 x 95	37.1	3.588,8	0,52	0,454	556,5
3 x 120	40,9	4.379,3	0,43	0,371	613,5

2. Lựa chọn thông số kỹ thuật

Xác định nhiệt độ hoạt động tối đa của cáp theo môi trường đặt cáp, chọn hợp lý dòng cáp tương ứng và xác định các thông số kỹ thuật của cáp.

2.1: Có hai loại cáp cách điện khoáng linh hoạt theo nhiệt độ của cáp

Khả năng mang: ở 70 ° C

Khuếch đại ở 105 ° C

2.2: Khả năng mang dòng của cáp được chọn phải phù hợp với nhiệt độ hoạt động bình thường là 70 0 C trong các điều kiện đặt sau:

Làm sạch các đường dọc theo tường, giá đỡ, mái nhà và cầu.

Nó được định tuyến cùng với các loại cáp khác trong cùng cầu, trục, rãnh cáp, hầm cáp.

Những nơi khác nhiệt độ của vỏ cáp quá cao có thể gây thương tích cho người hoặc hư hỏng thiết bị.

2.3: Đặt các dây cáp vào hầm cầu, rãnh cáp và nơi đặt máy không người lái làm mòn đường ống.Khả năng mang hiện tại có thể được lựa chọn theo nhiệt độ hoạt động bình thường 105 0 C

.2.4: Các thông số kỹ thuật của cáp mềm cách điện khoáng cần được xác định hợp lý theo chiều dài thực tế của đường dây và chiều dài cung cấp của cáp.

3. Điểm thiết kế

3.1 Vỏ bọc đồng có thể được sử dụng làm dây nối đất, vì vậy dây PE thường không cần thiết.

3.2 Thay thế các ống dẫn xe buýt bằng các loại cáp mềm cách điện khoáng có tiết diện lớn có thể giảm đầu tư kỹ thuật và nâng cao độ an toàn của đường dây.

Tags:

cáp micc,

loại mi cáp,

dây cách điện khoáng

Cáp loại MI có vỏ bọc, dây điện chống cháy

Contact Now

Cáp cách điện 500V Khoáng chất đa lõi Không đục lỗ Sinh tồn PVC mịn

Contact Now

Cáp bọc cách điện đa lõi, cáp cách điện khoáng

Contact Now

Cáp lõi cách điện 4 lõi Vật liệu vô cơ nhiệt độ cao

Contact Now

Cáp chống cháy điện áp thấp, cáp đồng điện khoáng chất cách điện s

Contact Now

LSZH 0,6 / 1KV Cáp cách điện Khoáng sản Loại 2 Tách rời linh hoạt ISO 9001

Contact Now

Cáp sưởi ấm cách điện bằng đồng, cáp MICC cho trường học / bệnh viện

Contact Now

Cáp đồng cách điện MI CIA LSZH Đồng chống cháy

Contact Now

5 lõi thấp Khói không có dây halogen Chống ăn mòn môi trường chịu nhiệt

Contact Now

MICC Khoáng chất Cáp cách điện Magiê Oxide Kim loại có thể uốn được Nhiệt độ cao

Contact Now

Cáp chịu nhiệt cao linh hoạt

Contact Now

products details

các sản phẩm

Cáp cách điện XLPE

Cáp cách điện PVC

Cáp cách điện khoáng

Cáp điện bọc thép

Cáp điều khiển đa lõi

Dây lõi đơn

Cáp bảo vệ

Cáp halogen không khói thấp

Cáp chống cháy

Cáp cao su linh hoạt

Cáp trên không

Dây dẫn trần

Cáp điện linh hoạt

Cáp mặt trời

Cáp nhánh đúc sẵn

Cáp nhiệt độ cao

Dây nhôm mạ đồng

Cáp hàn linh hoạt

cáp mỏ hàn

Cáp cách điện không chứa halogen lõi đồng lõi đồng

MOQ:	100m
standard packaging:	trống gỗ
Delivery period:	7 ngày sau khi nhận được tiền gửi
payment method:	L / C, T / T

Detail Information

Product Description

Detail Information

Hàng hiệu

HOLD-ONE

Tên sản phẩm:

Cáp cách điện khoáng

Vật liệu cách nhiệt:

PVC

Vật liệu dẫn:

Đồng

áo khoác ngoài:

PVC sạch và mịn

Kiểu:

Cách nhiệt

Số lượng dây dẫn:

Đa sắc

Số lượng đặt hàng tối thiểu:

100m

chi tiết đóng gói:

trống gỗ

Thời gian giao hàng:

7 ngày sau khi nhận được tiền gửi

Điều khoản thanh toán:

L / C, T / T

Làm nổi bật

Cáp cách điện khoáng không chứa Halogen

Cáp cách điện bằng khoáng đồng bện

Cáp cách điện khoáng OD 10

Product Description

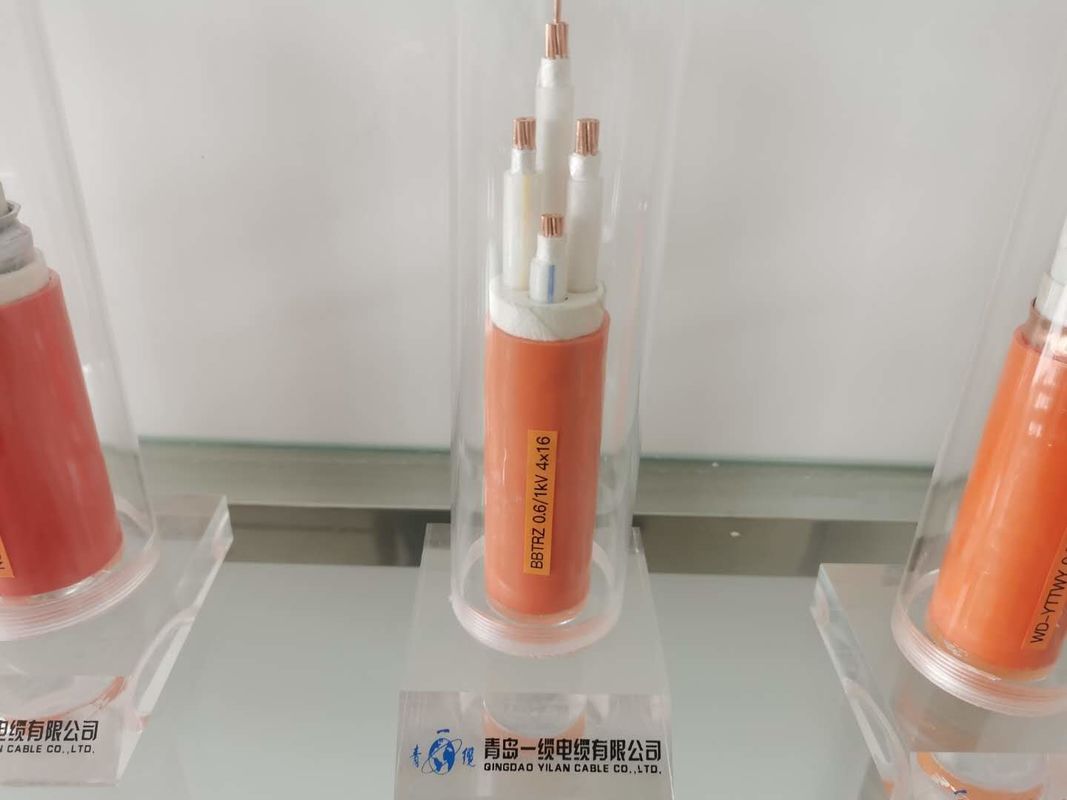

Cáp cách điện khoáng MICC nhiều lõi

Cáp bọc cách điện khoáng chất dẻo có lõi đồng nhôm

1. Dây dẫn: Nó được làm bằng dây đồng bện lại với hiệu suất uốn tốt.

2. Cách nhiệt: Sử dụng vật liệu cách nhiệt vô cơ chịu nhiệt độ cao, không cháy.

3. Vỏ kim loại: làm bằng hợp kim nhôm.

4. Vỏ bọc bên ngoài: Sử dụng vật liệu vỏ bọc thân thiện với môi trường, chống lão hóa, chịu thời tiết, ít khói và không chứa halogen.

5. Thích hợp để đặt trong nhà và ngoài trời, có khả năng chịu lực cơ học bên ngoài.

Phương pháp lựa chọn

1. Trong các trường hợp sau, nên sử dụng cáp cách điện bằng khoáng chất dẻo có vỏ bọc bằng nhựa:

Cáp được đặt trong môi trường ăn mòn vỏ đồng.

Cáp được chôn trực tiếp hoặc đặt qua đường ống.

Trên danh nghĩa Vượt qua phần	Bên ngoài Đường kính xấp xỉ	Trọng lượng của cáp xấp xỉ.	Giảm điện áp		Mini uốn cong bán kính
Trên danh nghĩa Vượt qua phần	Bên ngoài Đường kính xấp xỉ	Trọng lượng của cáp xấp xỉ.	Một pha	Ba giai đoạn	Mini uốn cong bán kính
mm2	mm	kg / km	V / A.km	V / A.km	mm
3 x 1,5	10,7	273,3	30,8	26,7	160,5
3 x 2,5	11,6	319,4	18,9	16.4	174.0
3 x 4	12,5	398,3	11,8	10,2	187,5
3 x 6	13,7	479,9	7.9	6,81	205,5
3 x 10	17.3	636,1	4,7	4.05	259,5
3 x 16	19,5	846,8	2,94	2,55	292,5
3 x 25	22.3	1.192,9	1.87	1,62	334,5
3 x 35	25,2	1.518,8	1,35	1.17	378.0
3 x 50	28,6	1.950,5	1,01	0,87	429.0
3 x 70	32,7	2.629,9	0,71	0,61	490,5
3 x 95	37.1	3.588,8	0,52	0,454	556,5
3 x 120	40,9	4.379,3	0,43	0,371	613,5

2. Lựa chọn thông số kỹ thuật

Xác định nhiệt độ hoạt động tối đa của cáp theo môi trường đặt cáp, chọn hợp lý dòng cáp tương ứng và xác định các thông số kỹ thuật của cáp.

2.1: Có hai loại cáp cách điện khoáng linh hoạt theo nhiệt độ của cáp

Khả năng mang: ở 70 ° C

Khuếch đại ở 105 ° C

2.2: Khả năng mang dòng của cáp được chọn phải phù hợp với nhiệt độ hoạt động bình thường là 70 0 C trong các điều kiện đặt sau:

Làm sạch các đường dọc theo tường, giá đỡ, mái nhà và cầu.

Nó được định tuyến cùng với các loại cáp khác trong cùng cầu, trục, rãnh cáp, hầm cáp.

Những nơi khác nhiệt độ của vỏ cáp quá cao có thể gây thương tích cho người hoặc hư hỏng thiết bị.

3. Điểm thiết kế

3.1 Vỏ bọc đồng có thể được sử dụng làm dây nối đất, vì vậy dây PE thường không cần thiết.
