Cáp cách điện bằng khoáng chất có vỏ bọc kim loại nặng

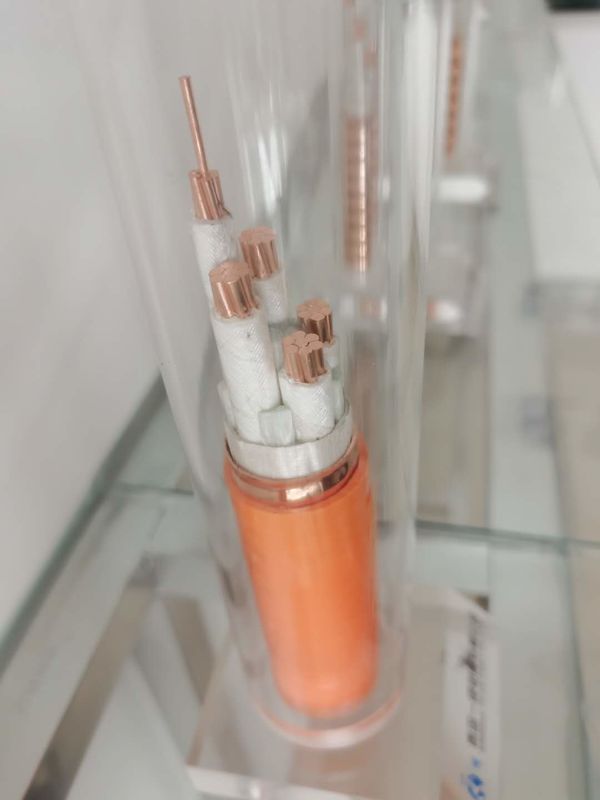

Cấu tạo của cáp chống cháy dẻo
1. Dây dẫn cáp: nó được tạo thành từ các dây đồng bện lại, với đặc tính uốn dẻo thuận lợi
2. Lớp cách nhiệt: nó sử dụng vật liệu cách nhiệt vô cơ chịu nhiệt độ cao
3. Vỏ bọc đồng: vật liệu đồng, thông qua quá trình gia công đặc biệt, có đặc tính uốn dẻo thuận lợi.dùng làm dây PE.
4. Vỏ bọc bên ngoài: nó được làm bằng vật liệu nhựa ít khói, không độc hại, chống ăn mòn thuận lợi.
Trên danh nghĩa Vượt qua phần |
Bên ngoài Đường kính xấp xỉ |
Trọng lượng của cáp xấp xỉ. | Giảm điện áp | Mini uốn cong bán kính |
|
Một pha | Ba giai đoạn | ||||
mm2 | mm | kg / km | V / A.km | V / A.km | mm |
3 x 1,5 | 10,7 | 273,3 | 30,8 | 26,7 | 160,5 |
3 x 2,5 | 11,6 | 319,4 | 18,9 | 16.4 | 174.0 |
3 x 4 | 12,5 | 398,3 | 11,8 | 10,2 | 187,5 |
3 x 6 | 13,7 | 479,9 | 7.9 | 6,81 | 205,5 |
3 x 10 | 17.3 | 636,1 | 4,7 | 4.05 | 259,5 |
3 x 16 | 19,5 | 846,8 | 2,94 | 2,55 | 292,5 |
3 x 25 | 22.3 | 1.192,9 | 1.87 | 1,62 | 334,5 |
3 x 35 | 25,2 | 1.518,8 | 1,35 | 1.17 | 378.0 |
3 x 50 | 28,6 | 1.950,5 | 1,01 | 0,87 | 429.0 |
3 x 70 | 32,7 | 2.629,9 | 0,71 | 0,61 | 490,5 |
3 x 95 | 37.1 | 3.588,8 | 0,52 | 0,454 | 556,5 |
3 x 120 | 40,9 | 4.379,3 | 0,43 | 0,371 | 613,5 |
Mô hình cáp chống cháy dẻo
YTTW
Y: ký hiệu loạt
T: dây dẫn Cooper
T: Vỏ bọc đồng
W: Cách điện vô cơ
Theo tiêu chuẩn quốc gia, dây và cáp chống cháy: kiểm tra đặc tính của phương pháp thử lửa, Theo GB12666.6 Loại A, cháy trong ngọn lửa với nhiệt độ ngọn lửa 950 ℃, áp dụng điện áp 750V giữa pha và pha và giữa pha và vỏ ngoài, nó có thể chịu được trong 90 phút mà không bị đánh thủng.
Loại B, đốt cháy với nhiệt độ ngọn lửa 750-800 ° C, áp dụng điện áp 750V giữa pha và pha và giữa pha và vỏ, nó có thể chịu được trong 90 phút mà không bị đánh thủng.
2. Theo BS6378, cáp chống cháy mềm đáp ứng các yêu cầu sau:
Loại A 650 ℃ 3 giờ
Loại B 750 ℃ 3 giờ
Lớp C 950 ℃ 3 giờ
Lớp S 950 ℃ 20 phút
1. Đặc tính chống cháy tuyệt vời, xếp hạng chống cháy không chỉ đáp ứng tiêu chuẩn quốc gia GB1266.6: loại A 950 ℃ 90 phút, túp lều còn đáp ứng tiêu chuẩn Anh BS 187-1994: Loại A 650 ℃ 3h: loại B 750 ℃ 3h ;trong khi đó, lớp C 950 ℃ 3h, nó cũng có thể chịu được nước phun hoặc va chạm cơ học;
2. Chiều dài liên tục: chiều dài có thể đáp ứng nhu cầu về độ dài cung cấp điện cho dù là cáp đơn lõi hay đa lõi, và chiều dài liên tục của mỗi cáp có thể dài tới 1000 m.
3. Diện tích tiết diện lớn, diện tích tiết diện của cáp một lõi đạt 630mm2 và của cáp nhiều lõi đạt 70 mm2.
4. Thuộc tính linh hoạt, cáp có thể được quấn trên reeI cáp với bán kính uốn 6-10D, (D là đường kính ngoài của cáp):
5. Không khói không độc hại khi đốt cháy, nó sử dụng các vật liệu vô cơ (vật liệu không cháy) để cách nhiệt, sự đốt cháy của nó sẽ không tạo ra bất kỳ khí độc hại hoặc thứ cấp
ô nhiễm nó là một sản phẩm bảo vệ môi trường;
6. Khả năng quá tải cao, cáp không chỉ có khả năng mang dòng điện cao mà còn có khả năng quá tải lớn.Theo yêu cầu của hệ thống dây điện, nhiệt độ trượt của cáp thường là 70 ℃ nếu nó không bị chạm vào hoặc không tiếp xúc với vật liệu xây dựng dễ cháy thì nhiệt độ của vỏ cáp có thể tăng lên đến 105 ℃.Khi quá tải, nhiệt độ làm việc lâu dài của cáp chống cháy có thể đạt 250 ℃;
7. Đặc tính chống ăn mòn, chống cháy cách điện hữu cơ đôi khi yêu cầu ống nhựa hoặc ống hoặc ống sắt, ống nhựa có thể bị hư hỏng và ống sắt có khả năng bị gỉ hoặc ăn mòn, nhưng cáp chống cháy có vỏ bọc bằng đồng và ống cần- ít hơn, ngoài ra, vỏ bọc đồng có khả năng chống ăn mòn thuận lợi.
8. Không bị nhiễu điện từ khi đi dây trong cùng một trục thẳng đứng với dây thông tin và dây điều khiển vì được che chắn bằng vỏ đồng, cáp chống cháy sẽ không gây nhiễu cho dây hoặc cáp điều khiển và đơn;
9. Thiết bị chữa cháy bình thường trong ngọn lửa, nó làm giảm thiệt hại do cháy, thiết bị chữa cháy bình thường trong ngọn lửa, nó làm giảm thiệt hại do cháy.Bên cạnh đó, nó rất đáng tin cậy cho sự an toàn của con người, vì vỏ bọc đồng của nó là một loại dây dẫn tốt, là dây PE nối đất tốt nhất và bao bọc toàn bộ cáp, tuổi thọ lên đến 100 năm;
10. Tuổi thọ lâu dài, khả năng chịu nhiệt độ cao và khả năng chống suy thoái của vật liệu cách điện vô cơ Tuổi thọ của nó gấp nhiều lần so với cáp cách điện hữu cơ, trong điều kiện làm việc bình thường, tuổi thọ của nó có thể kéo dài như của các tòa nhà;
11. Vận chuyển và đóng gói cáp chống cháy dẻo bao gồm cả phụ kiện lắp đặt đơn giản gần giống như các loại cáp thông thường;
12. Hiệu quả kinh tế thuận lợi, do quy trình sản xuất tiên tiến và lắp đặt đơn giản, chi phí chung của cáp chống cháy dẻo thấp hơn nhiều so với cáp cách điện khoáng trong cùng điều kiện.
Đặc tính điện của cáp chống cháy dẻo
