| MOQ: | 100m |
| standard packaging: | trống gỗ |
| Delivery period: | 7 ngày sau khi nhận được tiền gửi |
| payment method: | L / C, T / T |

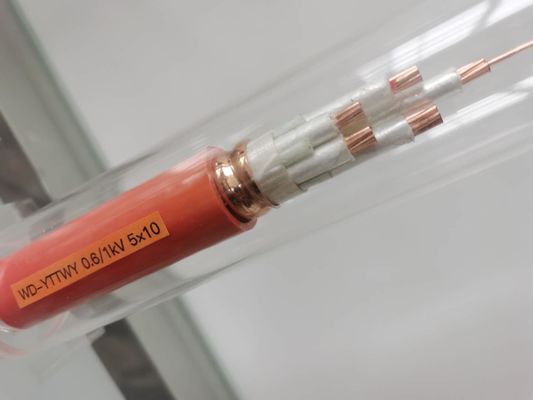

Cáp cách điện mềm dẻo dòng BTTZ ít khói
Cấu tạo của cáp chống cháy dẻo
1. Dây dẫn cáp: nó được tạo thành từ các dây đồng bện lại, với đặc tính uốn dẻo thuận lợi
2. Lớp cách nhiệt: nó sử dụng vật liệu cách nhiệt vô cơ chịu nhiệt độ cao
3. Vỏ bọc đồng: vật liệu đồng, thông qua quá trình gia công đặc biệt, có đặc tính uốn dẻo thuận lợi.dùng làm dây PE.
4. Vỏ bọc bên ngoài: nó được làm bằng vật liệu nhựa ít khói, không độc hại, chống ăn mòn thuận lợi.
| Trên danh nghĩa Vượt qua phần |
Bên ngoài Đường kính xấp xỉ |
Trọng lượng của cáp xấp xỉ. | Giảm điện áp | Mini uốn cong bán kính |
|
| Một pha | Ba giai đoạn | ||||
| mm2 | mm | kg / km | V / A.km | V / A.km | mm |
| 3 x 1,5 | 10,7 | 273,3 | 30,8 | 26,7 | 160,5 |
| 3 x 2,5 | 11,6 | 319,4 | 18,9 | 16.4 | 174.0 |
| 3 x 4 | 12,5 | 398,3 | 11,8 | 10,2 | 187,5 |
| 3 x 6 | 13,7 | 479,9 | 7.9 | 6,81 | 205,5 |
| 3 x 10 | 17.3 | 636,1 | 4,7 | 4.05 | 259,5 |
| 3 x 16 | 19,5 | 846,8 | 2,94 | 2,55 | 292,5 |
| 3 x 25 | 22.3 | 1.192,9 | 1.87 | 1,62 | 334,5 |
| 3 x 35 | 25,2 | 1.518,8 | 1,35 | 1.17 | 378.0 |
| 3 x 50 | 28,6 | 1.950,5 | 1,01 | 0,87 | 429.0 |
| 3 x 70 | 32,7 | 2.629,9 | 0,71 | 0,61 | 490,5 |
| 3 x 95 | 37.1 | 3.588,8 | 0,52 | 0,454 | 556,5 |
| 3 x 120 | 40,9 | 4.379,3 | 0,43 | 0,371 | 613,5 |
| 3 x 150 | 45,5 | 5.284,9 | 0,36 | 0,313 | 682,5 |
Theo tiêu chuẩn quốc gia, dây và cáp chống cháy: kiểm tra đặc tính của phương pháp thử lửa, Theo GB12666.6 Loại A, cháy trong ngọn lửa với nhiệt độ ngọn lửa 950 ℃, áp dụng điện áp 750V giữa pha và pha và giữa pha và vỏ ngoài, nó có thể chịu được trong 90 phút mà không bị đánh thủng.
Loại B, đốt cháy với nhiệt độ ngọn lửa 750-800 ° C, áp dụng điện áp 750V giữa pha và pha và giữa pha và vỏ, nó có thể chịu được trong 90 phút mà không bị đánh thủng.
Theo BS6378, cáp chống cháy dẻo đáp ứng các yêu cầu sau:
Loại A 650 ℃ 3 giờ
Loại B 750 ℃ 3 giờ
Lớp C 950 ℃ 3 giờ
Lớp S 950 ℃ 20 phút
Điện áp định mức: 0,6 / 1kV
Điện áp làm việc định mức: tải nhẹ 500V, tải nặng 750V;
Dòng định mức: lõi đơn 25-1800 A;đa lõi 16-500A
Điện trở cách điện: điện trở cách điện ≥ 1000MΩ mỗi km.chiều dài cáp dưới 100m, thì điện trở cách điện ≥ 10000 MΩ
Điện áp chịu đựng tần số nguồn: đặt điện áp 2000V và 2500 V giữa pha và vỏ đồng của cáp 500V và 750V tương ứng, chúng sẽ có thể chịu được trong 15 phút mà không bị hỏng.
Giá cáp đồng Sản phẩm thịnh hành cáp cách điện cặp nhiệt điện
|
|
