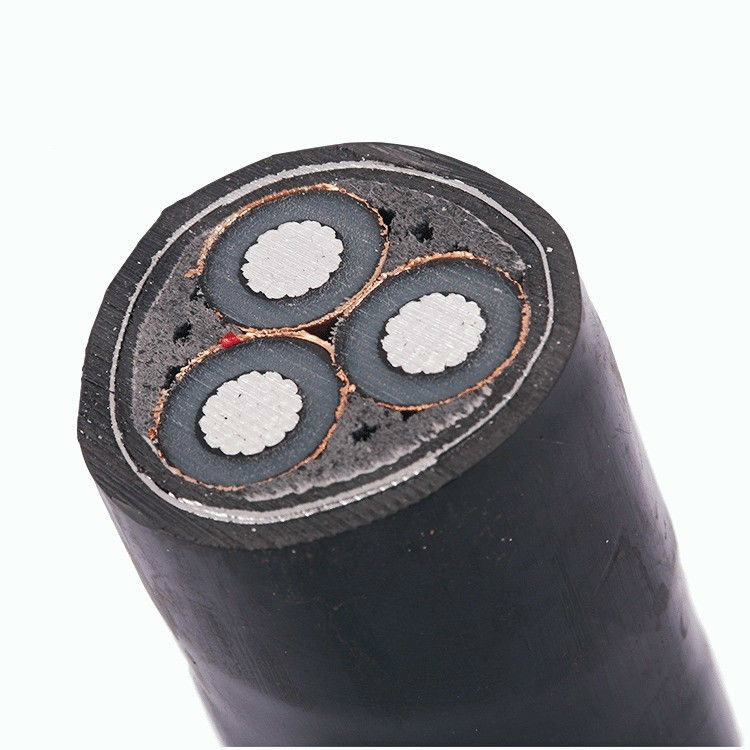

Cáp điện PVC Cáp điện trung thế
Ứng dụng cáp cách điện PVC:
Sử dụng trong hệ thống truyền tải và phân phối điện từ 35kV trở xuống.
Thường được sử dụng trong điện, xây dựng, khai thác mỏ, luyện kim, hóa dầu và các lĩnh vực khác
Thay thế hoàn toàn dây cáp điện cách điện bằng giấy tẩm dầu và thực hiện liên lạc thay thế một phần
Cáp điện cách điện PVC
Dây cách điện bằng polyetylen / polyvinyl clorua liên kết ngang bao phủ loạt sản phẩm dây và nhiệt độ làm việc của nó là
Nó thay đổi tùy theo vật liệu cách nhiệt, chủ yếu là nhiệt độ 70 độ và 90 độ.
Theo loại dây dẫn, bao gồm dây cách điện PVC / XLPE ruột rắn,
Dây cách điện PVC / XLPE dọc, dây cách điện PVC / XLPE các màu khác nhau.
Theo hình dạng của nó, nó bao gồm các dây dẹt có màu sắc khác nhau, dây tròn, v.v.
Được mã hóa theo số lõi của nó, bao gồm dây một lõi, dây nhiều lõi và các màu khác nhau.
Các thông số kỹ thuật:
Mặt cắt ngang |
Nhạc trưởng |
Màn hình dẫn |
Vật liệu cách nhiệt |
Màn hình cách nhiệt |
Màn hình kim loại |
Vỏ bên trong |
Áo giáp |
Số lớp màn hình |
Vỏ ngoài |
Đường kính tổng thể |
Dây cáp đồng |
Cáp nhôm |
mm2 |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
|
mm |
mm |
kg / km |
kg / km |
50 |
8,4 |
0,8 |
10,5 |
0,8 |
0,1 |
2.0 |
0,8 |
2 |
4 |
86 |
8906 |
7997 |
70 |
10 |
0,8 |
10,5 |
0,8 |
0,1 |
2.1 |
0,8 |
2 |
4 |
90 |
9944 |
8671 |
95 |
11,5 |
0,8 |
10,5 |
0,8 |
0,1 |
2.1 |
0,8 |
2 |
4 |
94 |
11112 |
9375 |
120 |
13 |
0,8 |
10,5 |
0,8 |
0,1 |
2,2 |
0,8 |
2 |
4 |
97 |
12253 |
10059 |
150 |
14,5 |
0,8 |
10,5 |
0,8 |
0,1 |
2.3 |
0,8 |
2 |
4 |
101 |
13557 |
10800 |
185 |
16,2 |
0,8 |
10,5 |
0,8 |
0,1 |
2.3 |
0,8 |
2 |
4 |
105 |
15059 |
11645 |
240 |
18.4 |
0,8 |
10,5 |
0,8 |
0,1 |
2,4 |
0,8 |
2 |
4 |
110 |
17249 |
12837 |
300 |
20,5 |
0,8 |
10,5 |
0,8 |
0,1 |
2,5 |
0,8 |
2 |
5 |
115 |
19603 |
14061 |
400 |
23,5 |
0,8 |
10,5 |
0,8 |
0,1 |
2,6 |
0,8 |
2 |
5 |
122 |
23151 |
15874 |
500 |
26,5 |
0,8 |
10,5 |
0,8 |
0,1 |
2,8 |
0,8 |
2 |
5 |
129 |
27045 |
17807 |
Sử dụng chức năng:
1. Điện áp định mức: Uo / U: 26 / 35kV, 21 / 35kV, 12/20 kV (24 kV), 8,7 / 10kV, 8,7 / 15kV, 6 / 6kV, 6 / 10kV.
2. Số lõi: lõi đơn, lõi ba.
3. Nhiệt độ làm việc tối đa cho phép của ruột dẫn khi làm việc lâu dài là 90oC.Ở trạng thái ngắn mạch (thời gian dài nhất không quá 5 giây).Nhiệt độ lớn nhất của ruột dẫn không vượt quá 250.
4. Điện trở một chiều của dây dẫn đáp ứng các yêu cầu của GB / T3956-1997.
5. Nhiệt độ môi trường không được thấp hơn 0 khi đẻ.Nếu không, nó nên được làm nóng trước.
6. Không có giới hạn rơi ngang khi đặt cáp.Bán kính uốn của cáp ba lõi nhạy cảm không được nhỏ hơn 12 lần đường kính ngoài của cáp.
7. Kiểm tra điện áp tần số làm việc:
Đối với cáp có Uo từ 3,6kV trở xuống: 2,5Uo + 2kV / 5 phút không chọc thủng.
Đối với cáp có Uo từ 3.6kv ~ 18kV: 3.5Uo / 5 phút không bị thủng.
Đối với cáp có Uo 21kV và 26 kV: 2,5Uo / 30 phút, không chọc thủng.
8. Kiểm tra phóng điện từng phần: Khả năng phóng điện của cáp ở 1.73Uo không được vượt quá 10pC.
