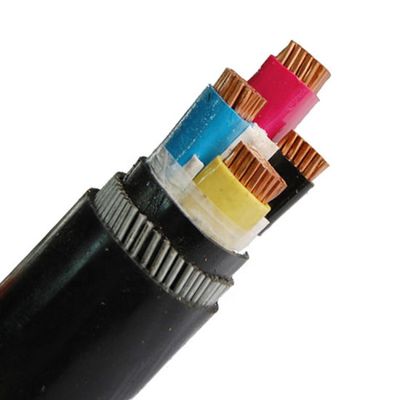

Cáp điện cách điện XLPE 300mm2 và có vỏ bọc PVC
Giới thiệu cáp XLPE:
1. Sử dụng cáp điện áp cao
Cáp cao áp thích hợp để bố trí cố định các đường dây truyền tải và phân phối điện có điện áp xoay chiều 50Hz và điện áp danh định 66KV trở xuống để truyền tải điện.
2. Sử dụng chức năng
Nhiệt độ danh định tối đa của ruột dẫn cáp là 90 ℃
Trong thời gian ngắn mạch (thời gian dài nhất không quá 5 giây), nhiệt độ tối đa của ruột dẫn cáp không được vượt quá 250 ℃
Nhiệt độ môi trường khi đặt cáp không được thấp hơn 0 ℃
Đặc điểm vật lý và điện
Số điểm x | Vật liệu cách nhiệt | Vỏ bọc | Bên ngoài Ø | cân nặng | Xếp hạng hiện tại trong không khí 30 ℃ | Xếp hạng hiện tại bị chôn vùi 20 ℃ |
giây chéo. | độ dày | độ dày | xấp xỉ | xấp xỉ |
| Trên danh nghĩa |
Giai đoạn | Trung tính | giá trị |
mm² | mm | mm | mm | mm | kg / km | A | A |
3 × 4 + 1 × 2,5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0,7 | 0,7 | 1,8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 | 164 |
Tính năng và công dụng của cáp điện cách điện XLPE:
Cáp điện cách điện bằng polyethylene liên kết chéo có các đặc điểm là độ bền cơ học cao, khả năng chịu ứng suất môi trường mạnh, hiệu suất điện tuyệt vời và khả năng chống dòng điện mạnh.
Tấn công hóa học.Ngoài ra, sản phẩm nhẹ và đơn giản dễ sử dụng.Sản phẩm này phù hợp với hệ thống truyền tải và phân phối điện áp định mức 0,6 / 1kv.
Nó có các đặc điểm chính của cáp chống cháy.Các dây cáp không dễ bắt lửa hoặc chỉ tiếp tục cháy trong một phạm vi nhất định.Nó phù hợp cho các trạm điện, tàu điện ngầm, đường hầm, các tòa nhà cao tầng và quy mô lớn
Cáp phân bố dày đặc trong các xí nghiệp công nghiệp và khai thác mỏ, mỏ dầu, mỏ than và những nơi khác.
Hiệu suất kỹ thuật của dây nguồn
1. Định mức nhiệt độ tối đa của dây dẫn cáp cách điện PVC là 70 ° C.Khi xảy ra ngắn mạch (thời gian dài nhất không vượt quá 5S), nhiệt độ ruột dẫn không vượt quá 160 ° C.
2. Nhiệt độ danh định tối đa của ruột dẫn của cáp cách điện XLPE là 90 ℃, xảy ra ngắn mạch (thời gian dài nhất không vượt quá 5S) và nhiệt độ ruột dẫn không vượt quá 250 ℃.
3. Khi lắp đặt cáp cách điện hoặc cáp bọc PVC, nhiệt độ môi trường không được thấp hơn 0 ℃.
4. Tính ổn định hóa học hoàn hảo, khả năng chống axit, kiềm, dầu và dung môi hữu cơ, và chất chống cháy.
Ưu điểm của dây cáp điện.
1. Nó chiếm một diện tích nhỏ.Nó thường được chôn trong đất hoặc đặt trong nhà.Trong mương và đường hầm.
Khoảng cách cách nhiệt giữa các đường dây là rất nhỏ, không sử dụng tháp, ít chiếm đất và về cơ bản không bị chiếm dụng mặt bằng.
2. Độ tin cậy cao.Bị ảnh hưởng bởi điều kiện thời tiết và môi trường xung quanh, hiệu suất truyền dẫn ổn định và độ tin cậy cao.
3. Nó tạo điều kiện thuận lợi hơn cho sự phát triển của điện áp siêu cao và công suất lớn như nhiệt độ thấp và cáp siêu dẫn.
4. Điện dung phân bố lớn.
5. Khối lượng công việc bảo trì ít hơn.
6. Khả năng bị điện giật là nhỏ.
