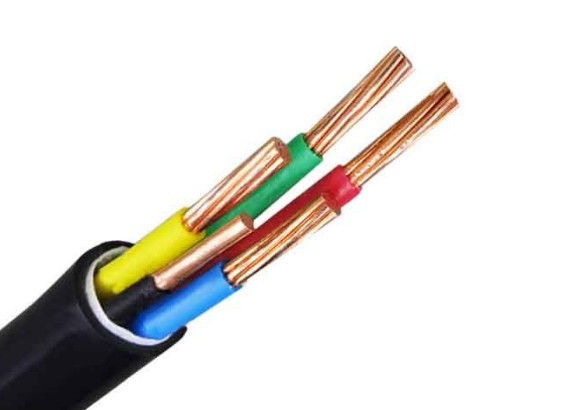

Cáp cách điện PVC chống mài mòn 1,5mm2 2,5mm2
Điện áp định mức:
0,6 / 1kv
Số lõi:
1 lõi, 2 lõi, 3 lõi, 3 + 1 lõi, 3 + 2 lõi, 4 lõi, 4 + 1 lõi, 5 lõi
Ứng dụng của cáp điện cách điện PVC:
Cáp cách điện PVC thích hợp để đặt ở những vị trí cố định.Nó được sử dụng rộng rãi trong phân phối dây và truyền tải điện với điện áp định mức AC lên đến 1KV.
Hiệu suất dịch vụ của cáp điện cách điện PVC:
1) Điện áp định mức: 0,6 / 1KV
2) Nhiệt độ làm việc lâu dài: không cao hơn 70 ℃
3) Khi đặt cáp, nhiệt độ môi trường không được thấp hơn 0 ° C
4) Bán kính uốn tối thiểu:
Tổng đường kính cáp ≤25mm, bán kính uốn ≥4D
Bán kính uốn ≥6D, tổng đường kính cáp> 25mm
Các thông số kỹ thuật:
Mặt cắt ngang | Nhạc trưởng | Màn hình dẫn | Vật liệu cách nhiệt | Màn hình cách nhiệt | Màn hình kim loại | Vỏ bên trong | Áo giáp | Số lớp màn hình | Vỏ ngoài | Đường kính tổng thể | Dây cáp đồng | Cáp nhôm |
mm2 | mm | mm | mm | mm | mm | mm | mm | mm | mm | kg / km | kg / km | |
50 | 8,4 | 0,8 | 10,5 | 0,8 | 0,1 | 2.0 | 0,8 | 2 | 4 | 86 | 8906 | 7997 |
70 | 10 | 0,8 | 10,5 | 0,8 | 0,1 | 2.1 | 0,8 | 2 | 4 | 90 | 9944 | 8671 |
95 | 11,5 | 0,8 | 10,5 | 0,8 | 0,1 | 2.1 | 0,8 | 2 | 4 | 94 | 11112 | 9375 |
120 | 13 | 0,8 | 10,5 | 0,8 | 0,1 | 2,2 | 0,8 | 2 | 4 | 97 | 12253 | 10059 |
150 | 14,5 | 0,8 | 10,5 | 0,8 | 0,1 | 2.3 | 0,8 | 2 | 4 | 101 | 13557 | 10800 |
185 | 16,2 | 0,8 | 10,5 | 0,8 | 0,1 | 2.3 | 0,8 | 2 | 4 | 105 | 15059 | 11645 |
240 | 18.4 | 0,8 | 10,5 | 0,8 | 0,1 | 2,4 | 0,8 | 2 | 4 | 110 | 17249 | 12837 |
300 | 20,5 | 0,8 | 10,5 | 0,8 | 0,1 | 2,5 | 0,8 | 2 | 5 | 115 | 19603 | 14061 |
400 | 23,5 | 0,8 | 10,5 | 0,8 | 0,1 | 2,6 | 0,8 | 2 | 5 | 122 | 23151 | 15874 |
500 | 26,5 | 0,8 | 10,5 | 0,8 | 0,1 | 2,8 | 0,8 | 2 | 5 | 129 | 27045 | 17807 |
Mục đích chính
Cáp polyethylene (XLPE) liên kết ngang có các đặc tính vật lý và điện tuyệt vời và là loại cáp tốt nhất cho đường dây truyền tải và phân phối.Ưu điểm của các loại cáp này là cấu tạo đơn giản và trọng lượng nhẹ;Ngoài khả năng chống điện, nhiệt, cơ học và hóa chất tuyệt vời, chúng còn có sự tiện lợi trong ứng dụng.Nó cũng có thể được đặt dọc theo tuyến đường mà không bị hạn chế bởi chênh lệch độ cao.
