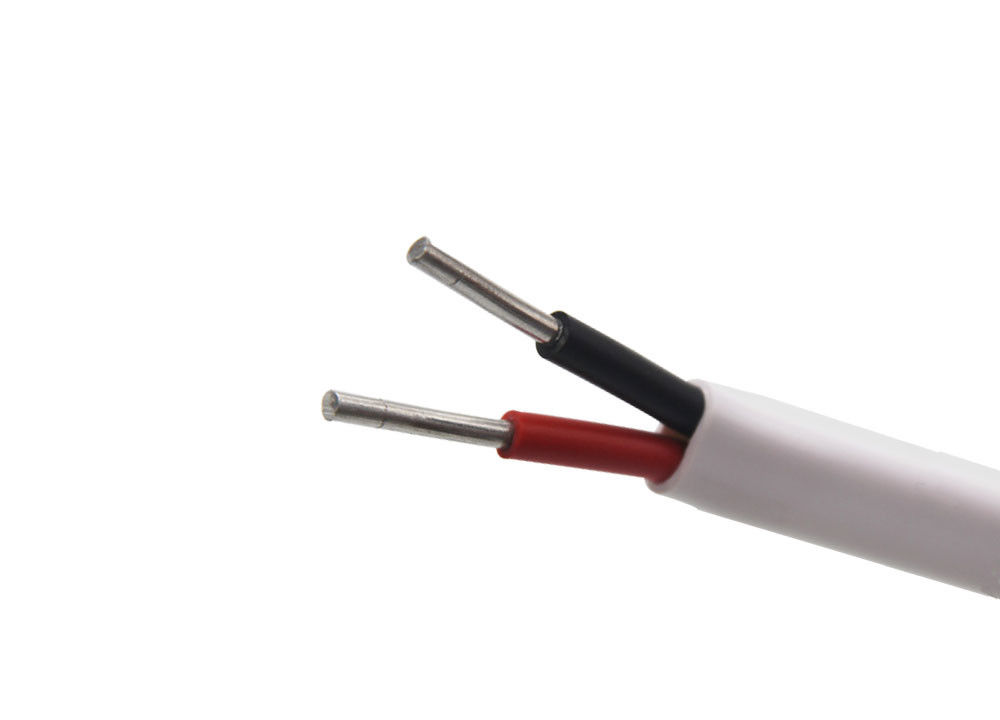

Heat Resistant Annealed 300mm2 Pvc Insulated Copper Cable

Cáp đồng cách điện PVC 300mm2 ủ nhiệt

  • Điểm nổi bật

    Cáp đồng cách điện Pvc 300mm2

    ,

    Cáp đồng cách điện Pvc ủ

    ,

    Cáp cách điện PVC KEMA

  • Tên người mẫu
    Cáp cách điện PVC 1,5mm2 ~ 300mm2
  • Loại dây dẫn
    Cu
  • Kích thước
    1,5mm2 ~ 300mm2
  • Số lõi
    1 đến 5
  • cách nhiệt màu
    tùy biến
  • Màu vỏ
    Normaly Đen hoặc đỏ hoặc tùy chỉnh
  • Nguồn gốc
    Trung Quốc
  • Hàng hiệu
    HOLD-ONE
  • Chứng nhận
    ISO,CE,IEC,KEMA
  • Số lượng đặt hàng tối thiểu
    1000 mét
  • chi tiết đóng gói
    trống gỗ
  • Thời gian giao hàng
    Bảy ngày
  • Điều khoản thanh toán
    L / C, T / T, D / A, D / P, Western Union, MoneyGram
  • Khả năng cung cấp
    30000 km mỗi tháng

Cáp đồng cách điện PVC 300mm2 ủ nhiệt

Cáp linh hoạt cách điện PVC lõi đồng



Chúng tôi nằm trong số các nhà sản xuất dây PVC nổi tiếng ở Trung Quốc.Cáp PVC hạ thế và cáp cách điện PVC do chúng tôi cung cấp được thiết kế và sản xuất bởi các chuyên gia.Tất cả các loại cáp PVC của chúng tôi đáp ứng các thông số kỹ thuật yêu cầu của ngành.Ngoài ra, cáp cách điện PVC được làm bằng nhôm và đồng dẫn, tuân thủ các tiêu chuẩn quốc tế khác nhau.Ngoài ra, cáp PVC của chúng tôi được công nhận bởi các công ty tư vấn điện hàng đầu.


Ứng dụng


Dây đồng ủ với lớp cách điện PVC thích hợp để kết nối các thiết bị gia dụng, dụng cụ điện nhỏ, dụng cụ và thiết bị chiếu sáng điện, và được sử dụng rộng rãi làm đầu nối cho trình điều khiển, chiếu sáng, thiết bị điện, dụng cụ và thiết bị viễn thông.



Các thông số kỹ thuật:



Mặt cắt ngang Nhạc trưởng Màn hình dẫn Vật liệu cách nhiệt Màn hình cách nhiệt Màn hình kim loại Vỏ bên trong Áo giáp Số lớp màn hình Vỏ ngoài Đường kính tổng thể Dây cáp đồng Cáp nhôm
mm2 mm mm mm mm mm mm mm   mm mm kg / km kg / km
50 8,4 0,8 10,5 0,8 0,1 2.0 0,8 2 4 86 8906 7997
70 10 0,8 10,5 0,8 0,1 2.1 0,8 2 4 90 9944 8671
95 11,5 0,8 10,5 0,8 0,1 2.1 0,8 2 4 94 11112 9375
120 13 0,8 10,5 0,8 0,1 2,2 0,8 2 4 97 12253 10059
150 14,5 0,8 10,5 0,8 0,1 2.3 0,8 2 4 101 13557 10800
185 16,2 0,8 10,5 0,8 0,1 2.3 0,8 2 4 105 15059 11645
240 18.4 0,8 10,5 0,8 0,1 2,4 0,8 2 4 110 17249 12837
300 20,5 0,8 10,5 0,8 0,1 2,5 0,8 2 5 115 19603 14061
400 23,5 0,8 10,5 0,8 0,1 2,6 0,8 2 5 122 23151 15874
500 26,5 0,8 10,5 0,8 0,1 2,8 0,8 2 5 129 27045 17807


Các chi tiết xây dựng


Nhạc trưởng


Dây dẫn được làm bằng nhôm / đồng điện phân, phù hợp với tiêu chuẩn IS: 8130: 1984 Class 1 và Class 2
Cách nhiệt (IS: 5831-1984)
PVC Loại A: Cách điện chung cho cáp lắp đặt cố định.
PVC Loại C: Cách nhiệt (HR) cách nhiệt.


Công nhận cốt lõi


Dây lõi được xác định bằng các màu khác nhau sau:
Lõi đơn: đỏ, vàng, xanh, đen hoặc bất kỳ màu nào theo yêu cầu của khách hàng

Hai lõi: đỏ và đen

Ba lõi: đỏ, vàng và xanh lam

Ba lõi rưỡi: lõi trung tính đỏ, vàng, xanh lam và đen.

Lõi tứ: đỏ, vàng, xanh lam và đen

Cáp 5 lõi: đỏ, vàng, xanh, đen và xám.

Sáu hạt nhân trở lên: hai hạt nhân liền kề (số lượng và hướng) trong mỗi lớp có màu xanh lam và màu vàng, còn lại là màu xám.Trình tự tương tự như trên và việc in không thể xóa được số lõi hoặc tất cả lõi có cùng màu có màu tương phản được đánh số không thể xóa trên mỗi lõi.Các màu khác đã được thỏa thuận với người mua và nhà sản xuất, với mã kỹ thuật số.



bố trí


Theo cách phối màu trên, xếp các dây lõi với dây bên phải thích hợp.


Vỏ bọc bên trong


Theo thỏa thuận giữa nhà cung cấp và người mua để sử dụng vật liệu nhựa nhiệt dẻo, lõi nhiều lớp được cung cấp bằng cách quấn hoặc ép đùn.Vật liệu được sử dụng phải tương thích với định mức nhiệt độ của cáp PVC.


Áo giáp


Giáp được cung cấp trên vỏ bọc bên trong để ngăn chặn thiệt hại cơ học.Áo giáp thường sử dụng dây thép mạ kẽm hoặc đai thép.Bộ giáp nên được đặt thuận tay trái trên vỏ bọc bên trong.Độ che phủ tối thiểu của áo giáp phải là 90%.Trong các loại cáp một lõi được sử dụng trong hệ thống AC, nên sử dụng dây nhôm cứng không nhiễm từ để đấu giáp.Nếu đường kính của vỏ bọc bên trong không vượt quá 13 mm (lớn hơn 13 mm), thì sử dụng dây thép tròn.Sử dụng giáp băng thép phẳng.Kích thước khác nhau của dây tròn cũng có thể được cung cấp theo yêu cầu cụ thể.


Áo khoác PVC


Vỏ bọc bên ngoài nên được bọc trên vỏ bọc bên trong hoặc các lõi xếp chồng lên nhau.Nếu lớp vỏ bọc bên ngoài được cung cấp trên lõi nhiều lớp, thì độ dày trung bình của lớp vỏ bọc bên ngoài phải là tổng độ dày danh nghĩa của lớp vỏ bọc bên ngoài và độ dày tối thiểu của lớp vỏ bọc bên trong được quy định trong IS: 1554 (Part-1) -1988 Vỏ bọc quy định trong tiêu chuẩn.
