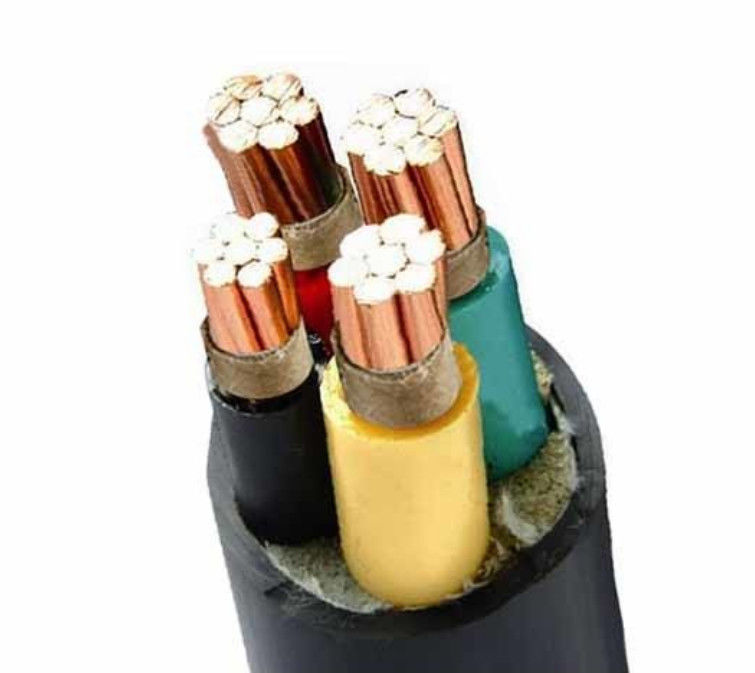

Cáp chống cháy XLPE 1kV
Lĩnh vực ứng dụng
Các loại cáp này được sử dụng để cung cấp điện trong các hệ thống lắp đặt điện áp thấp và thích hợp để lắp đặt trong nhà và ngoài trời, ống dẫn cáp, ngầm, trạm cấp điện và trao đổi điện, phân phối năng lượng cục bộ và các nhà máy công nghiệp mà không có hư hỏng cơ học.
xây dựng
1. Dây dẫn
Ruột dẫn phải là loại 1 hoặc loại 2 của đồng thường hoặc kim loại được ủ hoặc hợp kim nhôm hoặc nhôm trơn, hoặc loại 5 của đồng thường hoặc đồng được phủ kim loại phù hợp với IEC 60228
2. Cách nhiệt
Vật liệu và độ dày của XLPE phải đáp ứng các yêu cầu của IEC 60502 hoặc BS 5467 và có thể hoạt động liên tục ở 90 ° C.
3. Lắp ráp / vỏ bên trong
Vỏ bên trong có thể được ép hoặc mài.Đối với cáp có lõi tròn, ngoại trừ cáp có nhiều hơn năm lõi, việc sử dụng các lớp bọc bên trong chồng lên nhau chỉ được phép khi khe hở giữa các lõi đã được lấp đầy đáng kể.Trước khi áp dụng lớp phủ bên trong đùn, được phép sử dụng một chất kết dính thích hợp.Vật liệu phải tương thích với vật liệu cách điện, và vật liệu được sử dụng cho lớp bọc bên trong và lớp lấp đầy phải phù hợp với nhiệt độ làm việc của cáp và tương thích với vật liệu cách điện;đối với cáp không chứa halogen, lớp bọc bên trong và lớp làm đầy cũng phải là hợp chất không chứa halogen.
4. Áo giáp
Theo IEC 60502-1, dây nhôm / thép mạ kẽm / thép được quấn xoắn ốc trên vỏ bên trong, và băng nhôm / thép đôi và dây đồng / đồng đóng hộp cũng có thể được sản xuất theo yêu cầu.
Số điểm x | Vật liệu cách nhiệt | Trên danh nghĩa | Bên ngoài Ø | cân nặng | Xếp hạng hiện tại đang phát sóng 30℃ | Xếp hạng hiện tại bị chôn vùi 20℃ | điện trở DC tối đa ở 20℃ |
giây chéo. | độ dày | Vỏ bọc | xấp xỉ | xấp xỉ | |||
độ dày | |||||||
mm² | mm | mm | mm | kg / km | A | A | Ω / km |
4 × 4 | 1 | 1,8 | 14,9 | 339 | 30 | 38 | 4,61 |
4 × 6 | 1 | 1,8 | 16.1 | 436 | 38 | 48 | 3.08 |
4 × 10 | 1 | 1,8 | 19.3 | 669 | 53 | 66 | 1.83 |
4 × 16 | 1 | 1,8 | 21,8 | 953 | 70 | 86 | 1,15 |
4 × 25 | 1,2 | 1,8 | 26 | 1374 | 94 | 112 | 0,73 |
4 × 35 | 1,2 | 1,8 | 28,7 | 1810 | 116 | 135 | 0,52 |
4 × 50 | 1,4 | 1,9 | 29,5 | 2312 | 139 | 161 | 0,39 |
4 × 70 | 1,4 | 2.1 | 33 | 3105 | 177 | 202 | 0,27 |
4 × 95 | 1,6 | 2,2 | 38.1 | 4179 | 217 | 240 | 0,19 |
4 × 120 | 1,6 | 2,4 | 41.1 | 5185 | 254 | 274 | 0,15 |
4 × 150 | 1,8 | 2,5 | 45.8 | 6414 | 294 | 309 | 0,12 |
4 × 185 | 2 | 2,7 | 50,5 | 7901 | 337 | 346 | 0,1 |
4 × 240 | 2,2 | 2,9 | 55,7 | 10249 | 401 | 403 | 0,08 |
4 × 300 | 2,4 | 3.1 | 63.4 | 13365 | 470 | 459 | 0,06 |
Có 3 cấp độ chống cháy để lựa chọn
Cấp A là cấp chống cháy cao nhất.Đó là, vật liệu cách điện được sử dụng trong cáp, dây điền, băng / lớp buộc (đệm bên trong) và vật liệu vỏ bọc đều là vật liệu chống cháy.
Ngoại trừ vật liệu cách nhiệt, tất cả các vật liệu khác thuộc loại B đều là vật liệu chống cháy.
Chỉ cấp C, vật liệu vỏ bọc là chất chống cháy
Cáp NH (cáp chống cháy) là loại cáp được cấu tạo bằng một lớp băng mica.Ngay cả khi da nhựa bị cháy, lớp vật liệu chịu lửa cũng không gây ra hiện tượng đoản mạch.Khi đấu dây, cắt bỏ lớp chịu lửa của chỉ.
Cáp LSZH, LSOH, LS0H, LSFH hoặc OHLS (cáp ít khói halogen) là loại cáp có vỏ bọc cách điện hoặc bên ngoài được làm bằng vật liệu không chứa halogen ít khói, giúp giảm khí độc và ăn mòn sinh ra trong quá trình đốt cháy.
Cáp chống mối là loại cáp được chế tạo bằng cách trộn vật liệu cách điện hoặc vỏ bọc bên ngoài với một số vật liệu nhất định để tránh mối cắn vào dây cáp.
