| MOQ: | 1000.0 Mét / Mét |
| giá bán: | $0.27 - $9.83 / Meter |
| bao bì tiêu chuẩn: | trống gỗ hoặc trống gỗ thép |
| Khả năng cung cấp: | 1000000 Kilômét / Kilomét mỗi tháng |

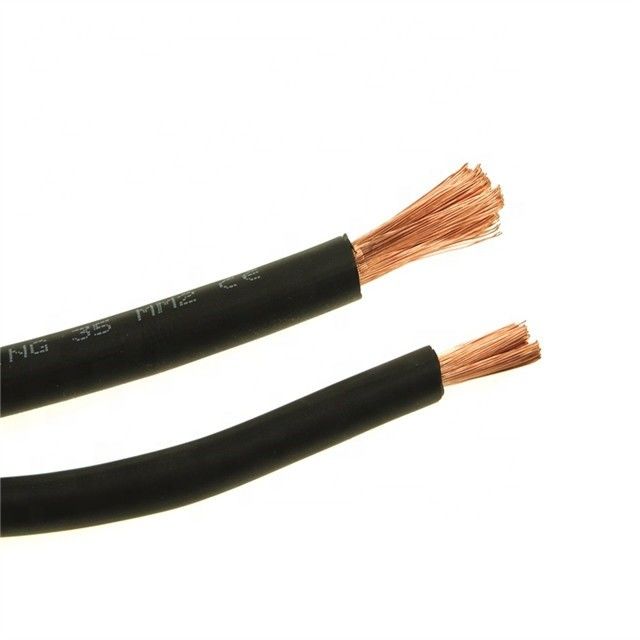

Cáp hàn linh hoạt ASTM 400mm2 cao su silicone
Mô tả Sản phẩm
Ứng dụng
Cáp cao su cách điện EPR 450/750 V ruột đồng được sử dụng cho các thiết bị điện, dụng cụ điện và các thiết bị điện di động khác nhau.
Xây dựng
Dây dẫn: Dây đồng ủ trần linh hoạt hoặc dây đồng đóng hộp
Cách điện: Nitrile-Butadiene-PVC hoặc Vật liệu cao su hoặc EPR
Vỏ bọc: Nitrile-Butadiene-PVC hoặc Vật liệu cao su hoặc CSP
Lựa chọn Áo khoác đen, cam, đỏ hoặc vàng, xanh cách nhiệt đơn và đôi.
Kích thước SQ MM (phong cách Châu Âu): 10 mm vuông đến 240 mm vuông
Kích thước AWG (kiểu Bắc Mỹ): 6 Awg đến 500 MCM
Phạm vi nhiệt độ rộng: -55 ° C đến 105 ° C
Đặc tính
1. Điện áp tần số công suất định mức U0 / U: 450 / 750V, 300 / 500V và 300 / 300V.
2. Nhiệt độ hoạt động tối đa cho phép của dây dẫn là 60 ° C.
3. Nhiệt độ làm việc thấp nhất cho phép là -35 ° C.
4. Cáp cao su có thể được sử dụng ở những nơi bị ô nhiễm bởi dầu khoáng và dầu nhiên liệu.
5. D> 25mm Bán kính uốn tối thiểu trên 6 lần đường kính cáp.
D≤25mmBán kính uốn tối thiểu lớn hơn 4 lần đường kính cáp. (D-Đường kính của cáp) 2.Đặc điểm
Sự chỉ rõ
|
Kiểu |
Đã đánh giá |
Mặt cắt ngang |
Số |
Các ứng dụng |
|
YQ |
300/300 |
0,3-0,75 |
2-5 |
Được sử dụng cho các thiết bị và dụng cụ điện cầm tay nhẹ |
|
YZ YZW |
300/500 |
1,5-6 |
2-5 |
Được sử dụng cho các thiết bị và dụng cụ điện cầm tay khác nhau |
|
Y C |
450/750 |
1,5-120 |
2-5 |
Được sử dụng cho các thiết bị điện cầm tay khác nhau |
|
YH |
- |
10-185 |
1 |
Đối với hàn hồ quang |
Dữ liệu kỹ thuật chính
|
Phần danh nghĩa diện tích (mm2) |
No./diameter of mắc cạn (mm) |
Vỏ bọc danh nghĩa độ dày (mm) |
Đường kính tổng thể (mm) |
Tối đađiện trở dẫn ở 20 ℃ (Ω / km) |
||
|
Min. |
Tối đa |
Không đóng hộp |
Với đóng hộp |
|||
|
10 |
322 / 0,20 |
1,8 |
7,5 |
9,7 |
1,91 |
1,95 |
|
16 |
513 / 0,20 |
2.0 |
9.2 |
11,5 |
1.16 |
1.19 |
|
25 |
798 / 0,20 |
2.0 |
10,5 |
13.0 |
0,758 |
0,780 |
|
35 |
1121 / 0,20 |
2.0 |
11,5 |
14,5 |
0,536 |
0,552 |
|
50 |
1596 / 0,20 |
2,2 |
13,5 |
17.0 |
0,379 |
0,390 |
|
70 |
2214 / 0,20 |
2,4 |
15.0 |
19,5 |
0,268 |
0,276 |
|
95 |
2297 / 0,20 |
2,6 |
17.0 |
22.0 |
0,198 |
0,204 |
|
120 |
1702 / 0,30 |
2,8 |
19.0 |
24.0 |
0,161 |
0,164 |
|
150 |
2135 / 0,30 |
3.0 |
21.0 |
27.0 |
0,129 |
0,132 |
|
185 |
1443 / 0,40 |
3.2 |
22.0 |
29.0 |
0,106 |
0,108 |
|
240 |
1908 / 0,40 |
3.8 |
25.0 |
35.0 |
0,0801 |
0,0817 |
Tên mẫu của cáp cao su
|
Mã HAR |
IEC |
Sự miêu tả |
Vôn Thiết kế |
Lõi |
|
H05RR-F |
60245IEC 53 (YZ) / YZ |
Dây bọc cao su thông thường |
300 / 500V |
2 ~ 5 |
|
H05RN-F |
60245 IEC 57 (YZW) / YZW |
Polychloroprene thông thường hoặc |
300 / 500V |
2 ~ 5 |
|
H07RN-F |
60245 IEC 66 (YCW) / YC |
Tương đương orother polychloroprene nặng |
450 / 750V |
3 + 1/3 + 2/4 + 1 |
|
H01N2-D |
60245 IEC 81 (YH) |
Cáp điện cực hàn hồ quang có vỏ bọc cao su |
100 / 100V |
10-120 |
|
60245 |
polychloroprene hoặc tổng hợp tương đương khác |
100 / 100V |
10-120 |
Gói
Đóng gói trong cuộn nhựa, cuộn giấy, trống gỗ, trống gỗ thép hoặc theo yêu cầu của khách hàng.
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
|
|
