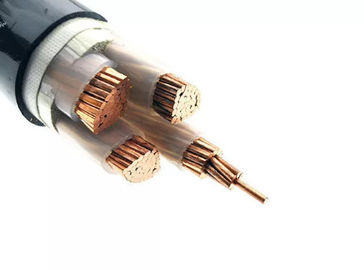

Cung cấp năng lượng Dây cách điện XLPE / Cáp polyetylen liên kết chéo nhẹ

Cung cấp năng lượng Dây cách điện XLPE / Cáp polyetylen liên kết chéo nhẹ

Ứng dụng

Cáp điện để cung cấp năng lượng được lắp đặt ngoài trời, dưới lòng đất, trong nhà, trong ống dẫn cáp, trạm điện, kết nối dân cư và chiếu sáng đường phố cũng như trong các mạng thuê bao, nơi không thể xảy ra thiệt hại cơ học.

Chi tiết nhanh

-------------------------------------------------- -----

- Tiết diện danh nghĩa: 2X120 mm 2

- Đường kính tổng thể Ø xấp xỉ: 27,4 mm

- Trọng lượng tịnh khoảng: 2617 kg / km

- Dây dẫn DC kháng ở 20 ° C: 0,15 / km

Đặc điểm điện từ

-------------------------------------------------- -----

- Điện áp định mức Uo / U (Um): 600/1000 V

- Không khí định mức tối đa 30 ° C: 431 A

- Xếp hạng tối đa hiện tại chôn 20 ° C: 463 A

- Điện trở DC tối đa, dây dẫn 20 ° C: 0,15Ω / km

- Điện áp thử nghiệm: 4000 V

Đặc điểm kích thước

-------------------------------------------------- -----

- Tiết diện danh nghĩa: 120 mm 2

- Không có dây dẫn: 2 lõi đơn

- Độ dày cách nhiệt: 1,2mm

- giá trị danh nghĩa độ dày vỏ: 2.1 mm

- Đường kính tổng thể tối đa : 27,4 mm

- Trọng lượng gần đúng: 2617 kg / km

Đặc điểm sử dụng

-------------------------------------------------- -----

- Nhiệt độ hoạt động tối đa: 90 ° C

- Nhiệt độ ngắn mạch: + 250 ° C (thời gian ngắn mạch tối đa 5 giây)

- trong khi cài đặt lên đến -5 ° C

- Phạm vi nhiệt độ T : - 20 đến + 90 ° C

- Bán kính uốn tối thiểu: 15 x cáp Ø

Tiêu chuẩn

-------------------------------------------------- -----

Quốc tế: IEC 60502-1
Quốc gia: GB / T 12706.1-2008

Đặc điểm xây dựng

-------------------------------------------------- -----
1. Dây dẫn
- Dây dẫn bằng đồng trần, loại 2 đến IEC 60228

- Đối với kích thước nhỏ hơn, một dây dẫn tròn rắn, Loại 1
2. Cách điện: Hợp chất XLPE

3. Chất độn: Chất độn PP
4. Vỏ bọc bên ngoài: Hợp chất PVC
5. Màu vỏ: Đen
