TIÊU CHUẨN
Quốc tế: IEC 60502-1
Quốc gia: GB / T 12706.1-2008

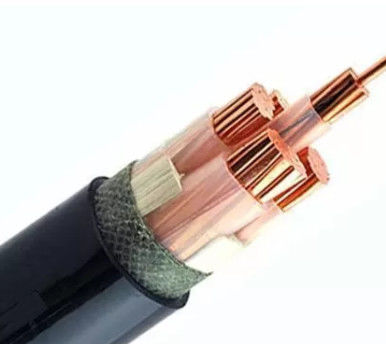

XÂY DỰNG:
1. ĐIỀU KIỆN
- Dây dẫn bằng đồng trần, loại 2 đến IEC 60228
2. CÁCH ĐIỆN
- Hợp chất XLPE
3. ĐIỀN
- Chất độn PP
4. Băng keo
Trong trường hợp cáp bọc thép:
5. ÁO KHOÁC
- Hợp chất PVC
6. ARMOR
- Băng thép đôi mạ kẽm.
7. GIÀY NGOÀI:
- Hợp chất PVC
Màu vỏ:
- Đen
CÁC ỨNG DỤNG:
Cáp điện để cung cấp năng lượng được lắp đặt ngoài trời, dưới lòng đất, trong nhà, trong ống dẫn cáp, trạm điện, kết nối dân cư và chiếu sáng đường phố cũng như trong các mạng thuê bao, nơi không thể xảy ra thiệt hại cơ học.
Thông số
Số lượng x chéo | Vật liệu cách nhiệt độ dày | Trên danh nghĩa Vỏ bọc độ dày | Bên ngoài khoảng | cân nặng khoảng | Xếp hạng hiện tại trong không khí 30oC | Xếp hạng hiện tại chôn 20oC | |
Giai đoạn | Trung tính | ||||||
mm² | mm | mm | mm | mm | kg / km | Một | Một |
4 × 4 1 × 2,5 | 0,7 | 0,7 | 1.8 | 14.2 | 320 | 38 | 48 |
4 × 6 1 × 4.0 | 0,7 | 0,7 | 1.8 | 15.6 | 427 | 48 | 60 |
4 × 10 1 × 6.0 | 0,7 | 0,7 | 1.8 | 18.1 | 636 | 66 | 81 |
4 × 16 1 × 10 | 0,7 | 0,7 | 1.8 | 20.8 | 941 | 88 | 107 |
4 × 25 1 × 16 | 0,9 | 0,7 | 1.8 | 24,9 | 1441 | 118 | 137 |
4 × 35 1 × 16 | 0,9 | 0,7 | 1.8 | 27.1 | 1853 | 144 | 165 |
4 × 50 1 × 25 | 1 | 0,9 | 1.9 | 31,6 | 2616 | 177 | 196 |
4 × 70 1 × 35 | 1.1 | 0,9 | 2.1 | 36,5 | 3578 | 227 | 244 |
4 × 95 1 × 50 | 1.1 | 1 | 2.2 | 41,6 | 4843 | 277 | 288 |
4 × 120 1 × 70 | 1.2 | 1.1 | 2.4 | 46.3 | 6110 | 325 | 329 |
4 × 150 1 × 70 | 1,4 | 1.1 | 2,5 | 51.2 | 7421 | 375 | 369 |
4 × 185 1 × 95 | 1.6 | 1.1 | 2.7 | 56,8 | 9191 | 433 | 418 |
4 × 240 1 × 120 | 1.7 | 1.2 | 2.9 | 63.2 | 11763 | 518 | 488 |
4 × 300 1 × 150 | 1.8 | 1,4 | 3,1 | 70,0 | 14595 | 625 | 555 |
